Hallo Leute,
hoffe es kann mir jemand helfen!!!

Ich möchte einen Eingangs-treppenlift für Rollstuhlfahrer über zwei hydraulische Zylinder antreiben und habe dafür im Mechanismus translatorische Servomotoren definiert. Ich möchte an den angetriebenen Zylindern die Reaktionskräfte auf die auf einer Platte als Punktkraft wirkende Gewichtskraft messen. Leider lassen sich bei mir die translatorischen Servomotoren bei der Dynamischen und auch bei der Kinematischen Analyse nicht auswählen. Sie sind nur bei Positions-Analysen verfügbar.
Ich habe rotatorische Servomotoren an anderen Gelenken definiert und sie tauchen bei den Analysen auf. Ich kann jedoch keine Reaktionskräfte am Zylinder messen, da er nicht mehr im Kraftfluß drin ist.

Hat jemand einen Tipp für mich???

Meine Bauteile sind in der Pro Engineer Wildfire 3.0-Student Edition erstellt worden. Die Dateien sind leider zu groß, deshalb habe ich ein Video angehängt.

Gruß Alex

------------------
Gruß Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von alexxx82319:
...Die Dateien sind leider zu groß, deshalb habe ich ein Video angehängt.

---

Wenn man in den Modelldateien die meisten KE einfach unterdrückt, und dann abspeichert und versendet, werden die prt-Files meist viel kleiner. Trotzdem kann der Empfänger die unterdrückten KE nach dem Versand einfach wieder zurückholen. Die asm-Datei sollte er erst nach dem Zurückholen aller KE öffnen, da sonst einige Referenzbezüge fehlen können.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Alex,
irgendwie kommt mir dein Thread bekannt vor und siehe da
http://ww3.cad.de/foren/ubb/Forum12/HTML/012673.shtml

schon mal dagewesen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für den Tip Wyndorps,
werde versuchen die Dateien so zu komprimieren, vielleicht klappt es dann mit dem reinstellen.

Habe leider kein ProeWF 3 daheim, muss vorher in die FH.
Kann es deshalb erst im laufe der Woche ausprobieren.

Gruß

------------------
Gruß Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Computerspace,
habe das letzte mal keinen Tipp bekommen.
Habe jeden Tag nachgeschaut ob eine Antwort gekommen ist, aber anscheinend wird nur auf aktuelle Beiträge geantwortet.
Versuche es deshalb jetzt erneut.

Gruß

------------------
Gruß Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hsllo,
mir fällt in Deinem Video auf, daß Kolben/Zylinder abgeknickt sind - da stimmt schon mal was nicht.
Abgesehen davon meine ich, daß eine Abschätzung der auf einen Kolben wirkenden Maximalkraft mit der klassischen Mechanik locker zu rechnen ist (ungünstigster Lastfall, somit max. vorgesehene Gesamtbelastung nur auf einem Tragarm, ungünstigste Position = tiefste Stellung) - also ohne Reibungsverluste oder Berücksichtigung der Schrägstellung durch einseitige Belastung
Peter

------------------
http://www.fuhrmann.at/

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Alex,
ich habe mir deinen anderen Post nochmals angeschaut. Es mangelt an verwertbaren Informationen. Daher solltest du nochmals überlegen, welche Informationen wir benötigen, um dir helfen zu können. Wie du siehst sind wir nicht abgeneigt, dir unter die Arme zu greifen und dies auch am Sonntag zu früher Stunde. Doch wie ich schon angedeutet habe, müssen wir orakeln. Neben dem Wegdrücken der Elemente kann man Daten auch komprimieren oder stell ein vereinfachtes Modell her mit der prinzipiellen Lösung her vielleicht als Skelettmodell.

PS: In WF3 gibt es jetzt das Ganze auch als Motion_Skelett.

[Diese Nachricht wurde von COMPUTERSPACE am 07. Jan. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke Peter,
ich glaube ich habe die zylindrische Lagerung gelöscht, als ich eine Fuerungskurve in den Zylinder eingesetzt habe. Werde es ändern.
Das Berechnen der Kräfte auf dem klassischen Weg habe ich bereits gemacht. Mein Prof will aber, dass ich ihm nachweise, dass an beiden Zylindern die selben Reaktionskräfte sind. Das will er in Proe haben.

Gruß

------------------
Gruß Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Computerspace,
danke für das erneute Interesse.
Werde Deinen Rat befolgen und den Lift auf einen Zylinder reduzieren.
Kann es aber wie gesagt erst morgen machen.
Melde mich wieder, wenn es soweit ist.
Gruß

------------------
Gruß Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Computerspace,
habe das Modell auf das notwendigste reduziert und komprimiert.
Leider beträgt die Datei immer noch 1.3 MB.
Wenn ich es als Skelett abspeichere, dann werden nur die Baugruppen gespeichert. Wenn ich es dann aber öffnen will, dann kommt eine Fehlermeldung,weil die Bauteile fehlen.
Wäre es vielleicht möglich, dass ich die Bauteile und die Baugruppen getrennt und zeitversetzt ins Forum stelle und Du mir bescheid sagst, wenn Du den ersten Teil runtergeladen hast.

Gruß

------------------
Gruß Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
sende mir die Dateien per PM oder splitte die Datein auf 2 Zips.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil1.zip

Hallo, habe meinen Comolitonen gebeten den Zweiten Teil als Anhang reinzustellen. Er wird demnächst einen Beitrag mit Anhang schreiben.

Hier schon mal die erste Zip-Datei. Hoffe das klappt jetzt.

Gruß

------------------
Gruß Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil2.zip

Hallo,
hier wie versprochen die Zweite Zip-Datei.

Gruß

------------------
Gruß Vitalij

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

treppe_mechanism.exe.txt

Hallo Alex,
anbei ein Lösung für die Verbindung der Hydraulik. Schau dir mal die Verbindung an, man kann in der Analyse nun die verschiedene Parameter definieren und anzeigen lassen. Vielleich hilft es dir eine eigene Lösung zu finden. Die Beschreibung ist hier im Forum zu umfangreich. Ich habe aber nur eine Seite mit einem Zylinder verwendet.

Ich konnte im übrigen alles in einer Datei komprimieren (<1MB). Du mußt nur die Extension .txt löschen, dann kann man das Archiv durch Starten automatisch entpacken.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

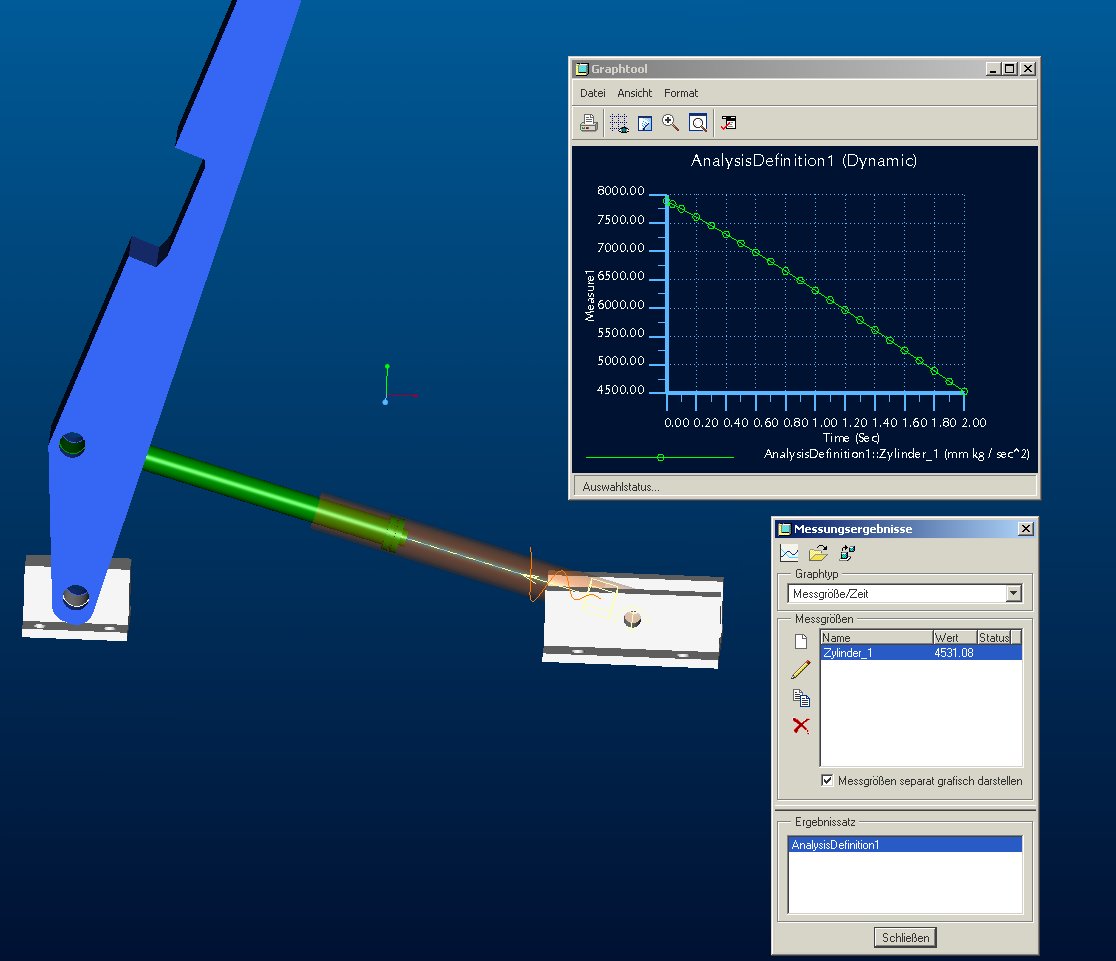

und hier noch ein Bildchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Computerspace,
danke für die Mühe.
habe mir das Bild angeschaut.
Hoffe ich kriege es auch auf die Reihe.
Melde mich ob es geklappt hat.

Gruß Alex

------------------
Gruß Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
im vorangegangenen Post kannst du dir die Baugruppe auch anschauen und testen. Die Reihenfolge des Zusammenbaus spielt auch eine Rolle.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
konnte in der FH die Extension .txt nicht löschen, da sie ausgeblendet wurde.
Habe sie jetzt zu Hause entfernt und den Ordner extrahiert.
Muss aber nun wieder an die FH wegen WF3.
Melde mich am Freitag wieder.
P.S.:
Was ist das für ein Komprimierungsprogramm wenn ich fragen darf?
Ich habe nur WinRar und WinZip.

Gruß

------------------
Gruß Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
ihr seid leider alle Windows geschädigt. Zahlt sich nicht aus. Kleiner Tip: Ausführen cmd copy file.exe.txt file.exe

Fertig

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...oder z.B. im Explorer:
Extras#Ordneroptionen#Ansicht und das Häckchen bei "Erweiterungen bei bekannten Dateitypen ausblenden entfernen (geht auch ohne Admin )

Mahlzeit!

------------------
Wir hatten nie 'ne Schulung in Pro/E; Wir hatten nie 'ne Schulung in Pro/I; Wir haben keinen Wartungsvertrag; Wir haben keinen Admin; Wir haben trotzdem Spaß!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Computerspace,
danke für den Tip !!!
Die Analyse geht, die Reaktionen stimmen, also für mich ist heute Weihnachten !!!!!!!!!!!!!!!

Ich hätte da noch ein Paar fragen:
Wieso muß die Tabellenendzeit meines Servo Motors mit der Endzeit meiner Analyse übereinstimmen ?
Warum wird der ServoMotor mit Spline Anpassung ausgeführt, obwohl ich die Geometrische Anpassung auswähle ?
Warum kann ich in der Dynamischen Analyse nicht den Start und Endpunkt meines Servo Motors auswählen?

Du erhälst auf jeden Fall schon mal eine Danksagung in meiner Studienarbeit.

Gruß

------------------
Gruß Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von alexxx82319:
...Du erhälst auf jeden Fall schon mal eine Danksagung in meiner Studienarbeit.

---

Auf so etwas warte ich schon lange:
"An dieser Stelle bedanke ich mich
  bei COMPUTERSPACE ( auf das immer genügend vorhanden sei),
  bei meinem Laptop, dass es mich nicht verlassen hat,
  und bei allen SWR3-Hörern die mich kennen.!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
vielen Dank und ich freue mich für dich. Aber die Fragen, die du gestellt hast solltest du versuchen selber zu beanworten. Ich denke mal, daß ich dir über die erste Hürde geholfen habe.

Im übrigen bin ich nichts ohne cad.de. Daher sollte dein Dank auch diesem wunderbaren Forum gelten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
natürlich erweitere mich meinen Dank auch an cad.de und dieses coole Forum.
Hoffe, dass ich auch mal jemandem helfen kann, wenn ich erfahren genug bin.

Gruß

------------------
