Thema: skizze_aus_Gleichungen_erstellen (1892 mal gelesen)
|
dong.liu
Mitglied
Student
   Beiträge: 9
Registriert: 04.12.2006
|
erstellt am: 11. Dez. 2006 11:32  <-- editieren / zitieren -->   Unities abgeben:

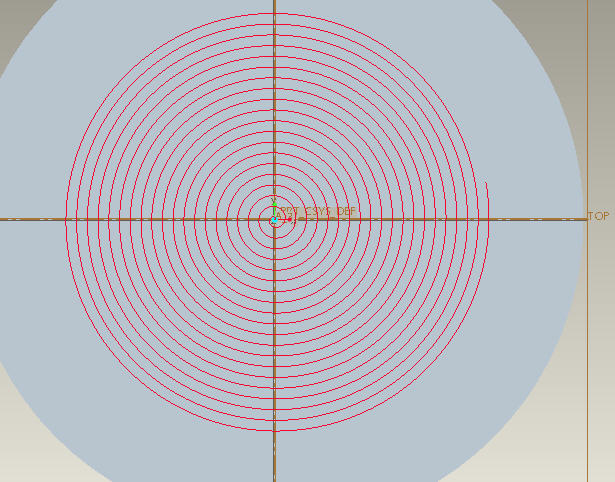

Hallo, ich möchte eine Spiralkurve skizzieren(wie beigefugt). Ich weiß, man kann zuerst so eine Bezugskurve aus Gleichungen erstellen, danach mit dem Sketchtool „Spline“ die gleiche Kurve skizzieren. Das ist aber sehr aufwendig und auch nicht präzise genug. Weiß jemand, kann man so eine Spiralkurve direkt aus Gleichungen erstellen lassen? Gruß! Dong
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 11. Dez. 2006 12:00 <-- editieren / zitieren --> Unities abgeben: Nur für dong.liu
Zitat:
Original erstellt von dong.liu:
... Ich weiß, man kann zuerst so eine Bezugskurve aus Gleichungen erstellen, danach mit dem Sketchtool „Spline“ die gleiche Kurve skizzieren. ...
Warum verwendest du nicht die Funktion "Nutze Kante", um die Bezugskurve in den Skizzierer zu bekommen? ------------------
Gruß
Udo  Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| Ex-Mitglied | |
creative2005
Mitglied
Teamleiter Pro/E (Maschinenbautechniker)
Beiträge: 502
Registriert: 15.12.2005 Windows XP SP2 + alle Hotfixes
Wildfire 3.0 M100
Intralink 3.4 M020
Intel Core 2 Duo 6400
2x 2,13 GHz;
2GB RAM
nvidia Quadro FX1500
|
erstellt am: 11. Dez. 2006 12:38 <-- editieren / zitieren --> Unities abgeben: Nur für dong.liu
Also, ich erkläre das dann mal frei nach der Schulung bei Detlef Bexkens (an dieser Stelle nochmal ein dickes Dankeschön für die gute Schulung im Sommer dieses Jahres). Also, Du klickst #Einfügen#Modellbezug/Kurve#AusGleichung#Fertig
Danach wählst Du das bestehende CS und wählst #zylindrisch In dem danach sich öffnenden Editor ist der Rest selbsterklärend.
HTH
Gruß
Patrick Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur
Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 11. Dez. 2006 12:55 <-- editieren / zitieren --> Unities abgeben: Nur für dong.liu
|
cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design
Beiträge: 2131
Registriert: 19.07.2001 DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24
|
erstellt am: 11. Dez. 2006 13:16 <-- editieren / zitieren --> Unities abgeben: Nur für dong.liu
Zitat:
Original erstellt von U_Suess:
@Patrick
Dong weiß IMHO, wie die Bezugskurve erzeugt werden kann. Er wollte jedoch wissen, ob es diese Möglichkeit auch direkt im Skizzierer gibt.
Wir sind hier doch nicht bei CATIA!  So wie oben: Kurve aus Gleichung, dann Skizze mit Kante verwenden... ------------------
Gruß,
:cybernuth:  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dong.liu
Mitglied
Student
Beiträge: 9
Registriert: 04.12.2006
|
erstellt am: 11. Dez. 2006 23:08 <-- editieren / zitieren --> Unities abgeben:
hallo zusammen, Vielen Dank für eure Hilfe. Das Problem hat sich erledigt. Ich wollt eigentlich entlange diese Spiralkurve ein paar KEs Mustern,
dazu brauche ich diese Kurve als Skizze. Übrigens, Diese Idee ist gescheitert. Irgendwie stimmt die Funktion "Pattern entlange die Kurve" nicht. Trotzdem danke! Gruß! Dong Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur
Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 12. Dez. 2006 07:51 <-- editieren / zitieren --> Unities abgeben: Nur für dong.liu
Zitat:
Original erstellt von dong.liu:
Übrigens, Diese Idee ist gescheitert. Irgendwie stimmt die Funktion "Pattern entlange die Kurve" nicht.
Da hat man dir doch in deinem anderen Beitrag schon versucht zu helfen. Vielleicht solltest du diese noch einmal versuchen, richtig umzusetzen. Ich bezweifle bei dem Thema Mustern meist die Aussage 'es geht nicht'; denn der Fehler sitzt bei solchen Sachen meist vor dem Bildschirm. Ich sage da nur Rotationsmuster.  ------------------
Gruß
Udo Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
COMPUTERSPACE
Mitglied
Sysadmin und Anwender
Beiträge: 1149
Registriert: 06.01.2005 Dell M90, T2400, 4Gb, FX 2500M, W7 32bit, WF5/M65/Produktiv
MS Server 2008 64bit + INTRALINK 9.1 M040
|
erstellt am: 12. Dez. 2006 08:01 <-- editieren / zitieren --> Unities abgeben: Nur für dong.liu
Hallo dong, ich kenne den anderen Thread von dir. Und da hattest du einen Materialschnitt an der Aussenseite deiner Spirale definiert mit Hilfe eines ZUG-KE. Als Basis für die Leitkurve hast du die Spirale verwendet. Diesen MatSchnitt wolltest du denn entlang der Spirale nach innen mustern. Da sich aber die Krümmung der Spirale ändert, funktioniert das Mustern natürlich nicht. Man muß auch den MatSchnitt mit Parametern erstellen, der dann der Krümmung der Spirale folgt. Leider habe ich am frühen Morgen keine Lösung, die ich ins Netz stellen kann. Sorry. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur
Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 12. Dez. 2006 08:10 <-- editieren / zitieren --> Unities abgeben: Nur für dong.liu
Zitat:
Original erstellt von COMPUTERSPACE:
...Leider habe ich am frühen Morgen keine Lösung, die ich ins Netz stellen kann.
Der Tag ist noch lang. Also entschuldige dich erst, wenn sich der Tag dem Ende neigt und dann immer noch keine Lösung gefunden ist.  ------------------
Gruß
Udo Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
the_sad_harlekin
Mitglied
PDM/CAD Administration
Beiträge: 441
Registriert: 07.10.2004 Pro/E WF2 M230
Intralink 3.4 M020
SAP R3
Windows XP SP2
Pentium(R) 4 CPU 3.60GHz
Quadro FX 1400 [128 MB]
|
erstellt am: 12. Dez. 2006 08:53 <-- editieren / zitieren --> Unities abgeben: Nur für dong.liu

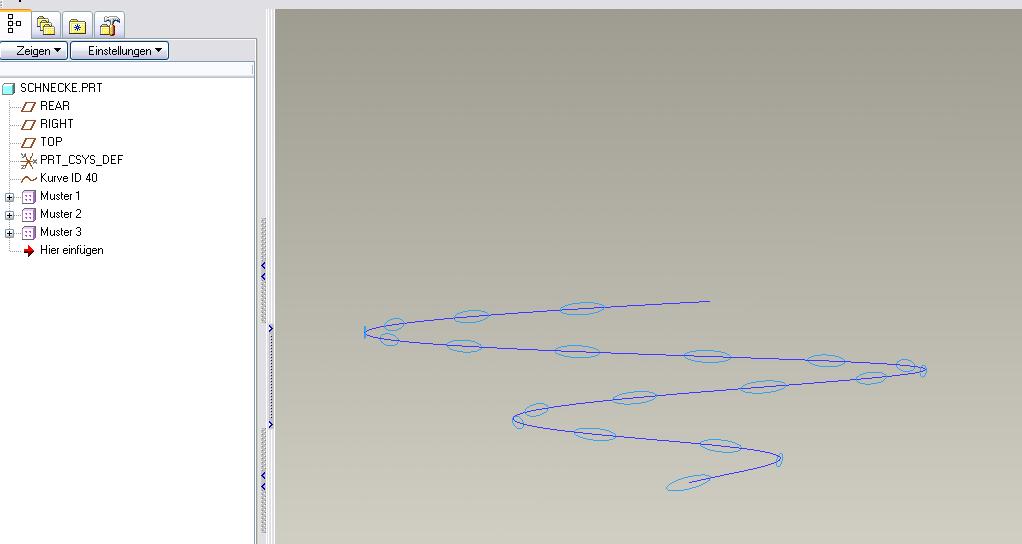

Moin zusammen, hier mal ein Bsp wie man endlang einer Schneckenkurve mustern kann. @ dong.liu:
1. nicht gleich aufgeben
2. Bitte Systeminfo ausfüllen!!! (!wichtig!)
3. du brauchst die Kurve nicht als Skizze. Es ist egal wie du sie erzeugst.
Gruß
Harlekin
PS: für mehr hab ich leider keine Zeit Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
