Autor Thema:  Variabler- Rundungsübergang (832 mal gelesen)
Arbeitnehmer
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Arbeitnehmer an!   Senden Sie eine Private Message an Arbeitnehmer  Schreiben Sie einen Gästebucheintrag für Arbeitnehmer

Beiträge: 27
Registriert: 20.11.2006

erstellt am: 20. Nov. 2006 14:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


rundungsproblem.zip


Hallo alle zusammen,

ich habe ein Problem mit Darstellung einer Rundung in Pro/E.
Auf dem Foto ist das gleiche Teil dargestellt mit der richtigen Rundung/Übergang, dieses würde mit Solid Works erstellt. Das Problem ist aber dass ich es in Pro/E erstellen muss. Anbei ist auch das Pro/E- Teil aber leider nur als xxx.STEP Datei.

Hat jemand eine Ahnung wie ich solche Übergänge in Pro/E bewältigen könnte???

Ich danke im voraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arbeitnehmer
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Arbeitnehmer an!   Senden Sie eine Private Message an Arbeitnehmer  Schreiben Sie einen Gästebucheintrag für Arbeitnehmer

Beiträge: 27
Registriert: 20.11.2006

WindowsXP SP2/ Pentium-4/ 3,2GHz
2GB RAM / NVIDIA Quadro 900 XGL<P>AutoCAD 2006
SolidWorks 06/07
SolidEdge V14/V18
CoCreate Modeling 2008

erstellt am: 20. Nov. 2006 14:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

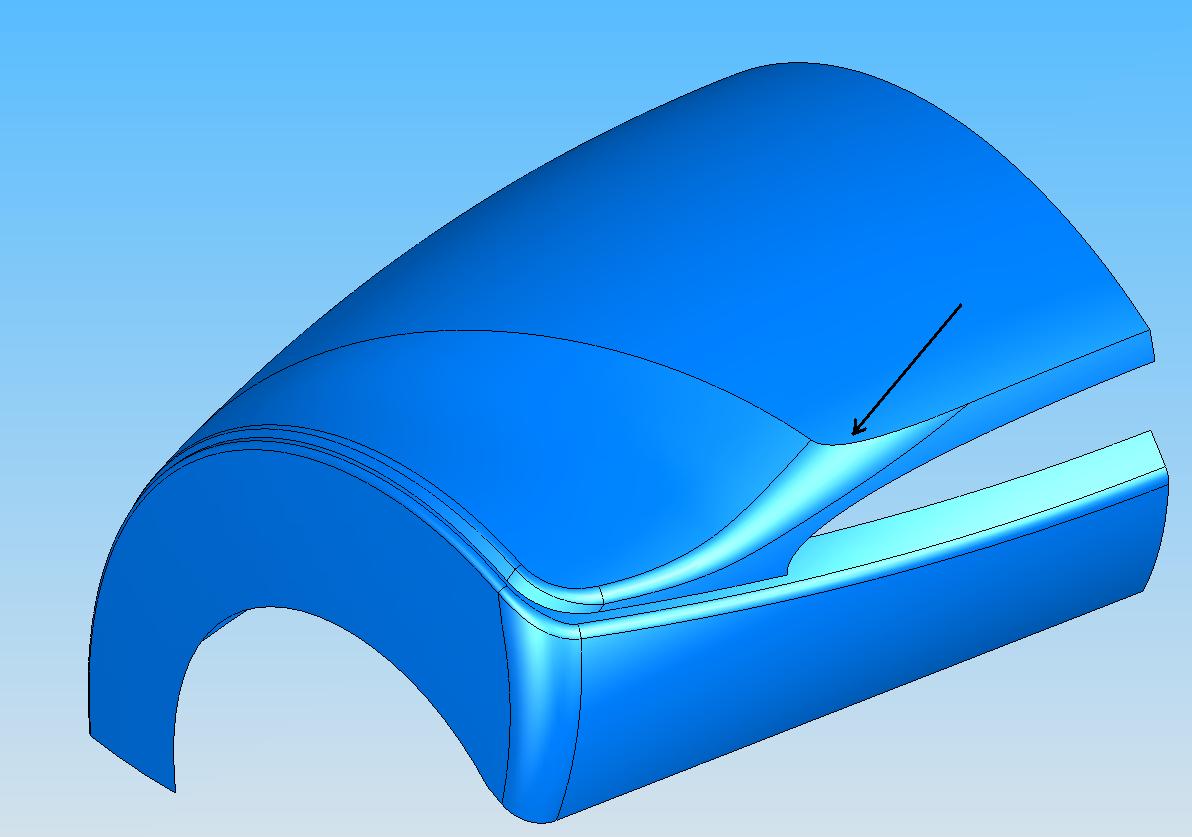

Hier noch das eine Foto - aus SolidWorks

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schmidi
Mitglied
Dipl.-Ing. (FH), Konstrukteur


Sehen Sie sich das Profil von Schmidi an!   Senden Sie eine Private Message an Schmidi  Schreiben Sie einen Gästebucheintrag für Schmidi

Beiträge: 10
Registriert: 23.10.2006

Pro/Engineer Wildfire 2.0 M200
Microsoft Windows XP

erstellt am: 20. Nov. 2006 14:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arbeitnehmer 10 Unities + Antwort hilfreich

Griaßdi Arbeitnehmer!

Willkommen im Forum Allgäu  !

Dein STEP-Modell kommt irgendwie ziemlich verhauen bei mir an

und das Foto ist auch nicht dabei.


------------------
Gruß
Schmidi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur



Sehen Sie sich das Profil von os an!   Senden Sie eine Private Message an os  Schreiben Sie einen Gästebucheintrag für os

Beiträge: 2458
Registriert: 16.09.2002

2001,WF,WF2...

erstellt am: 20. Nov. 2006 15:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arbeitnehmer 10 Unities + Antwort hilfreich

Hallo

Gibts das Ganze auch als Iges?

Gruß
Olaf

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arbeitnehmer
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Arbeitnehmer an!   Senden Sie eine Private Message an Arbeitnehmer  Schreiben Sie einen Gästebucheintrag für Arbeitnehmer

Beiträge: 27
Registriert: 20.11.2006

erstellt am: 20. Nov. 2006 15:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo,

die stp-Datei sollte ein Flächenmodell sein,

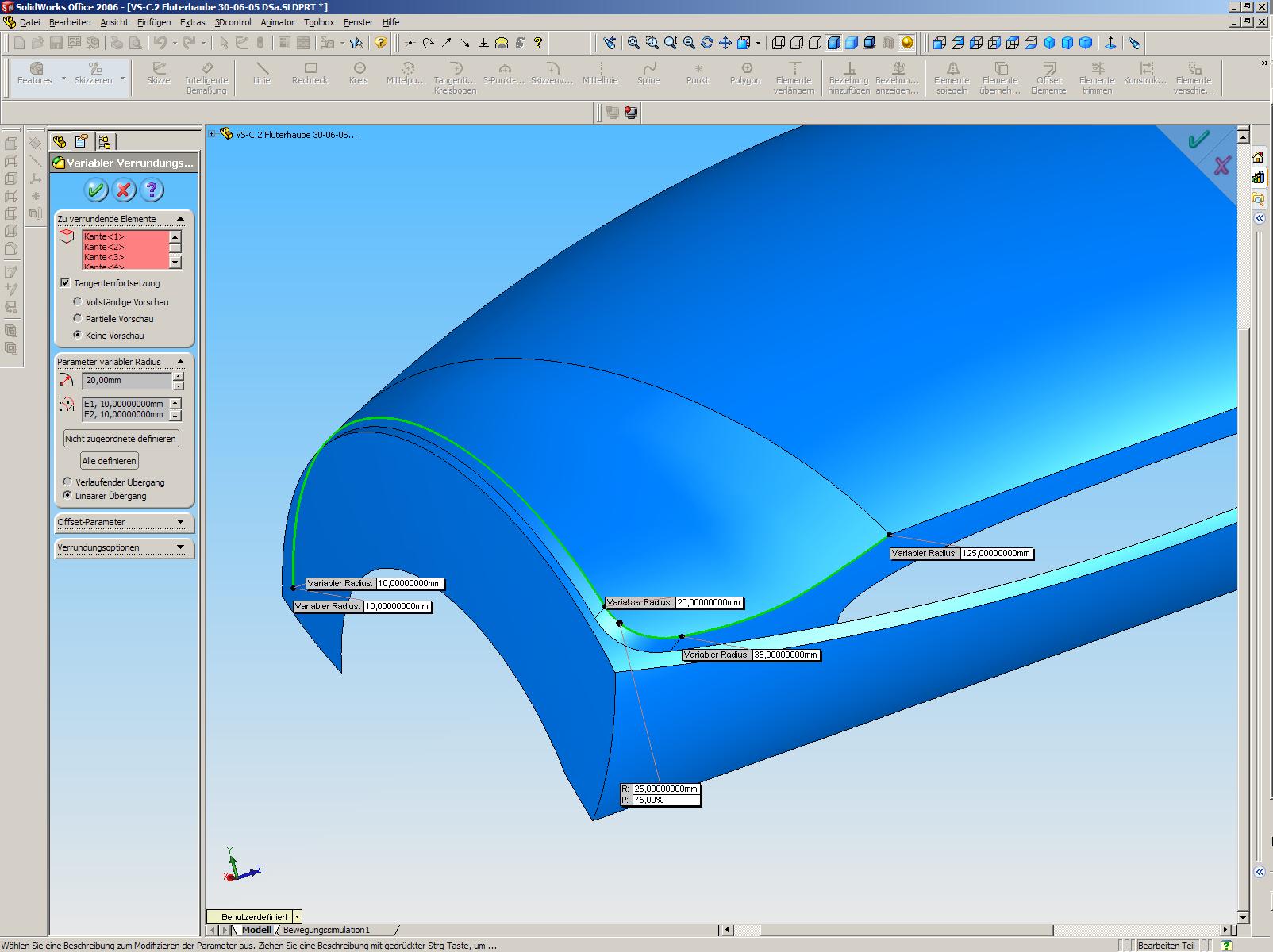

hier noch mal fotos von Solid Works.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arbeitnehmer
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Arbeitnehmer an!   Senden Sie eine Private Message an Arbeitnehmer  Schreiben Sie einen Gästebucheintrag für Arbeitnehmer

Beiträge: 27
Registriert: 20.11.2006

WindowsXP SP2/ Pentium-4/ 3,2GHz
2GB RAM / NVIDIA Quadro 900 XGL<P>AutoCAD 2006
SolidWorks 06/07
SolidEdge V14/V18
CoCreate Modeling 2008

erstellt am: 20. Nov. 2006 15:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Ex-Mitglied

erstellt am: 20. Nov. 2006 16:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat




Hallo,

geht's Dir nur um die Definition verschiedener Radien bei Verrundungen?

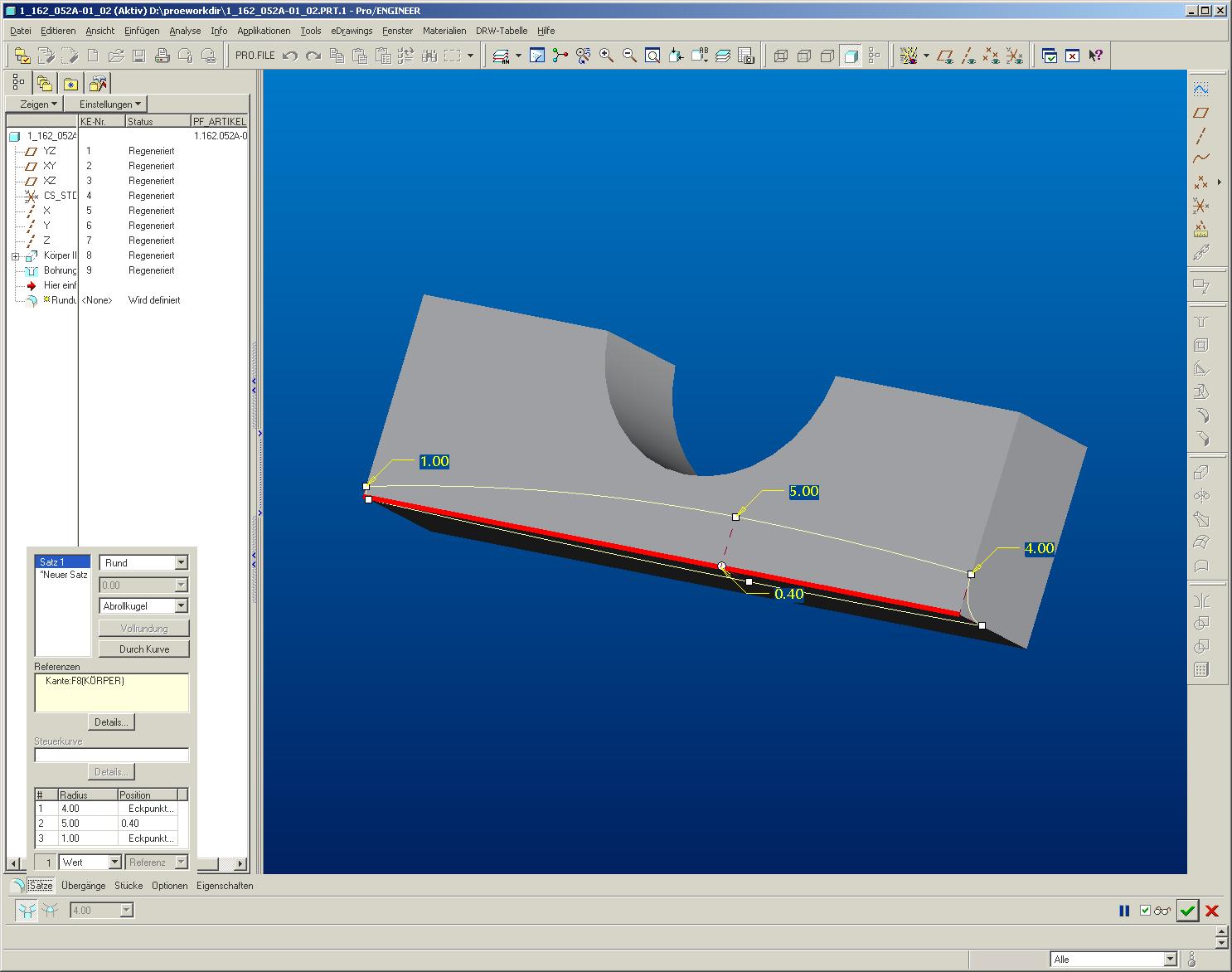

Du kannst beim Definieren einfach weitere einfügen.

------------------
Gruß aus dem Norden

[Diese Nachricht wurde von Peddersen am 21. Nov. 2006 editiert.]

sadolf
Mitglied
VR-Projektleiter, IS-Berater, Konstrukteur


Sehen Sie sich das Profil von sadolf an!   Senden Sie eine Private Message an sadolf  Schreiben Sie einen Gästebucheintrag für sadolf

Beiträge: 1440
Registriert: 27.11.2001

DeltaGen 12.1.1
VRED 2015
W7 64bit
PrÖ, Katja
Windchill
TCE (nur unter Protest;)

erstellt am: 20. Nov. 2006 18:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arbeitnehmer 10 Unities + Antwort hilfreich




Hi Arbeitnehmer,
das Modell ist leider zu groß zum Upload (knapp über 1MB )
Schick mir einfach eine PM.
PrÖ hat ein Problem mit dem Auslauf R125, die kann er nicht exakt verlängern, da musst Du angenähert oder tangential raus
DMit dem R20 gibt es auch ein Problem, den musste ich rauslassen - das sieht aber ohnehin besser aus. Bei Variablen Radien gilt auch: Weniger ist mehr...
HTH

------------------
freundlich grüßend


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arbeitnehmer
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Arbeitnehmer an!   Senden Sie eine Private Message an Arbeitnehmer  Schreiben Sie einen Gästebucheintrag für Arbeitnehmer

Beiträge: 27
Registriert: 20.11.2006

erstellt am: 21. Nov. 2006 08:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo sadolf,

deine Lösung schaut gut aus, aber leider kann ich nicht nachvollziehen wie du den Übergang R125 geschafft hast, ohne dass die obere Fläche mitgerundet würde???
Könntest du das näher beschreiben, oder mir zuschicken Vitalih@gmx.net

Danke

PS: Peddersen, wie ich mehrere Radien einfüge weis ich, aber der Radius R125 bereitet mir Probleme.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sadolf
Mitglied
VR-Projektleiter, IS-Berater, Konstrukteur


Sehen Sie sich das Profil von sadolf an!   Senden Sie eine Private Message an sadolf  Schreiben Sie einen Gästebucheintrag für sadolf

Beiträge: 1440
Registriert: 27.11.2001

DeltaGen 12.1.1
VRED 2015
W7 64bit
PrÖ, Katja
Windchill
TCE (nur unter Protest;)

erstellt am: 21. Nov. 2006 08:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arbeitnehmer 10 Unities + Antwort hilfreich

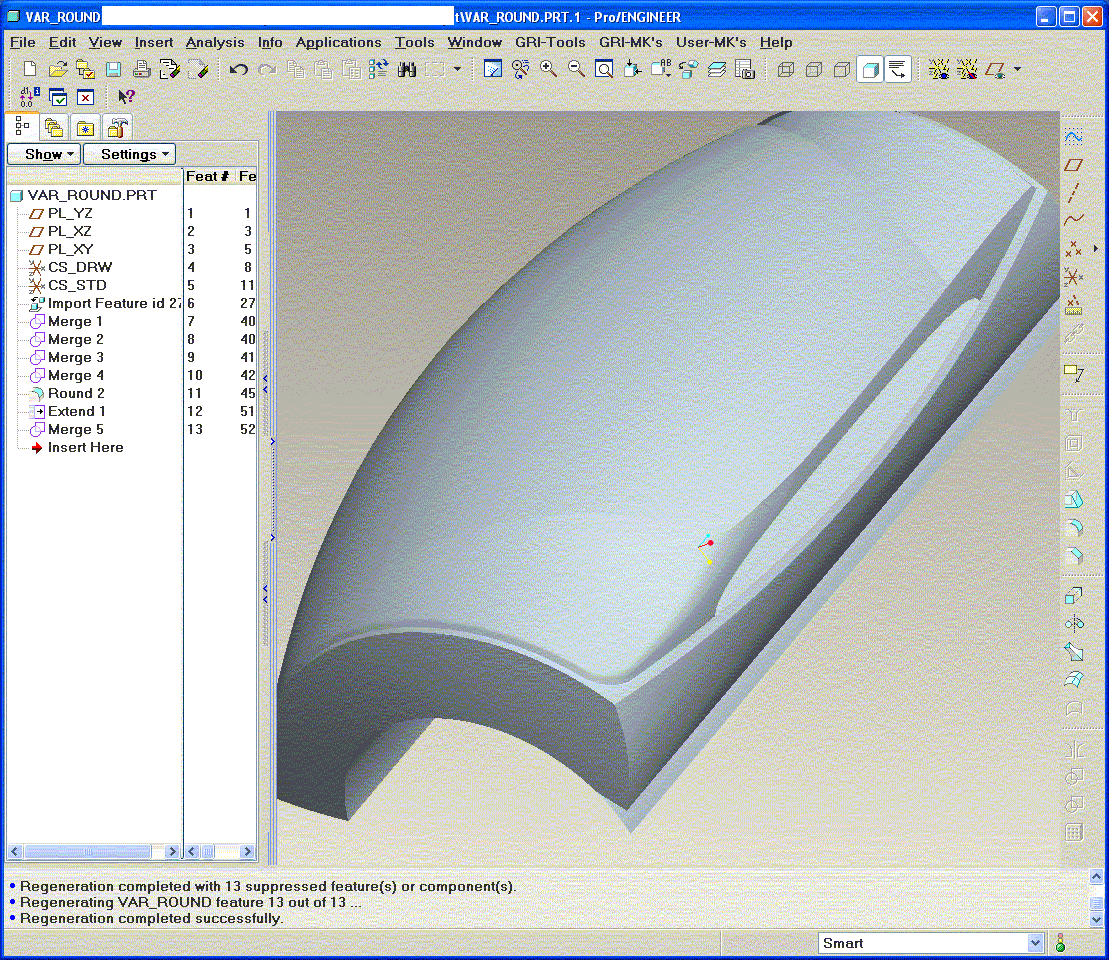

Schau mal in den Modellbaum. Du musst die Rundung als Surface erzeugen und das Ende dann verlängern und abschließend verschmelzen.
PS: Modell ist unterwegs.

------------------
freundlich grüßend


[Diese Nachricht wurde von sadolf am 21. Nov. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von anagl an!   Senden Sie eine Private Message an anagl  Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 21. Nov. 2006 09:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arbeitnehmer 10 Unities + Antwort hilfreich

Deine Importdaten sind Pro/Daten die nicht verbunden sind?
Es sind auch klein Fitzelchen drin ?
Warum?

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arbeitnehmer
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Arbeitnehmer an!   Senden Sie eine Private Message an Arbeitnehmer  Schreiben Sie einen Gästebucheintrag für Arbeitnehmer

Beiträge: 27
Registriert: 20.11.2006

erstellt am: 21. Nov. 2006 12:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo sadolf,

vielen dank für deine Hilfe ich könnte es nachvollziehen und nachbauen.

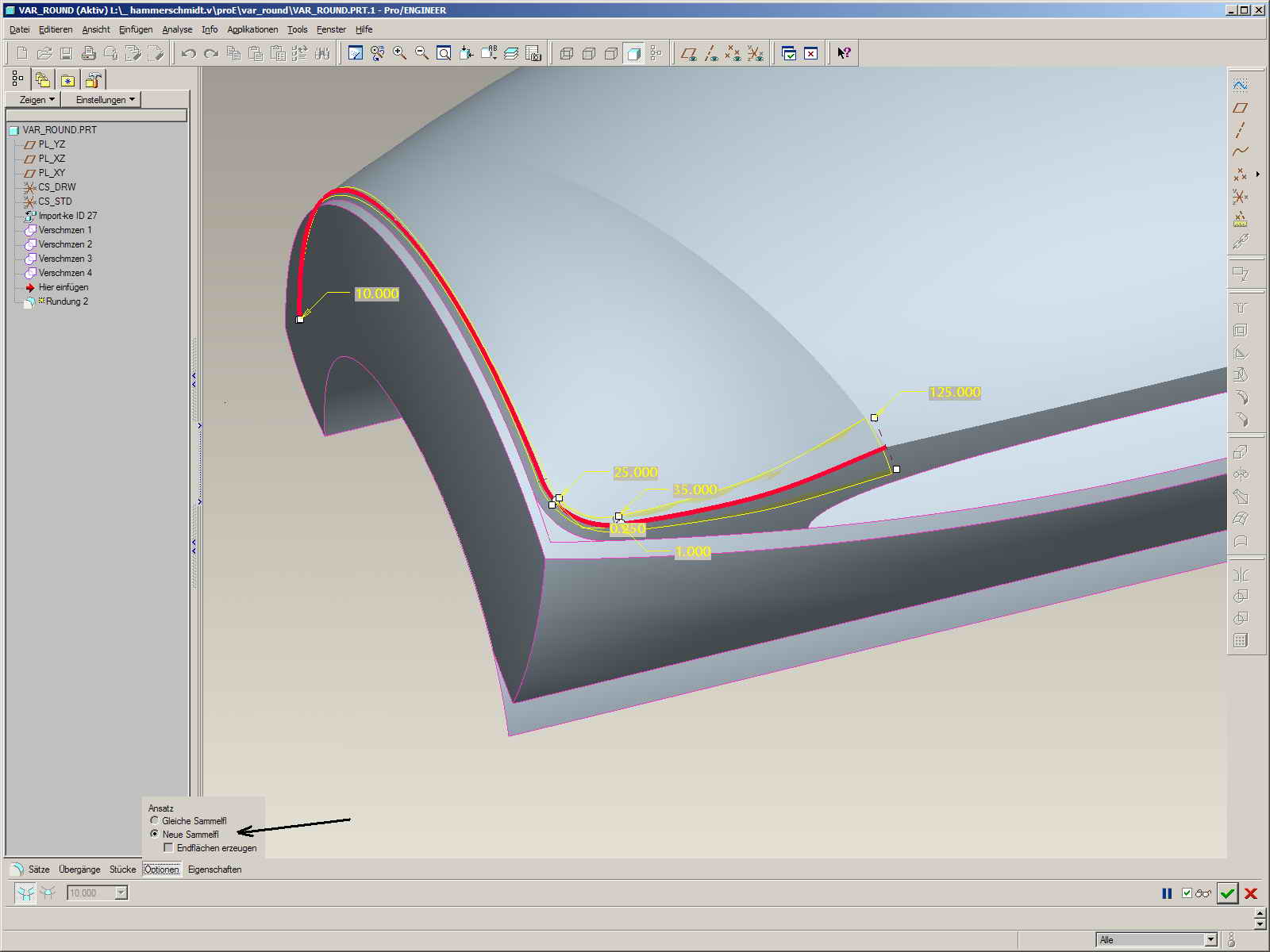

Mein Fehler lag in Menü Optionen/statt Neue Sammelfl, hatte ich Gleiche Sammelfl und mit dieser Option hat Pro/E ein Problem mit Übergang am Radius R125.

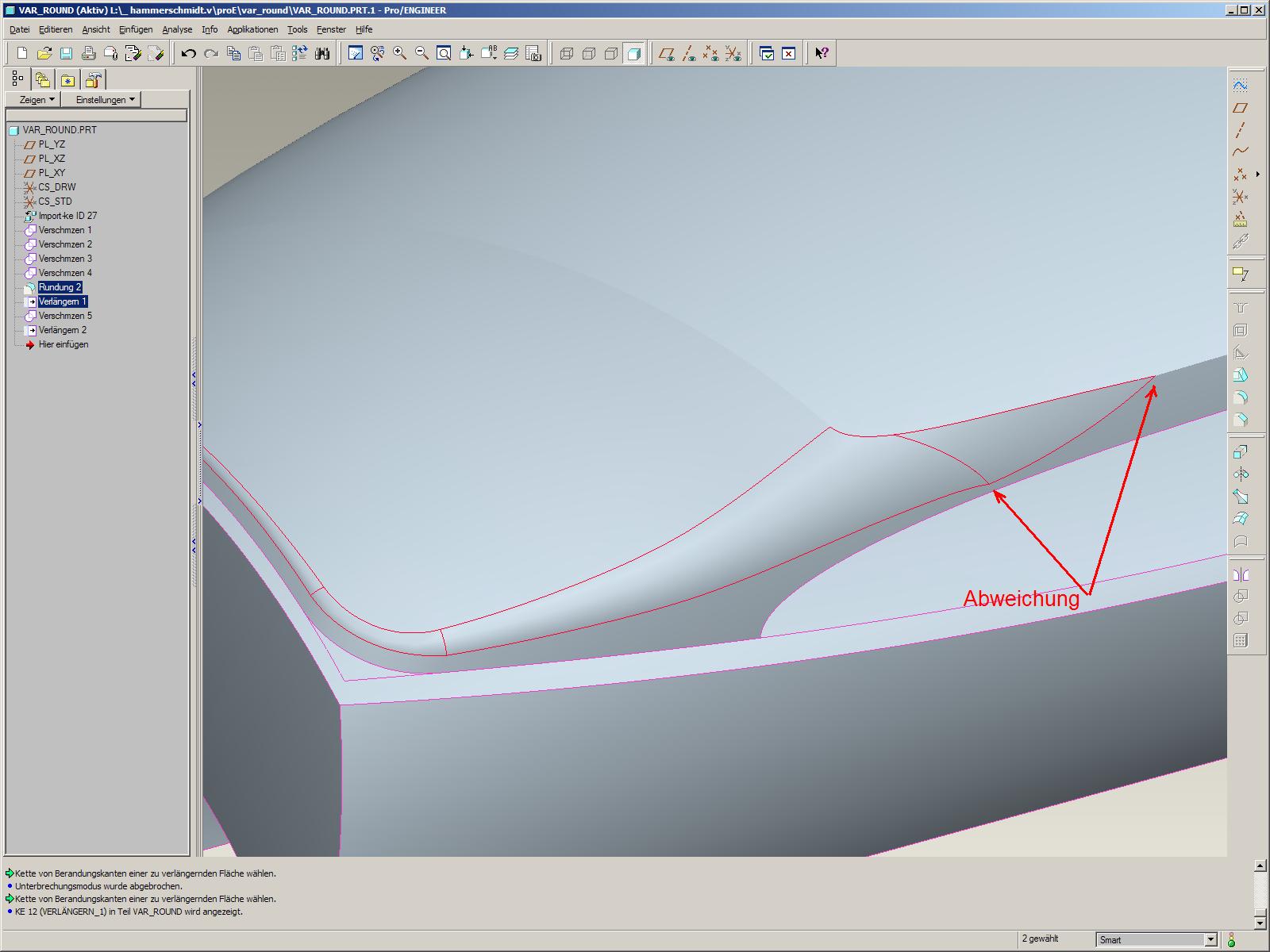

Eine kleine Abweihung zur SolidWorks-Modell gibt es trotzdem, aber ich denke man kann es in kauf nehmen.

Noch mal Danke.

anagl - tut mir leid, aber ich habe keine Ahnung was du meinst.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sadolf
Mitglied
VR-Projektleiter, IS-Berater, Konstrukteur


Sehen Sie sich das Profil von sadolf an!   Senden Sie eine Private Message an sadolf  Schreiben Sie einen Gästebucheintrag für sadolf

Beiträge: 1440
Registriert: 27.11.2001

DeltaGen 12.1.1
VRED 2015
W7 64bit
PrÖ, Katja
Windchill
TCE (nur unter Protest;)

erstellt am: 22. Nov. 2006 13:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arbeitnehmer 10 Unities + Antwort hilfreich

Zur Frage von Alois:
Deine STEP-Datei sagt, dass sie mit ProE erzeugt wurde. Wie kann man mit ProE so besch... Flächen erzeugen? Die Flächen kommen als einzelne Patches rüber, die nicht miteinander verschmolzen sind und beim Autoverschmelzen einige Probleme machen. So etwas würde man nicht erwarten, wenn man im gleichen System bleibt, bzw. mit halbwegs vernünftigen Genauigkeiten arbeitet und die STEP-Schnittstelle brauchbar konfiguriert ist.
Oder: Wie kam dieser Flächensatz zu Dir und welche Umwege hat er genommen?

------------------
freundlich grüßend


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
