Thema: Fangfunktion im Skizzierer (2079 mal gelesen)

KBL
Mitglied
IT Support - QMB

Schreiben Sie einen Gästebucheintrag für KBL

Beiträge: 253
Registriert: 24.09.2001

CATIA V4.2.4/V5 R12-R19, Solidworks 2004-2009, Inventor V8, ProE 2001-WF4, UG 16-19, Microstation, Designspace, AutoCAD 12-2004. Hardware IBM, DELL u. HP. OS AIX, W2K u. WXP

erstellt am: 26. Okt. 2006 14:44

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo Pro/Eler,

bitte nicht HAUEN ! is wahrscheinlich ganz einfach !

Wie kann man unter WF2 im Skizzierer die Fangfunktion mit dem roten Kreis aktivieren ?

------------------
MfG
Christian Gehrig
www.konstruktionsbuero.de
www.cad-datentausch.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

maniac
Mitglied
Konstrukteur

Senden Sie eine Private Message an maniac

Schreiben Sie einen Gästebucheintrag für maniac

Beiträge: 47
Registriert: 15.09.2004

WF2 M140
XP SP2
3,6 GHz
3 GB Ram
Quaddro FX 3400

erstellt am: 26. Okt. 2006 14:55

<-- editieren / zitieren -->

Unities abgeben:

Nur für KBL

Hi KBL,

Shift und rechte Maustaste zum Aktivieren und Strg und RMT zum deaktivieren.

Mfg

Florian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)

Senden Sie eine Private Message an BergMax

Schreiben Sie einen Gästebucheintrag für BergMax

Beiträge: 2319
Registriert: 23.08.2005

Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView

erstellt am: 26. Okt. 2006 15:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für KBL

Shift+RMT zum Ein- wie auch zum Abschalten.
Zum Abschalten auch nur die RMT durchklicken.

------------------
Beste Grüße,
Max

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KBL
Mitglied
IT Support - QMB

Beiträge: 253
Registriert: 24.09.2001

CATIA V4.2.4/V5 R12-R19, Solidworks 2004-2009, Inventor V8, ProE 2001-WF4, UG 16-19, Microstation, Designspace, AutoCAD 12-2004. Hardware IBM, DELL u. HP. OS AIX, W2K u. WXP

erstellt am: 26. Okt. 2006 15:06

<-- editieren / zitieren -->

Unities abgeben:

Hallo maniac,

ähm, sorry diese Funktion meinte ich nicht. Ich meinte diese wenn ich z.B. noch keine Linie begonnen habe und ich mit dem Mauszeiger auf eine Linienzug fahre wir mein Mauzeiger zu der Linie "gezogen" und er bekommt so ein roten Kreis !

------------------
MfG
Christian Gehrig
www.konstruktionsbuero.de
www.cad-datentausch.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael 18111968
Moderator
F&E & CAD

Senden Sie eine Private Message an Michael 18111968

Schreiben Sie einen Gästebucheintrag für Michael 18111968

Beiträge: 4893
Registriert: 25.07.2002

Wildfire 4 M220 (+SUT 2012)
PDMLink 9.1 M050
NVIDIA Quadro FX 1700
Intel DualCore E8400 / 8GB
WinXP 64 Prof. SP2

erstellt am: 26. Okt. 2006 15:47

<-- editieren / zitieren -->

Unities abgeben:

Nur für KBL

Wenn der Mauszeiger hingezogen wird, wird ein rotes Symbol angezeigt (z.B. Fang, vertikal, horizontal, o.ä.), dann rechte Maus klicken, Symbol wird durchgestrichen, Auto-Fang wird abgeschaltet. HTH Hope this helps (Hoffe, es hilft weiter)

Hope this helps (Hoffe, es hilft weiter)

P.S. Gruß nach Heubach!!

------------------
Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht! (Truman Burbank in "Die Truman-Show")

Viele Grüße aus dem Raum Heilbronn, Michael.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)

Beiträge: 2319
Registriert: 23.08.2005

Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView

erstellt am: 26. Okt. 2006 16:04

<-- editieren / zitieren -->

Unities abgeben:

Nur für KBL

Das hört sich an, als sei der Autofang komplett abgeschaltet...
Ist mir neu, dass das überhaupt gehen soll. Config-Option?

Der Autofang ist eigentlich immer aktiv und man kann ihn (wie schon beschrieben) temporär mit der RMT abschalten. Hierzu ein Ausschnitt aus der Prö-Hilfe....

Skizzenbedingungen verwenden

Wenn Sie Geometrie skizzieren, verwendet das Programm bestimmte Voreinstellungen, um Ihnen das Plazieren der Geometrie zu erleichtern. Sobald der Mauszeiger in den Toleranzbereich von bestimmten Bedingungen gerät, rastet das Programm auf dieser Bedingung ein und zeigt neben diesem Element ein grafisches Symbol an. Bevor Sie die Position mit der linken Maustaste anklicken, können Sie folgendes tun:

Eine Bedingung durch Klicken mit der rechten Maustaste deaktivieren. Um sie zu reaktivieren, klicken Sie erneut mit der rechten Maustaste.

Eine Bedingung sperren, indem Sie die UMSCHALTTASTE gedrückt halten und dann mit der rechten Maustaste klicken. Um die Sperrung wieder aufzuheben, wiederholen Sie diesen Vorgang.

Wenn mehr als eine Bedingung aktiv ist, können Sie die aktive Bedingung über die Tabulatortaste wechseln.

------------------
Beste Grüße,
Max

[Diese Nachricht wurde von BergMax am 26. Okt. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design

Senden Sie eine Private Message an cbernuth@DENC

Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2131
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 26. Okt. 2006 16:38

<-- editieren / zitieren -->

Unities abgeben:

Nur für KBL

Moin,
ich glaube er meint, dass er Linien, die nicht im Skizzierer sind fangen kann.

@KBL
Du kannst nur Elemente im Skizzierer fangen, die Du vorher explizit als Referenzen (Skizze/ Referenzen) angegeben hast.
Linien, oder Körperkanten aus dem Modell lassen sich nur so fangen.

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KBL
Mitglied
IT Support - QMB

Beiträge: 253
Registriert: 24.09.2001

CATIA V4.2.4/V5 R12-R19, Solidworks 2004-2009, Inventor V8, ProE 2001-WF4, UG 16-19, Microstation, Designspace, AutoCAD 12-2004. Hardware IBM, DELL u. HP. OS AIX, W2K u. WXP

erstellt am: 27. Okt. 2006 11:03

<-- editieren / zitieren -->

Unities abgeben:


Hallo Forum,

danke erstmal für Eure Hilfe.

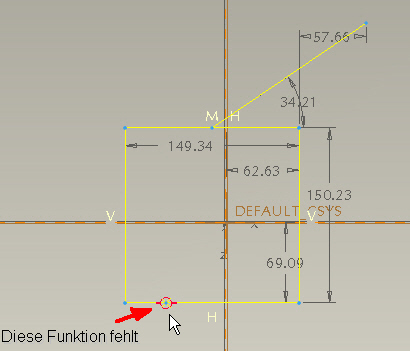

Leider war die Lösung noch nicht dabei. Ich schau nochmal genauer in der Hilfe zu Pro/E. Zur Erklärung nochmal ein JPG.

------------------
MfG
Christian Gehrig
www.konstruktionsbuero.de
www.cad-datentausch.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AndreasD
Mitglied

Senden Sie eine Private Message an AndreasD

Schreiben Sie einen Gästebucheintrag für AndreasD

Beiträge: 671
Registriert: 06.05.2003

Betriebssystem:
Linux SUSE10
Windows2000
CAD System:
Wildfire 2 M230

erstellt am: 27. Okt. 2006 11:09

<-- editieren / zitieren -->

Unities abgeben:

Nur für KBL

moin,
eine erklärung mit bild ist schon mal super.
aber wie ist denn jetzt die GENAUE frage zum bild

, wenn hier keine richtigen antwort dabei war

------------------
//Andreas

7. CAD Stammtisch/WORKSHOP Saar

.. Den(n) Luxus kann man schlecht kopieren aber das Wissen schon.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur

Schreiben Sie einen Gästebucheintrag für os

Beiträge: 2458
Registriert: 16.09.2002

2001,WF,WF2...

erstellt am: 27. Okt. 2006 11:14

<-- editieren / zitieren -->

Unities abgeben:

Nur für KBL

Hallo
Gehst du im Skizzierer mal auf #Skizze#Optionen#Bedingungen
und siehst mal nach ob das Kästchen mit dem Symbol für Punkt auf Element angehakt ist. Wenn nicht, dann hak es an.

Gruß
Olaf

------------------

EDIT: Wenns noch härter steckt, mal in der config nach dem Eintrag sketcher_point_on_entry_skamps suchen und den gegebenenfalls auf yes stellen.

[Diese Nachricht wurde von os am 27. Okt. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KBL
Mitglied
IT Support - QMB

Beiträge: 253
Registriert: 24.09.2001

CATIA V4.2.4/V5 R12-R19, Solidworks 2004-2009, Inventor V8, ProE 2001-WF4, UG 16-19, Microstation, Designspace, AutoCAD 12-2004. Hardware IBM, DELL u. HP. OS AIX, W2K u. WXP

erstellt am: 27. Okt. 2006 11:34

<-- editieren / zitieren -->

Unities abgeben:

Taja was soll man da noch sagen !!!

Super OS das war's !

"sketcher_point_on_entry_skamps" auf YES und es geht !

------------------
MfG
Christian Gehrig
www.konstruktionsbuero.de
www.cad-datentausch.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.

Senden Sie eine Private Message an anagl

Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 27. Okt. 2006 12:16

<-- editieren / zitieren -->

Unities abgeben:

Nur für KBL

Einmal provokant gefragt:
Was hat das für einen Nutzen, wenn man so grundlegende Einstellungen über die config ausschaltet?

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur

Beiträge: 2458
Registriert: 16.09.2002

2001,WF,WF2...

erstellt am: 27. Okt. 2006 12:36

<-- editieren / zitieren -->

Unities abgeben:

Nur für KBL

Hallo

Gewiß ne "Fertige" benutzt.

Gruß
Olaf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)

Beiträge: 2319
Registriert: 23.08.2005

Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView

erstellt am: 27. Okt. 2006 12:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für KBL

Wie schon gesagt...

Zitat:

Das hört sich an, als sei der Autofang komplett abgeschaltet...
Ist mir neu, dass das überhaupt gehen soll. Config-Option?

Standart ist YES, d.h jemand hat die Option absichtlich in die config.pro reingebastelt und auf NO gesetzt. Will da ein Admin seine User ärgern???

Schees WE und

------------------
Beste Grüße,
Max

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael 18111968
Moderator
F&E & CAD

Beiträge: 4893
Registriert: 25.07.2002

Wildfire 4 M220 (+SUT 2012)
PDMLink 9.1 M050
NVIDIA Quadro FX 1700
Intel DualCore E8400 / 8GB
WinXP 64 Prof. SP2

erstellt am: 27. Okt. 2006 14:21

<-- editieren / zitieren -->

Unities abgeben:

Nur für KBL

Zitat:
Original erstellt von BergMax:
Will da ein Admin seine User ärgern???

Wohl kaum - Christian ist der Admin.

Das klingt mehr nach "böser User"! Nimm die Peitsche!!

------------------
Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht! (Truman Burbank in "Die Truman-Show")

Viele Grüße aus dem Raum Heilbronn, Michael.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KBL
Mitglied
IT Support - QMB

Beiträge: 253
Registriert: 24.09.2001

CATIA V4.2.4/V5 R12-R19, Solidworks 2004-2009, Inventor V8, ProE 2001-WF4, UG 16-19, Microstation, Designspace, AutoCAD 12-2004. Hardware IBM, DELL u. HP. OS AIX, W2K u. WXP

erstellt am: 27. Okt. 2006 15:09

<-- editieren / zitieren -->

Unities abgeben:

Zur Klärung,

Rechner war Zeitweise außer Haus und ist jetzt wieder "At Home" daher die "Verschlimmbesserte" Config.pro !

Aber Danke Michael ! Gruß nach Heilbronn !

SWE
Christian

[Diese Nachricht wurde von KBL am 27. Okt. 2006 editiert.]
