Autor Thema:  Profil aus mehreren Skizzen erstellen -- Berandung (513 mal gelesen)
Sonic2002
Mitglied
Student


Sehen Sie sich das Profil von Sonic2002 an!   Senden Sie eine Private Message an Sonic2002  Schreiben Sie einen Gästebucheintrag für Sonic2002

Beiträge: 15
Registriert: 23.10.2006

erstellt am: 23. Okt. 2006 21:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Kopievontest.zip


Hallo!

Ich versuche gerade ein Profil zu erstellen und hänge ein wenig an, eigentlich Kleinigkeiten.
Mein Profil ist eine Art U-Profil. Zu beginn gerade und ab einem gewissen Abstand zum Ursprung weitet es sich auf.
Ich dachte ich bekomme es mit dem ZUG-KE hin, jedoch ist mir das leider nicht gelungen.
Mein Idee war nun, einfach mehrer Ebenen zu erstellen und auf diesen Ebenen die verschiedenen Schnitte des Profils zu Skizzieren.
Diese Skizzen habe ich mit dem Berandungstool verbunden und mein gewünschtes Profil erhalten.
Nun meine Frage. Ich möchte eine gleichmäßige Dicke des Profils haben. Ich dachte ich könnte das ganze Aufdicken, aber leider ohne Erfolg.
Kann mir jemand von euch helfen oder erklären wie ich meinen Berandungsverbund eine Dicke gebe?
Vielen Dank schon einmal.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

the_sad_harlekin
Mitglied
PDM/CAD Administration


Sehen Sie sich das Profil von the_sad_harlekin an!   Senden Sie eine Private Message an the_sad_harlekin  Schreiben Sie einen Gästebucheintrag für the_sad_harlekin

Beiträge: 441
Registriert: 07.10.2004

Pro/E WF2 M230
Intralink 3.4 M020
SAP R3
Windows XP SP2
Pentium(R) 4 CPU 3.60GHz
Quadro FX 1400 [128 MB]

erstellt am: 24. Okt. 2006 01:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Sonic2002 10 Unities + Antwort hilfreich

Hallo und wilkommen im Forum Sonic2002,

deine Idee mit einem der Zug-KE´s zu arbeiten war schon gut.
Ich würde dir für diesen Fall das Zug-Verbund-KE empfehlen.
Morgen früh stelle ich dir damit mal eine Beispiellösung online.


Zur  Frage:
Den Berandungsverbund kannst du direkt gar nicht aufdicken, er ist ein Flächen-KE.
Du kannst allerdings Flächen aufdicken, dazu wählst du folgendes:
>>aufzudickende Fläche anpicken>> Editieren  >>aufdicken

Der Rest erklärt sich von selbst

Gruß
Harlekin

Ps: du solltest vor dem Aufdicken darauf achten, dass deine Flächen im Modell  sauber laufen. Ebenso sollte man vor dem Aufdicken die verschiedenen Flächen miteinander zu einer Gesamtfläche verschmelzen (auch zu finden unter >>editieren)

PPs: hier noch ein Paar links zum üben
http://www.hs-ulm.de/Institut/ICT/Schulung/ProENGINEER/Lehrunterlagen
http://www.tu-chemnitz.de/mb/KonstrLehre/ProE/proe.html


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Sonic2002
Mitglied
Student


Sehen Sie sich das Profil von Sonic2002 an!   Senden Sie eine Private Message an Sonic2002  Schreiben Sie einen Gästebucheintrag für Sonic2002

Beiträge: 15
Registriert: 23.10.2006

erstellt am: 24. Okt. 2006 07:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo und vielen Dank!

Die Beispiellösung hat sich soeben erledigt, ich habe es nach deiner Anleitung so schon prima hinbekommen.
Habe nun 2 Verbund-KE´s erzeugt. Also einmal bis zum Knick und einmal vom Knick an Aufwärts bis zum Profilende.
Diese beiden Berandungs-KE´s dann miteinander verschmolzen und wie beschrieben aufgedickt.
Das Ergebnis ist für meine Zwecke ausreichend und sieht sehr gut aus.
Ich hatte es noch ein wenig in Erinnerung, dass verschmelzen gelegentlich probleme macht, wenn man einige Kanten vergisst, aber selbst das ist gut geworden.

Vielen Dank noch einmal und einen angenehmen Start in die Woche.
Gruß,
Sonic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

the_sad_harlekin
Mitglied
PDM/CAD Administration


Sehen Sie sich das Profil von the_sad_harlekin an!   Senden Sie eine Private Message an the_sad_harlekin  Schreiben Sie einen Gästebucheintrag für the_sad_harlekin

Beiträge: 441
Registriert: 07.10.2004

Pro/E WF2 M230
Intralink 3.4 M020
SAP R3
Windows XP SP2
Pentium(R) 4 CPU 3.60GHz
Quadro FX 1400 [128 MB]

erstellt am: 24. Okt. 2006 08:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Sonic2002 10 Unities + Antwort hilfreich


Neu.zip




mit_Berandungsver.zip


Hallo Sonic,

ich schicke dir doch noch einmal eine Beispiellösung, denn du musst nicht 2 Verbund-KE´s erzeugen. Ein Zug-Verbund-KE reicht bei deinem Problem völlig aus in dem du mehrere Schnitte einfügst.
Dazu einfach die Leitkurve aus mehreren Stücken skizzieren. Wichtig die Schnitte müssen immer aus gleich vielen Teilkurven bestehen.

Du findest 2 Varianten in der Lösung "Neu".
Variante_1 ist erstmal unterdrückt, das Zug-VerbundkE ist dort als Dünner-Körper ausgeführt.
Bei Variante_2 wird mit dem Zug-Verbund-KE eine Fläche erzeugt die im Anschluß aufgedickt wird.


Gruß
Harlekin

PS:

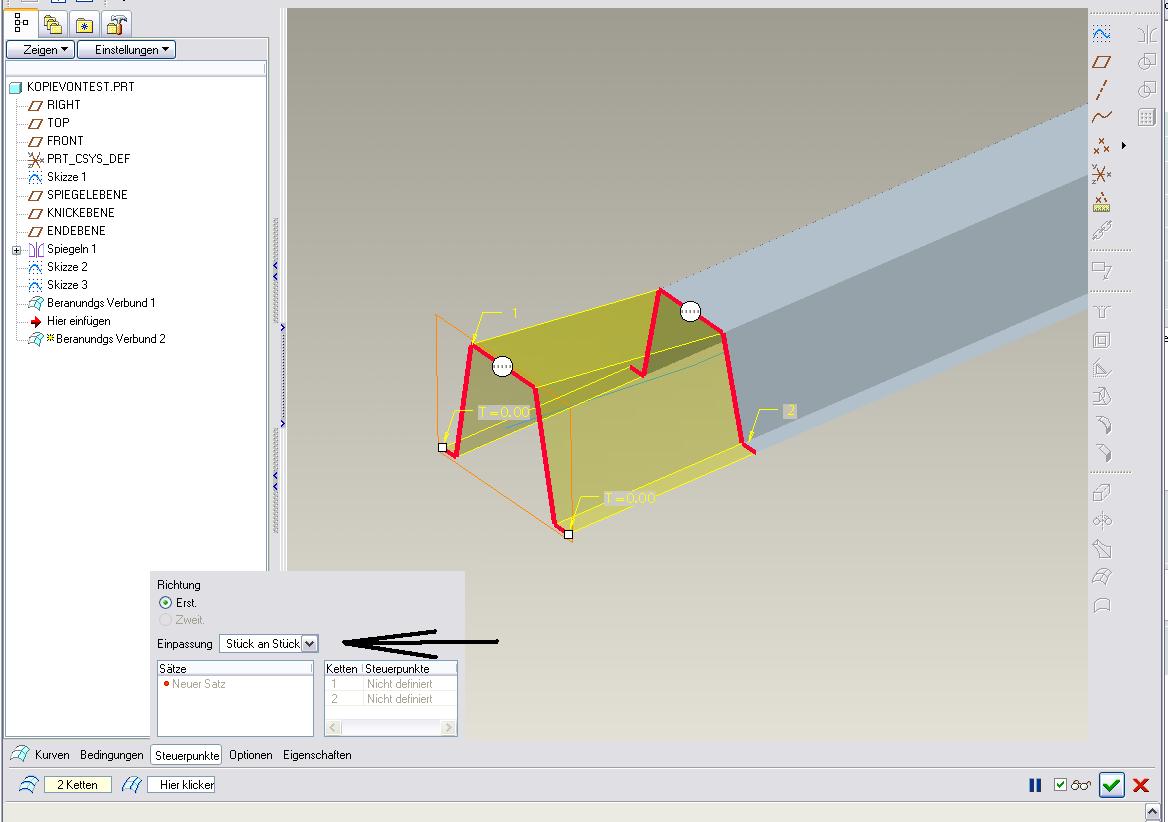

In deinem Beispiel hätte dein zweiter Berandungs-Verbund beim Aufdicken nicht wirklich gut funktioniert. Er hätte unter >>Steuerpunkte einfach auf *Stück an Stück* umgestellt werden müssen. (siehe Bild und BSP "mit_Berandungsver" im Anhang)
Dann allerdings wäre er eben so gut wie 2 Zug-Verbund-KE´s.
Wie du in den Beispielen sehen wirst, gibt es einen Unterschied ob dein Teil aus einem Zug-Verbund-KE erstellt oder aus mehreren zusammengesetzt wird. (Du musst entscheiden ob du eine Kante bei der Profiländerung willst oder nicht)

[Diese Nachricht wurde von the_sad_harlekin am 24. Okt. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Sonic2002
Mitglied
Student


Sehen Sie sich das Profil von Sonic2002 an!   Senden Sie eine Private Message an Sonic2002  Schreiben Sie einen Gästebucheintrag für Sonic2002

Beiträge: 15
Registriert: 23.10.2006

erstellt am: 24. Okt. 2006 13:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Vielen Dank!

Ich habe mir die Beispiele angesehen.
Hatte ja mehr oder weniger schon vermutet, dass es nur Kleinigkeiten waren.
Nun bin ich wieder ein wenig schlauer beim nächsten Mal.

Danke nochmal.
Gruß,
Sonic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
