Thema: Erzeugen eine Schwenkansicht bei Zeichnungen (2345 mal gelesen)
|
joe_knight
Mitglied
Ingenieur
   Beiträge: 7
Registriert: 14.09.2006
|
erstellt am: 20. Okt. 2006 11:14  <-- editieren / zitieren -->   Unities abgeben:
|
heggen
Mitglied
Beiträge: 82
Registriert: 19.09.2005 Pro/E WF2 (M150)<P>Windows XP
Dell Precision PWS670
Intel(R)
3.6GHz; 3,0GB
|
erstellt am: 20. Okt. 2006 11:23 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
Hallo, Du mußt im Teil den Schnitt definieren (logo). Hierbei darauf auchten, das die Linien sich genau auf der Achse, um die geschwenkt werden soll, treffen.
In der Zeichnung an den Schnitt mit ALIGNED erzeugen (deutschen Ausdruck weiß ich leider nicht). Hierbei mußt Du dann die Achse auswählen, um die geschwenkt wird. Gruß
Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
fichl
Mitglied
CAD Konstrukteur / Modelleur
Beiträge: 269
Registriert: 17.11.2004 WF2 M190/WF3 M60/
ICEMsurf 4.11
Catia V5 R19
cinema 4D v12
Win7/64
One® Intel™ Core i7-720QM
16 gig ram
1GB GDDR5 for ATI FirePro M7740
JA! keine SPIELEKARTE mehr! :-)
|
erstellt am: 20. Okt. 2006 11:24 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
Hallo Joe, zum besseren Verständnis solltest du deine Systeminfo ausfüllen,
damit wir auch wissen welche Version Du benutzt. zu deiner Frage:
bei WF2 (davon geh ich jetzt mal aus): Basisansicht anklicken, rechte Maustaste, Projektionsansicht einfügen, in Deinem Fall dann auf Schnitt umstellen (den Du vorher
über den Absichtsmanager im Teil erzeugt hast), fertig. Gruss
fichl ------------------
Hier war ich, hier bin ich und hier werd ich sein :-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
creative2005
Mitglied
Teamleiter Pro/E (Maschinenbautechniker)
Beiträge: 502
Registriert: 15.12.2005 Windows XP SP2 + alle Hotfixes
Wildfire 3.0 M100
Intralink 3.4 M020
Intel Core 2 Duo 6400
2x 2,13 GHz;
2GB RAM
nvidia Quadro FX1500
|
erstellt am: 20. Okt. 2006 12:05 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight

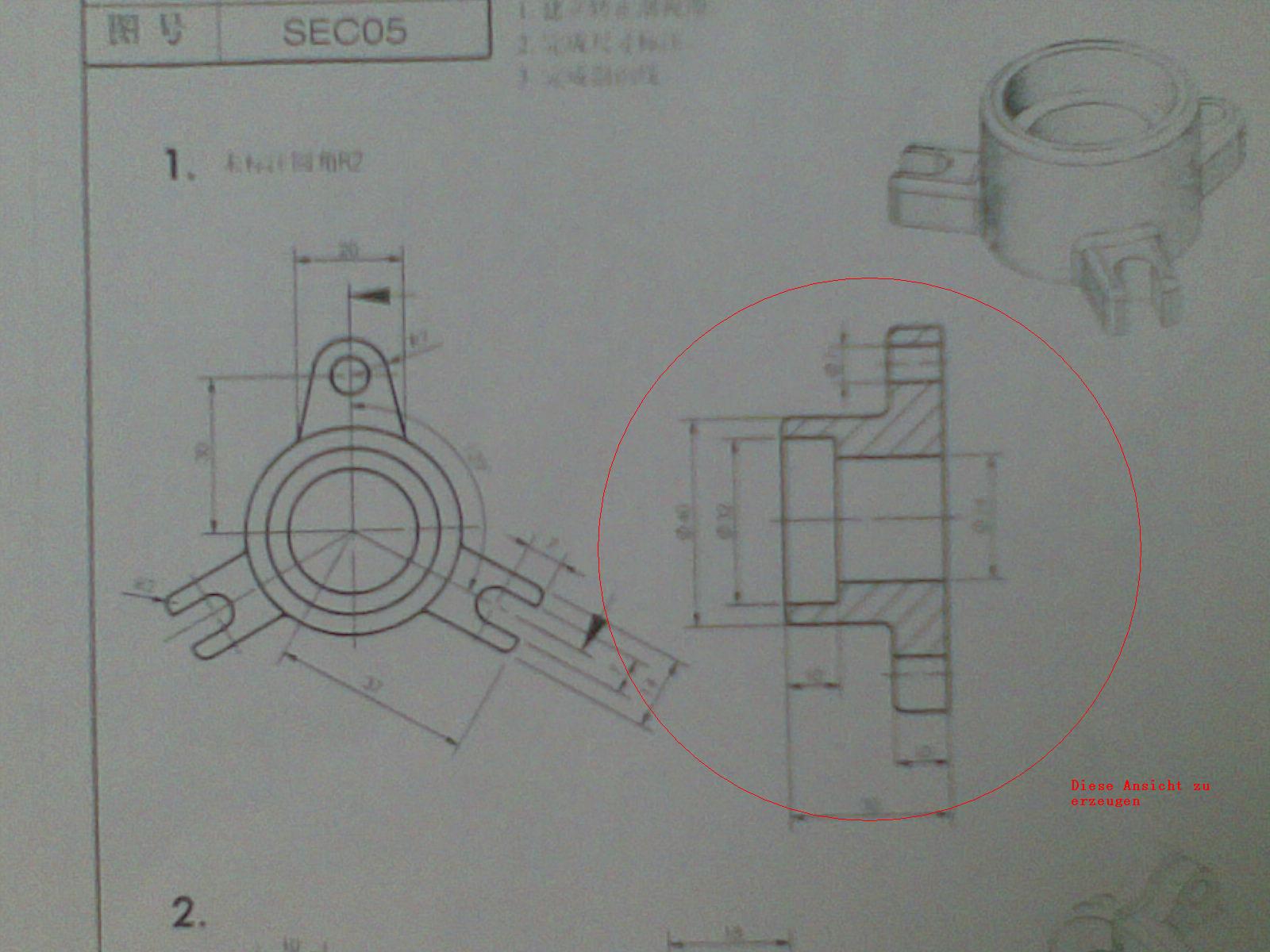

Hat sich das Problem geklärt? Wenn ich mir das angehängte Bild, den Schnittverlauf und die daraus resultierende Ansicht so betrachte, dann lässt sich das nur über einen "Voll Abgewickelten" Schnitt regeln. Lässt man sich den Schnitt so wie er eingezeichnet ist einfach nur anzeigen, dann würde die Schnittansicht nicht so aussehen. Also einfach unter #Zeichnungsansicht#Schnittbereich "voll abgewickelt" anwählen. HTH Gruß und Mahlzeit
Patrick
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pro_Blem
Ehrenmitglied V.I.P. h.c.
Tschechischer Zeichner
Beiträge: 2952
Registriert: 24.07.2006 HP Elitebook8740w
Core i7, 8GB
Win7 x64
Pro/E WF4 M180(M220)
Creo1.0 M020
(Adv.XE mit AAX)
StartupTools2012
Pro/I 3.4 M070
|
erstellt am: 20. Okt. 2006 12:29 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
Zitat:
Original erstellt von creative2005:
Lässt man sich den Schnitt so wie er eingezeichnet ist einfach nur anzeigen, dann würde die Schnittansicht nicht so aussehen.
Also einfach unter #Zeichnungsansicht#Schnittbereich "voll abgewickelt" anwählen.
Mahlzeit! Ja ich muß fichl auch wiedersprechen und Patrick n paar Ü Berweisen.
Aber: Was mach ich falsch, wenn "voll abgewickelt" grau hinterlegt ist ?  Grüße, Baste ------------------
Wir hatten nie 'ne Schulung in Pro/E
Wir hatten nie 'ne Schulung in Pro/I
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
creative2005
Mitglied
Teamleiter Pro/E (Maschinenbautechniker)
Beiträge: 502
Registriert: 15.12.2005 Windows XP SP2 + alle Hotfixes
Wildfire 3.0 M100
Intralink 3.4 M020
Intel Core 2 Duo 6400
2x 2,13 GHz;
2GB RAM
nvidia Quadro FX1500
|
erstellt am: 20. Okt. 2006 12:48 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
Da muß ich auch passen. Muß wohl auch korrigieren. Der hier dargestellte Fall lässt sich über die Einstellung #voll ausgerichtet erstellen (hab es gerade getestet). Leider war bei mir #voll abgewickelt auch ausgegraut. Bin also auch über jede Erklärung dankbar. Die Prö-Hilfe verwirrt einen nur noch mehr.....mich jedenfalls....  Gruß
Patrick
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pro_Blem
Ehrenmitglied V.I.P. h.c.
Tschechischer Zeichner
Beiträge: 2952
Registriert: 24.07.2006 HP Elitebook8740w
Core i7, 8GB
Win7 x64
Pro/E WF4 M180(M220)
Creo1.0 M020
(Adv.XE mit AAX)
StartupTools2012
Pro/I 3.4 M070
|
erstellt am: 20. Okt. 2006 13:15 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
Zitat:
Original erstellt von creative2005:
Da muß ich auch passen. Muß wohl auch korrigieren. Der hier dargestellte Fall lässt sich über die Einstellung #voll ausgerichtet erstellen (hab es gerade getestet). Leider war bei mir #voll abgewickelt auch ausgegraut.
Bin also auch über jede Erklärung dankbar. Die Prö-Hilfe verwirrt einen nur noch mehr.....mich jedenfalls.... Gruß
Patrick
Ja, so funktionierts. Hab's auch gerade nachvollziehen können. Für was nun "Voll(abgewickelt)" gut ist, steht in den Sternen.
Mahlzeit! ------------------
Wir hatten nie 'ne Schulung in Pro/E
Wir hatten nie 'ne Schulung in Pro/I
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
armino
Mitglied
Beiträge: 239
Registriert: 17.04.2002 Wildfire 2.0 WV M250
nVIDIA Quadro fx1700
INNEO Startup-Tools 2007
Windows XP 32-bit
Intel Core 2 Duo 2.66 GHz
HP 2 GB PC2-6400 DDR2-800
|
erstellt am: 20. Okt. 2006 18:20 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
Hallo Diese Darstellungsart ist nur zu erzwingen, wenn beide Ansichten
als Basisansichten erstellt wurden.
Ansichten ausrichten und dann den Schnitt erstellen.
Voll ausgerichtet oder abgewickelt sind jetzt nicht mehr ausgegraut.
Persönlich habe ich mich von dieser Darstellungsart verabschiedet, ist eigentlich eine alte Brettgeschichte! und verwende eine Hilfsansicht. Gruss Armin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
D_A
Mitglied
Staatl. gepr. Techniker
Beiträge: 128
Registriert: 25.07.2006 Windows XP
XEON CPU
3,39 GHz
2 GB RAM<P>CAD / PDM / ERP:
Pro/Engineer Wildfire 4.0
Wochenversion M191
ProFile V8.3
InforCom
|
erstellt am: 20. Okt. 2006 21:05 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
...zum besseren Verständnis: Voll ( ausgerichtet) ist für herausgeklappte Schnitte mit 2Schnittlinien um eine Mittelachse. In diesem Fall müsste BucherA das so anwenden. Voll ( abgewickelt) ist für einen Schnittverlauf bei dem die komplette schnittfläche aufgeklappt wird - allerdings geht das nur, wenn der Schnitt auch als Stufenschnitt mit mehreren Schnittlinien ist und zB mehrere Bohrungen darauf liegen die dargestellt werden sollen. ...siehe Jpeg - habe grad "nur" die Schulungsversion zur Hand, daher ist auch alles ziemlich unkonfiguriert...aber immerhin  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
D_A
Mitglied
Staatl. gepr. Techniker
Beiträge: 128
Registriert: 25.07.2006 Windows XP
XEON CPU
3,39 GHz
2 GB RAM<P>CAD / PDM / ERP:
Pro/Engineer Wildfire 4.0
Wochenversion M191
ProFile V8.3
InforCom
|
erstellt am: 20. Okt. 2006 21:12 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
[QUOTE]Original erstellt von D_A: [i]...zum besseren Verständnis: Voll ( ausgerichtet) ist für herausgeklappte Schnitte mit 2Schnittlinien um eine Mittelachse. In diesem Fall müsste BucherA das so anwenden. SORRY, nicht BucherA , sollte eigentlich heißen Joe Knight - hatte den vorherigen Beitrag >Darstellungsprobleme bei QSchnitt< von BucherA verwechselt...
Nee..um die Zeit *lach* (hab jetz nicht rausbekommen wie ich meinen eigenen Beitrag korrigiern kann)
Also, dann schönes Wochenende Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tvd
Mitglied
Konstrukteur
Beiträge: 960
Registriert: 15.09.2005 Creo 4.0 ... was ein Schrott...
|
erstellt am: 20. Okt. 2006 21:46 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
|
joe_knight
Mitglied
Ingenieur
Beiträge: 7
Registriert: 14.09.2006
|
erstellt am: 23. Okt. 2006 09:41 <-- editieren / zitieren --> Unities abgeben:

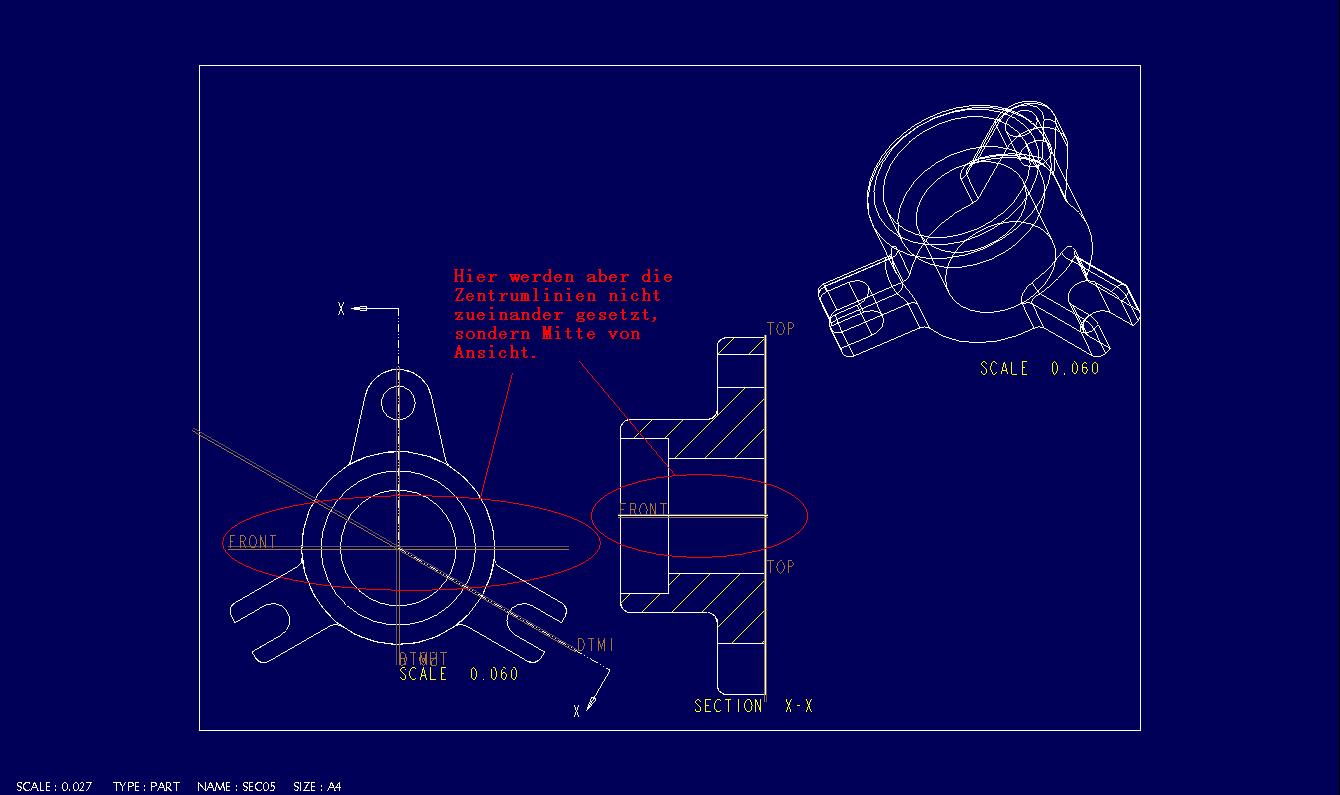

Dank euch allen, und ich habe nach eurer Hinweisen die Zeichnung gemacht, aber noch Problem bleibt, dass die Zentrumlinien der zweien Ansichten sich nicht passen, sondern die Mitten von Ansichten, also, die Ansichten sind nicht ALIGNED nach den Zeichnungsregeln.
Könnt ihr mir dabei helfen? Danke noch mal. Gruß allen ------------------
Joe.W.Yvonne Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
D_A
Mitglied
Staatl. gepr. Techniker
Beiträge: 128
Registriert: 25.07.2006 Windows XP
XEON CPU
3,39 GHz
2 GB RAM<P>CAD / PDM / ERP:
Pro/Engineer Wildfire 4.0
Wochenversion M191
ProFile V8.3
InforCom
|
erstellt am: 23. Okt. 2006 09:59 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
Deine Schnittansicht auf der rechten Seite ist wahrscheinlich eine Basisansicht...du müsstest sie über die Ansichtseigenschaften verändern: RMT in Ansicht, Ansichtstyp auf Projektionsansicht, Als Elternansicht wählst du die Linke ansicht aus, Zuweisen, Fertig.  Gruß Danny Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pro_Blem
Ehrenmitglied V.I.P. h.c.
Tschechischer Zeichner
Beiträge: 2952
Registriert: 24.07.2006 HP Elitebook8740w
Core i7, 8GB
Win7 x64
Pro/E WF4 M180(M220)
Creo1.0 M020
(Adv.XE mit AAX)
StartupTools2012
Pro/I 3.4 M070
|
erstellt am: 23. Okt. 2006 14:36 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
Geht auch über "Ausrichten" in den Eigenschaften. Mahlzeit! ------------------
Wir hatten nie 'ne Schulung in Pro/E
Wir hatten nie 'ne Schulung in Pro/I
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
StephanKausM
Mitglied
Ingenieur
Beiträge: 75
Registriert: 21.07.2004 WF5
Pro/Mechanica
Pro/Sheetmetal
WIN XP
Intralink 3.4
|
erstellt am: 27. Feb. 2007 10:56 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
Zitat:
Original erstellt von armino:
Persönlich habe ich mich von dieser Darstellungsart verabschiedet, ist eigentlich eine alte Brettgeschichte! und verwende eine Hilfsansicht.Gruss Armin
das ist nicht Euer Ernst!!!! Das ist DIN Standard! Ich kann hier leider nicht sagen, ich habe mich davon verabschiedet. Abgewickelte Schnittverläufe werden verlangt.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 27. Feb. 2007 20:30 <-- editieren / zitieren --> Unities abgeben: Nur für joe_knight
Zitat:
Original erstellt von StephanKausM:
das ist nicht Euer Ernst!!!! Das ist DIN Standard! Ich kann hier leider nicht sagen, ich habe mich davon verabschiedet. Abgewickelte Schnittverläufe werden verlangt.
Und wenn es DIN-Standard ist, dann hat der gewünschte Ansichtstyp doch seine Tücken, weil er sich nämlich um die DIN nicht wirklich kümmert.
Es hat ja keiner behauptet, sie wären nicht machbar. ------------------
Gruß
Udo  Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
