Hallo,

ich habe folgendes Problem:

Zur Darstellung der Auslenkung einer Feder in ProE habe ich die Feder 2x modelliert und in eine Baugruppe eingefügt. Nun möchte ich davon eine Zeichnung generieren wobei die ausgelenkte Feder schraffiert dargestellt werden soll.
Ich habe mal ein wenig mit der Foliensteuerung probiert. Allerdings hat es nicht geklappt.

Wie kann ich das nun bewerkstelligen?

mfg
orowan
-----------------
student@FH Hannover
Win2000
Wf2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielleicht einen Schnitt darstellen und nur die eine Feder geschnitten darstellen und Schraffur anpassen?
Habe ich Dein Ziel richtig hellgesehen?
Wenn nicht umschreibe Deine Absichten etwas genauer!

Mahlzeit, Baste

------------------
Wir hatten nie 'ne Schulung in Pro/E
Wir hatten nie 'ne Schulung in Pro/I
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hi,

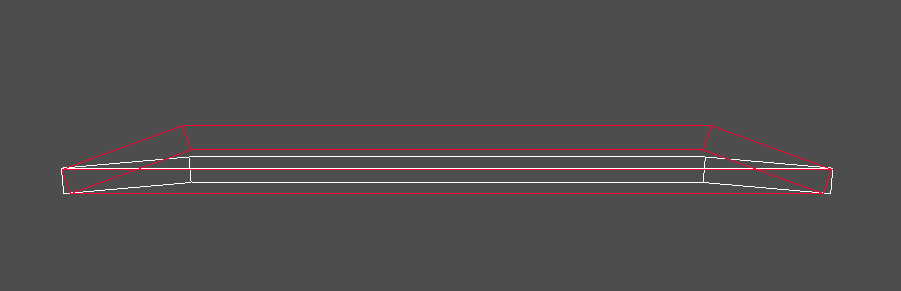

also konkrete Skzizze: 2 Tellerfedern(je ein part) in einer Baugruppe. Bei der Ableitung soll eine Feder(die rote) nur als Strichlierte Linie dargestellt werden.

Hoffe das es jetzt klarer ist.

mfg
orowan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ahh!
Ansicht->Modelldarstellung->Komponentendarstellung "Ausblenden" oder so
nagel mich aber bitte nicht fest!

Mahlzeit, Baste
(Hab jetzt frei bis Mittwoch  )
Wünsche allen CAD.delern schönes Wochenende + Feiertag!!!

------------------
Wir hatten nie 'ne Schulung in Pro/E
Wir hatten nie 'ne Schulung in Pro/I
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß!

[Diese Nachricht wurde von Pro_Blem am 29. Sep. 2006 editiert.]

[Diese Nachricht wurde von Pro_Blem am 29. Sep. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Wie wärs, wenn du eine Feder als Volumen (sollte die sein, die den verbauten Zustand darstellt), die zweite als Fläche darstellst. Über die Kantendarstellung gibst du der 2. Feder einen anderen Linienstil (z.B.: Strich-Punkt-Punkt).

Oder, nein, sogar noch besser: du erzeugst einen Querschnitt und hast die verbaute Feder schraffiert, die zweite ohne Schraffur.
Nein, doch nicht gut, weil da geht dann die HLR darstellung nicht. Also doch wie anfangs beschrieben.

mfg
Thomas

------------------
DELL PRECISION 380 (P4-3,8GHz; Quadro FX1400 128MB; 3GB RAM)
Win XP Pro SP2; IL3.4; WiFi2 M170 (WiFi 3 im Test)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi,

@Pro_Blem:
so kann ich zwar in der Baugruppe die ansicht ändern, aber wie kann ich in der Zeichnung die Linienart auf zb. Phantom ändern?

@kritzi
Bin dabei. kann ich denn das Part als ganzes selektieren? Ich schaffe nur die einzelnen Kanten was sehr mühselig sein kann(bei größeren Elementen. Kannst du das mit der Kantendarstellung genauer erklären?

thx

mfg
orowan

[Diese Nachricht wurde von orowan am 29. Sep. 2006 editiert.]

[Diese Nachricht wurde von orowan am 29. Sep. 2006 editiert.]

[Diese Nachricht wurde von orowan am 29. Sep. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von orowan:
...
Kannst du das mit der Kantendarstellung genauer erklären?

---

... nicht Kanten... sondern Komponentendarstellung ist das Stichwort!

------------------
Gruß Frank

[Diese Nachricht wurde von frank08 am 29. Sep. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von frank08:
  ... nicht Kanten... sondern Komponentendarstellung ist das Stichwort!

---

Ah, jetzt klappts. Kann ich denn einzelen Kanten, zur bessern Übersicht, auch aus der Ansicht löschen?

mfg
orowan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Naja, ich dachte, wenn es sich nur um eine kleine Tellerfeder handelt, ist die Auswahl der Kanten akzeptabel, für mehrere oder komplexe Bauteil sollte man schon die Komponentendarstellung verwenden.

Der Ansatz mit der Fläche wäre auch nur für die Modellierung im Teil gedacht, damit man das betroffene Teil auch im natürlichen Zustand erkennen kann.

mfg
Thomas

------------------
DELL PRECISION 380 (P4-3,8GHz; Quadro FX1400 128MB; 3GB RAM)
Win XP Pro SP2; IL3.4; WiFi2 M170 (WiFi 3 im Test)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi,

so nun eine kleine erweiterung meines Problems.
Ich habe ein Baugruppe bestehend aus lagergehäuse, lagerdeckel, lager,... Bei der Zeichnungsableitung der Baugruppe möchte ich nun den Deckel 3x einzeichnen. Das erste Mal mit den Nennmaßen(als Volllinie), die anderen beiden Male mit den jeweiligen Ober- bzw. Untergrenze der Maße im Phantomlinienstil.
Zweck ist es zu zeigen, dass der Deckel nicht das Lager berührt sondern immer an der Außenseite Gehäuse dichtet.

In der Zeichnung mache ich eine 2D Vollschnitt und stelle die Schraffur auf einen sehr großen Abstand damit sie nicht gezeigt wird. Nun wähle ich unter Ansicht->Zeichnungsanzeige->Komponentendarstellung und versuche meine Komponente anzuwählen. Dabei erhalte ich nun die Fehlermeldung: Querschnitt-Ansicht des Bereichs kann nicht gewählt werden.

Geht das hier nicht oder habe ich etwas falsch gemacht?

mfg
orowan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mahlzeit!

Kannst Du bei der Auswahl nicht nur die 'Komponente in Ansicht' sondern die Komponente in allen Ansichten auf dem Blatt anwählen (geht im Menü-Manager) und dann den Deckel in einer anderen Ansicht anwählen - Nur zum testen.

Grüße, Baste

------------------
Wir hatten nie 'ne Schulung in Pro/E
Wir hatten nie 'ne Schulung in Pro/I
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo,

@pro_blem
ja hast recht, so funktioniert es. Musste ein wenig das Layout ändern aber nun klappt es.

mfg
orowan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
