Thema: KE als Foto einfügen (2107 mal gelesen)
|
Sbugfan Mitglied Student

 Beiträge: 20 Registriert: 21.05.2006 Windows XP SolidWorks 06 Pro E Wildfire
|
erstellt am: 12. Sep. 2006 22:38 <-- editieren / zitieren --> Unities abgeben:
Hay alle zusammen Bin Neueinsteiger in ProE. Mache zurzeit den Techniker Fachrichtung Maschinenbau und arbeite in der Schule mit SolidWorks meine Technikerarbeit habe ich gerade angefangen und mach diese bei einem Firma die mit ProE arbeitet. Hab mich jetzt Schrittweise in das Programm eingearbeitet undmuss sagen bis jetzt liefs ganz gut. Meine Frage jetzt ist ob ich einen fertigen Volumenkörper aus ProE heraus ähnlich wie ein Foto "ausschneiden" und dann in die Technikerarbeit als Bild eifügen kann. Hoffe habs halbwegs so beschrieben das man es versteht ich will also das bis jetzt bestehende 3D Modell als Bild in das Dekplatt meiner Technikerarbeit in WORD einfügen. Denk mal die Fachmänner unter euch schmunzeln über so eine Frage aber leider hab ich es bis jetzt noch nicht selber herausgefunden. Auserdem wäre es noch ganz nützlich mal zu wissen was für ein Buch ihr empfehlen würdet um sich in ProE selbst einzuarbeiten. Danke schonmal Vorab Gruß Steffen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
armino Mitglied

 Beiträge: 239 Registriert: 17.04.2002 Wildfire 2.0 WV M250 nVIDIA Quadro fx1700 INNEO Startup-Tools 2007 Windows XP 32-bit Intel Core 2 Duo 2.66 GHz HP 2 GB PC2-6400 DDR2-800
|
erstellt am: 12. Sep. 2006 23:14 <-- editieren / zitieren --> Unities abgeben:          Nur für Sbugfan
|
the_sad_harlekin Mitglied PDM/CAD Administration

 Beiträge: 441 Registriert: 07.10.2004 Pro/E WF2 M230 Intralink 3.4 M020 SAP R3 Windows XP SP2 Pentium(R) 4 CPU 3.60GHz Quadro FX 1400 [128 MB]
|
erstellt am: 13. Sep. 2006 01:09 <-- editieren / zitieren --> Unities abgeben:          Nur für Sbugfan

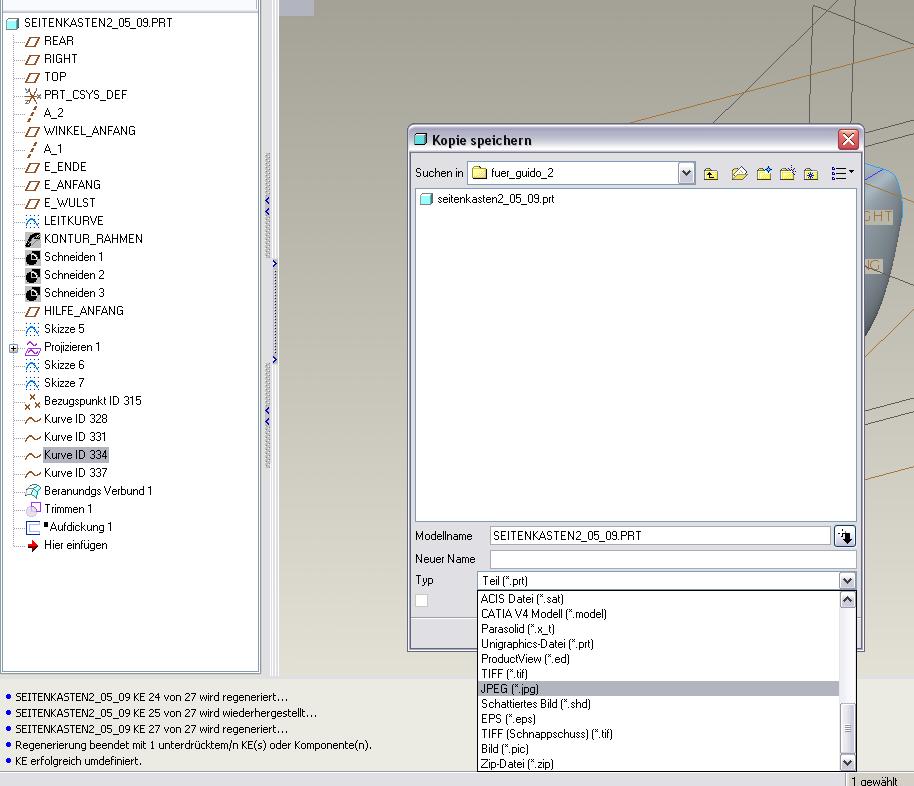

Hallo, willkommen und Gratulation.... .... zur Wahl des richtigen Pro/gramms (wenn auch nicht ganz freiwillig) Ein einfaches Bild (jpeg) kannst du wie schon von Armino erwähnt über >>Datei >>Kopie speichern erstellen. Es öffnet sich ein Fenster (siehe Anhang). Dort einfach das gewünschte Format wählen. Ebenso kannst du auch sehr hochwertige Bilder rendern. Dazu wählst du >>Ansicht >>Modell einrichten >>Render-Steuerung Diese Variante ist zwar komplizierter; aufwendiger und erfordert etwas Übung, aber man kann sehr schöne, hochwertige Bilder erstellen.(z.B. für ein Deckblatt) Gruß und viel Erfolg bei deiner Arbeit Harlekin PS: hier noch zwei Links mit guten Pro/E-Erklärungen/Übungen für den Einstieg. http://www.tu-chemnitz.de/mb/KonstrLehre/ProE/proe.html http://www.cad.hs-ulm.de/proengineer/lehrunterlagen/ Buchempfehlung hab ich keine, aber davon müsstest du hier in der Suche genug finden PPS: bitte fülle noch deine System-Info aus
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JPietsch Ehrenmitglied V.I.P. h.c. Administrator PDMLink

 Beiträge: 5611 Registriert: 12.09.2002
|
erstellt am: 13. Sep. 2006 05:15 <-- editieren / zitieren --> Unities abgeben:          Nur für Sbugfan
|
docci Mitglied Dipl.-Ing. (FH)

 Beiträge: 219 Registriert: 01.04.2005 creo paramatric 3.0 m110
|
erstellt am: 13. Sep. 2006 07:31 <-- editieren / zitieren --> Unities abgeben:          Nur für Sbugfan
Zitat: Original erstellt von JPietsch: Warum nicht einfach als Screenshot?
...weil man anschließend noch mindestens ein weiteres programm öffnen muß um das ding zuzuschneiden und die quali nur schwer beeinflußbar ist?! ------------------ "Hast du ein Problem, versuche es zu lösen. Kannst du es nicht lösen, so mache kein Problem daraus." [Siddharta Gautama] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arni1 Ehrenmitglied V.I.P. h.c.

 Beiträge: 3985 Registriert: 17.12.2002 Pro/E seit Version 11 Creo6 HP Z210 Intel Xeon 3.3GHz; 20 GB RAM NVIDIA Quadro 2000 HP ZR30w Win10 64bit
|
erstellt am: 13. Sep. 2006 07:48 <-- editieren / zitieren --> Unities abgeben:          Nur für Sbugfan
Hallo! Zum Erstellen von Screenshot's gibt es einige gute Programme. Wir verwenden SNAGIT Für simple Bilder benutze ich aber auch ein mapkey, welches mir während dem Ausführen des mapkeys erlaubt, das Modell zu drehen+zoomen, das Modell schattiert, definierte Lichtquellen hinzufügt+ dann eben mit #Speichern_als #JPG ein Bild in einer bestimmten Größe+ Auflösung abspeichert. Gruß Arni Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
creative2005 Mitglied Teamleiter Pro/E (Maschinenbautechniker)

 Beiträge: 502 Registriert: 15.12.2005 Windows XP SP2 + alle Hotfixes Wildfire 3.0 M100 Intralink 3.4 M020 Intel Core 2 Duo 6400 2x 2,13 GHz; 2GB RAM nvidia Quadro FX1500
|
erstellt am: 13. Sep. 2006 07:49 <-- editieren / zitieren --> Unities abgeben:          Nur für Sbugfan

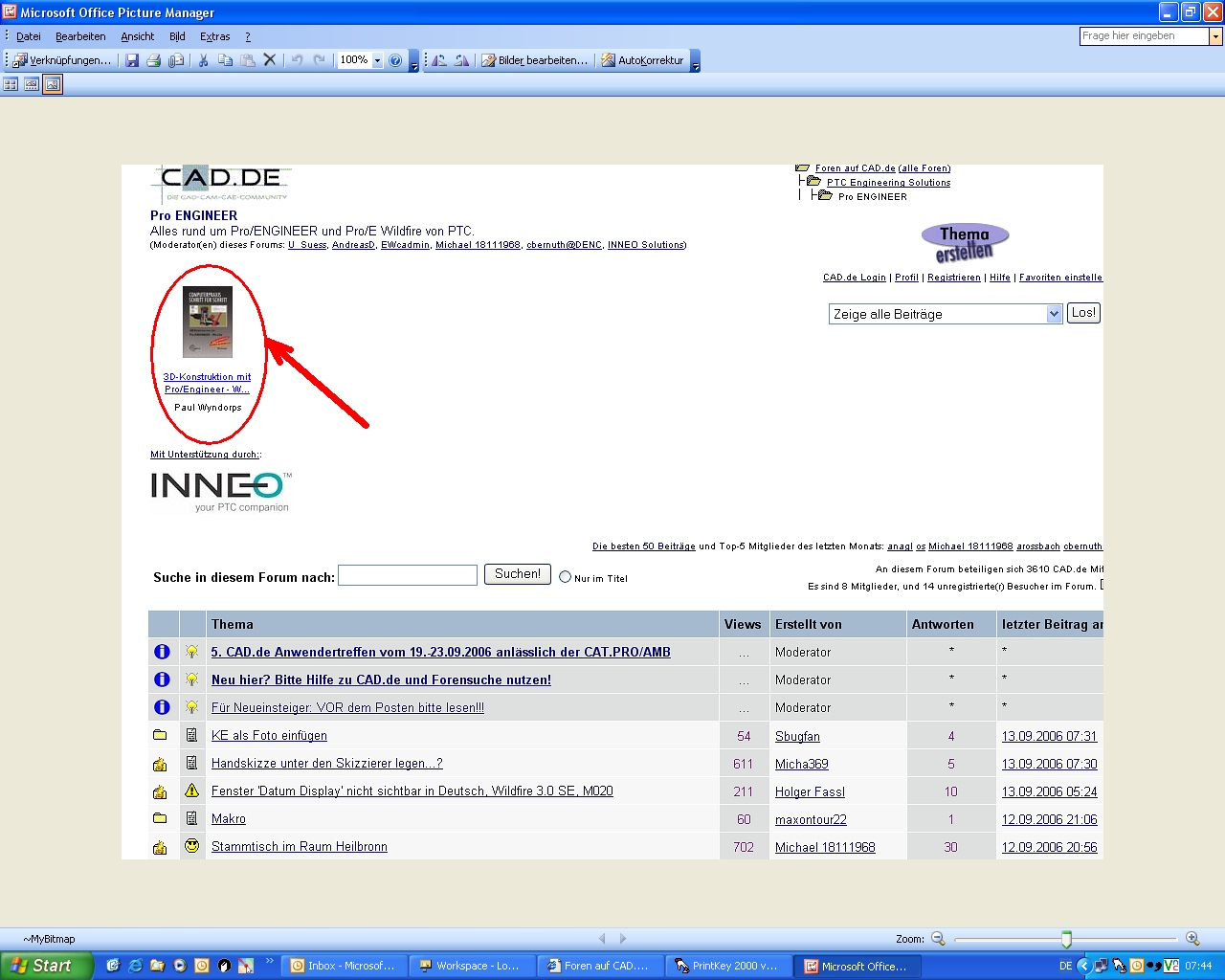

Moin moin, als Buchempfehlung kann ich zum Einstieg nur das Buch "3D-Konstruktion mit Pro/Engineer" empfehlen. Sehr angenehmer Einstieg in Pro/E. Auch ohne Studentenversion und Startuptools nutzbar. Gruß Patrick
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
the_sad_harlekin Mitglied PDM/CAD Administration

 Beiträge: 441 Registriert: 07.10.2004 Pro/E WF2 M230 Intralink 3.4 M020 SAP R3 Windows XP SP2 Pentium(R) 4 CPU 3.60GHz Quadro FX 1400 [128 MB]
|
erstellt am: 13. Sep. 2006 08:13 <-- editieren / zitieren --> Unities abgeben:          Nur für Sbugfan
Moin JPietsch, du hast natürlich Recht, ein einfacher Screenshot ist auch möglich. Diese sollten allerdings nach meiner Meinung nicht in einer wissenschaftlichen arbeitverwendet werden. Es sei denn ich kann die Auflösung meines Monitors sehr hoch schrauben. Ebenso sollte die Modellqualität vor dem Screenshot erhöht werden. In meinem Arbeiten hatte ich mit einfachen Screenshot im Nachhinein immer Probleme beim Drucken. Gruß Harlekin @Sbugfan: Wenn du, wie JPietsch vorschlägt, einen einfachen Screenshot verwenden willst solltest du vorher die Qualität der Darstellung erhöhen. Dazu wählst du >>Ansicht >>Darstellungseinstellungen >> Modelldarstellung. Im Fenster das sich öffnet wählst du dann die dritte Registerkarte (siehe Anhang) Vorsicht allerdings: je höher die Qualität je schlechter die Performance von Pro/E (also für das normale Arbeiten die Einstellungen evtl. zurücksetzen)
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
EWcadmin Moderator Konstrukteur (Dipl.-Ing. Maschinenbau), CAD-/PDM-Admin.


 Beiträge: 3254 Registriert: 27.10.2005
|
erstellt am: 13. Sep. 2006 09:00 <-- editieren / zitieren --> Unities abgeben:          Nur für Sbugfan
Moin Zusammen, @Steffen: Hast Du diesen Beitrag über Screenshots in WF2 mal gelesen? Da solltest Du auf alle Fälle ein Programm finden, mit dem Du nichts mehr nacharbeiten musst und Deinen "Screenshot" direkt verwenden kannst. HTH. Zu den Büchern kann ich auch sagen, versuch die Links oder nimm das Buch von Prof. Wyndorps: 3D-Konstruktion mit Pro/Engineer - Wildfire, was Patrick (creative2005) Dir schon empfohlen hat. Ansonsten viel Erfolg mit Deiner Technikerarbeit. ------------------ Grüße aus OWL Thomas ProE macht Spaß - viel ProE macht viel Spaß ! (Zitat, frei nach meinem ProE-Beibringer) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael 18111968 Moderator F&E & CAD


 Beiträge: 4893 Registriert: 25.07.2002 Wildfire 4 M220 (+SUT 2012) PDMLink 9.1 M050 NVIDIA Quadro FX 1700 Intel DualCore E8400 / 8GB WinXP 64 Prof. SP2
|
erstellt am: 13. Sep. 2006 09:23 <-- editieren / zitieren --> Unities abgeben:          Nur für Sbugfan
Also ich finde Screenshots ja auch recht hilfreich für eMails, PDFs und Anleitungen jeder Art, aber da es hier bestimmt um qualitativ hochwertige Ausdrucke geht (und da Studenten bei der Bildschirmauflösung eher zu 800x600 neigen  ), würde ich auch den "Umweg" über "speichern unter" gehen, die Auflösung und die Blattgröße hochschrauben und dann noch mal manuell mit einem "Malprogramm" eingreifen - so ein fetter Farblaser will gefüttert werden!! Das drucktechnische Niveau der heutigen Arbeiten ist mit den Tintenstrahl-Ausdrucken zu Zeiten meiner Semesterarbeiten wohl nicht mehr zu vergleichen... ------------------ Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht! (Truman Burbank in "Die Truman-Show") Viele Grüße aus dem Raum Heilbronn, Michael. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sbugfan Mitglied Student

 Beiträge: 20 Registriert: 21.05.2006 Windows XP SolidWorks 06 Pro E Wildfire
|
erstellt am: 13. Sep. 2006 10:00 <-- editieren / zitieren --> Unities abgeben:
Hay Leute Na das gieng ja schnell. Vielen dank für die vielen Tips werd gleich nachher hinseitzen und das ganze mal testen. Denke das bekomm ich dann auch hin. Werd ale Varianten mal testen und dann die für mich beste benutzen. Auch für die Links und die Buchtips danke das Buch hab ich schon länger im Auge war mir aber nicht sicher. Hab vom Unternehmen zwar Schulungsunterlagen von PTC bekommen die bringen aber ohne die dazugehörige ÜbungsCD nicht viel und das Buch das ich hab(CAD to go!Pro/Engineer Bauteile,Baugr...) Ist zwar für den Einstig halbwegs OK aber geht kaum ins Detail und einiges an wichtigen Dingen fehlt. Daher muß ein neues Nachschlagewerk zum Einarbeiten her. Also Danke an alle Gruß Steffen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Schmare Mitglied

 Beiträge: 55 Registriert: 24.02.2006 WF2 M90
|
erstellt am: 13. Sep. 2006 23:13 <-- editieren / zitieren --> Unities abgeben:          Nur für Sbugfan
Hallo Sbugfan, nur so am Rande, wenn Du für die Präsentation Deiner Arbeit -so was muss man ja hin und wieder machen- kein Pro/E zur Verfügung hast, kannst Du Dir relativ einfach ein PDF des 3D Modells anlegen. Den Acrobat 3D zur Erstellung gibts bei adobe als zeitlich begrenzte Testversion gratis. Besonders Leute, die noch nie an einem 3D Arbeitsplatz gesessen haben sind von diesen PDFs sehr angetan . Und wie schon erwähnt, kannst Du alleine mit dem Adobe Reader 7.0, welcher auf (fast) jedem Rechner installiert ist, Präsentieren. Show ist das halbe Leben. Die Erstellung ist kein Hexenwerk und nahezu selbst erklärend. Für Dein Deckblatt solltest Du auch mal mit den Renderfunktionen rum spielen. Beschreibung z.B. hier www.cad.hs-ulm.de/uploads/media/wf2_farb_render.pdf oder die Suche im Forum bemühen. Da kann man tolle Sachen machen. Wollte ich nur erwähnt haben. Viel Erfolg bei Deiner Arbeit! Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sbugfan Mitglied Student

 Beiträge: 20 Registriert: 21.05.2006 Windows XP SolidWorks 06 Pro E Wildfire
|
erstellt am: 15. Sep. 2006 00:42 <-- editieren / zitieren --> Unities abgeben:
Hay Super danke für die Tips. Also hab gleich noch ne Frage da mein Beitrag schon recht nach unten gerutscht ist hoff ich das das noch jemand liest wenn nicht versuch ich es später nochmal mit nem neuen Beitrag. Also hab von der Firma bei der ich meine Technikerarbeit mache die Konstruktion die ich verbessern/ändern soll als komplette Baugruppe bekommen wie oben ja schon beschrieben. Jetzt ist mir nach dem Einarbeiten ja schon das ein oder andere klar geworden, aber eins eben nicht: Wenn ich die Baugruppe öffne steht ein Hinweis bei einem Ke der Baugruppe und zwar bei einer Bohrung (kleines Schriftfeld mit nem genauen Bohrungshinweis). Diesen Hinweis kann man weder anwählen noch irgendwie entfernen. Auf jeden Fall weis ich noch nicht wie er weg gehen soll. Da ist bei über 30 Teilen der Baugruppe nur bei einem recht unwichtigen Teil dieser Hinweis und der soll weg weil er dem Foto einfach nicht steht  und ich wissen möchte wie man sowas hin bzw. weg bekommt. Kann mir da wer weiterhelfen wie bekomm ich diesen Hinweis von der Bohrung weg? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael 18111968 Moderator F&E & CAD


 Beiträge: 4893 Registriert: 25.07.2002 Wildfire 4 M220 (+SUT 2012) PDMLink 9.1 M050 NVIDIA Quadro FX 1700 Intel DualCore E8400 / 8GB WinXP 64 Prof. SP2
|
erstellt am: 15. Sep. 2006 07:08 <-- editieren / zitieren --> Unities abgeben:          Nur für Sbugfan
Zitat: Original erstellt von Sbugfan: hoff ich das das noch jemand liest wenn nicht versuch ich es später nochmal mit nem neuen Beitrag. [...] Wenn ich die Baugruppe öffne steht ein Hinweis bei einem Ke der Baugruppe und zwar bei einer Bohrung (kleines Schriftfeld mit nem genauen Bohrungshinweis). [...] und ich wissen möchte wie man sowas hin bzw. weg bekommt. Kann mir da wer weiterhelfen wie bekomm ich diesen Hinweis von der Bohrung weg?
Normalerweise bitte nur ein Thema pro Beitrag, sonst funktioniert die Suche nicht mehr richtig. Ausserdem bitte Deine SYSinfo ausfüllen, dann muss man vor dem Antworten nicht nach Deiner Pro/E-Version und der Hardware fragen... Aber jetzt: Deine Bohrungsinfo ist eine 3D-Notiz, ein- und ausblenden kannst Du sie über das Menü Tools/Umgebung, dann das Häkchen bei 3D-Notizen rein/raus. Ausserdem kriegst Du sie weg, indem Du mit der rechten Maus drauf klickst, dann "wegnehmen". HTH und ------------------ Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht! (Truman Burbank in "Die Truman-Show") Viele Grüße aus dem Raum Heilbronn, Michael. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
