Autor Thema:  importierte Kurvendatei (geschlossene Kurve) (2278 mal gelesen)
stevieda
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von stevieda an!   Senden Sie eine Private Message an stevieda  Schreiben Sie einen Gästebucheintrag für stevieda

Beiträge: 138
Registriert: 21.11.2003

Pro/E Wildfire 5.0 F000
Inventor Pro 12
SolidWorks 2009 SP1
NX 6
CATIA V5 R18

erstellt am: 24. Mai. 2006 16:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Kurve.ibl.txt


Hallo Community,

ich habe bereits sowohl die Pro/E-Hilfe als auch dieses Forum konsultiert und leider keine befriedigende Antwort erhalten. Vielleicht diesmal auf diesem Weg:

Ich möchte eine Kurvendatei (*.ibl) importieren -> siehe Anhang. Dabei soll der Kurvenzug (gemäß Definition in der ibl-Datei) geschlossen sein. Allerdings soll diese geschlossene Kurve überall tangential ineinander übergehen. Also auch zwischen Start- und Endpunkt.

Wie kann ich das realisieren? Alternativ hätte ich noch die Möglichkeit eine Punktedatei (*.pts) einzulesen, einen Spline durch dieses Punktefeld zu legen und anschließend die Tangentialität im Start- und Endpunkt der Kurve zu definieren. Leider brauche ich dafür immer eine Achse, Kante, Fläche, etc.). Lässt sich das nicht auf einfacherem Weg mittels ibl-File lösen?

Vielen Dank für jede Form der Hilfe, Anregung oder auch Kritik.

------------------
Gruß,
Stevie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

COMPUTERSPACE
Mitglied
Sysadmin und Anwender


Sehen Sie sich das Profil von COMPUTERSPACE an!   Senden Sie eine Private Message an COMPUTERSPACE  Schreiben Sie einen Gästebucheintrag für COMPUTERSPACE

Beiträge: 1149
Registriert: 06.01.2005

Dell M90, T2400, 4Gb, FX 2500M, W7 32bit, WF5/M65/Produktiv
MS Server 2008 64bit + INTRALINK 9.1 M040

erstellt am: 24. Mai. 2006 16:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für stevieda 10 Unities + Antwort hilfreich




Hallo,

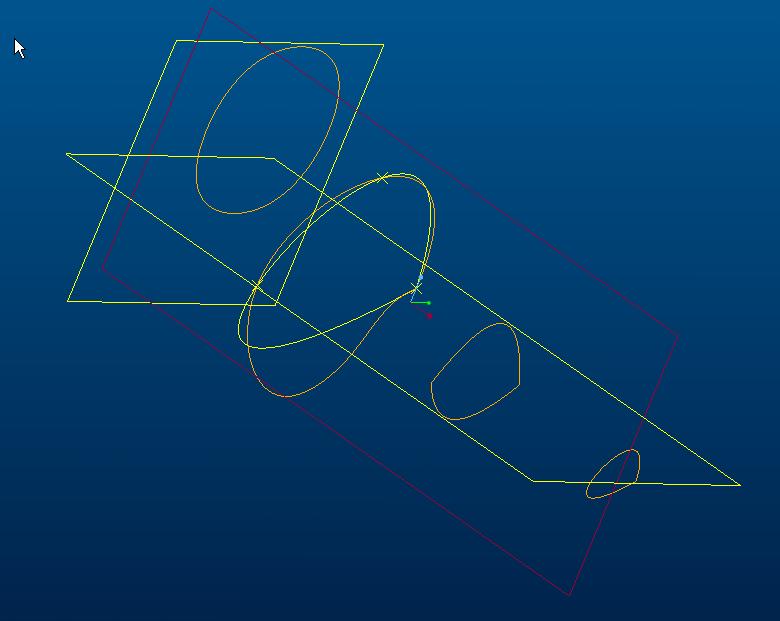

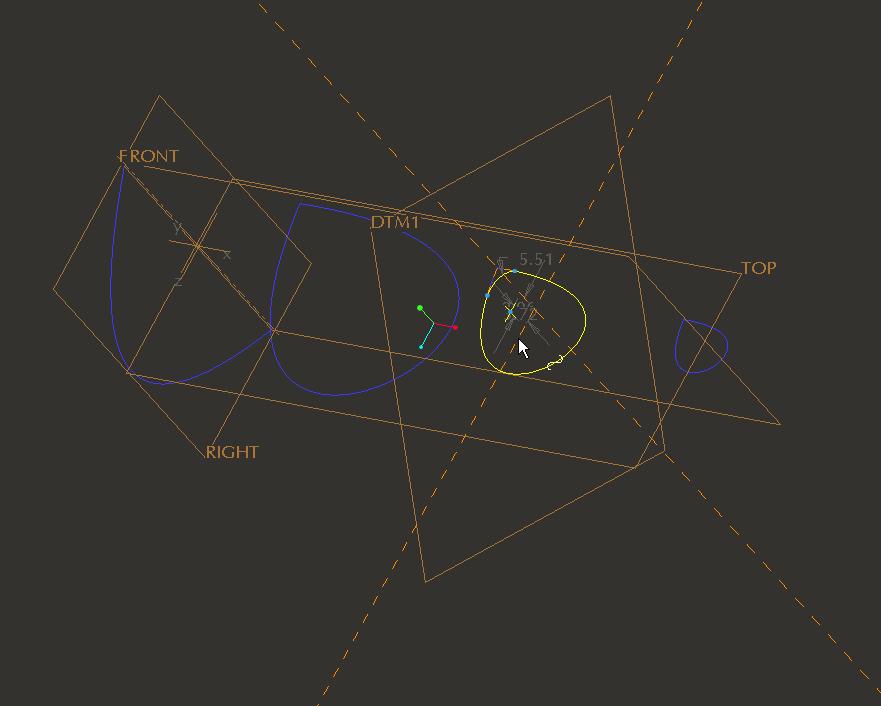

ich habe einmal deine Kurven eingelesen. Habe dann durch die Kurven Ebenen gelegt, bin in den Skizzierer gegangen und habe mir dort die Kurven durchgepaust. Dann habe ich dort wo gewünscht eine tangentiale Verundung eingeführt und voila Ergebnis siehst du im Anhang.

------------------
Dell M90, T2400, 1Gb, FX 2500M , XP, M200, ILINK 3.3

[Diese Nachricht wurde von COMPUTERSPACE am 24. Mai. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

stevieda
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von stevieda an!   Senden Sie eine Private Message an stevieda  Schreiben Sie einen Gästebucheintrag für stevieda

Beiträge: 138
Registriert: 21.11.2003

Pro/E Wildfire 5.0 F000
Inventor Pro 12
SolidWorks 2009 SP1
NX 6
CATIA V5 R18

erstellt am: 24. Mai. 2006 16:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Computerspace,

die Idee ist wirklich nicht schlecht. Allerdings bedeutet das bei einer Vielzahl von Kurven einen nicht unerheblichen Zusatzaufwand. Ich könnte genauso gut mein Modell komplettieren, d.h. Flächen über meine Kurven legen und anschließend die Flächen verrunden. Das ist aber nicht ganz was ich mir vorstelle. Idealerweise kann ich die Tangentialität bereits im ibl-File definieren. Aber wie?

Jedes ibl-File fängt mit den Angaben "open" und "arclength" an. Welche Alternativen habe ich denn noch? Pro/E kennt auch "closed" (im Gegensatz zu "close"), jedoch kann ich keinen Unterschied erkennen. Und was kann ich noch außer "arclength" angeben? Leider sind solche Dinge in der Pro/E-Hilfe nirgendwo erklärt.

Trotzdem vielen Dank Computerspace!

------------------
Gruß,
Stevie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

COMPUTERSPACE
Mitglied
Sysadmin und Anwender


Sehen Sie sich das Profil von COMPUTERSPACE an!   Senden Sie eine Private Message an COMPUTERSPACE  Schreiben Sie einen Gästebucheintrag für COMPUTERSPACE

Beiträge: 1149
Registriert: 06.01.2005

Dell M90, T2400, 4Gb, FX 2500M, W7 32bit, WF5/M65/Produktiv
MS Server 2008 64bit + INTRALINK 9.1 M040

erstellt am: 25. Mai. 2006 20:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für stevieda 10 Unities + Antwort hilfreich




Hallo,

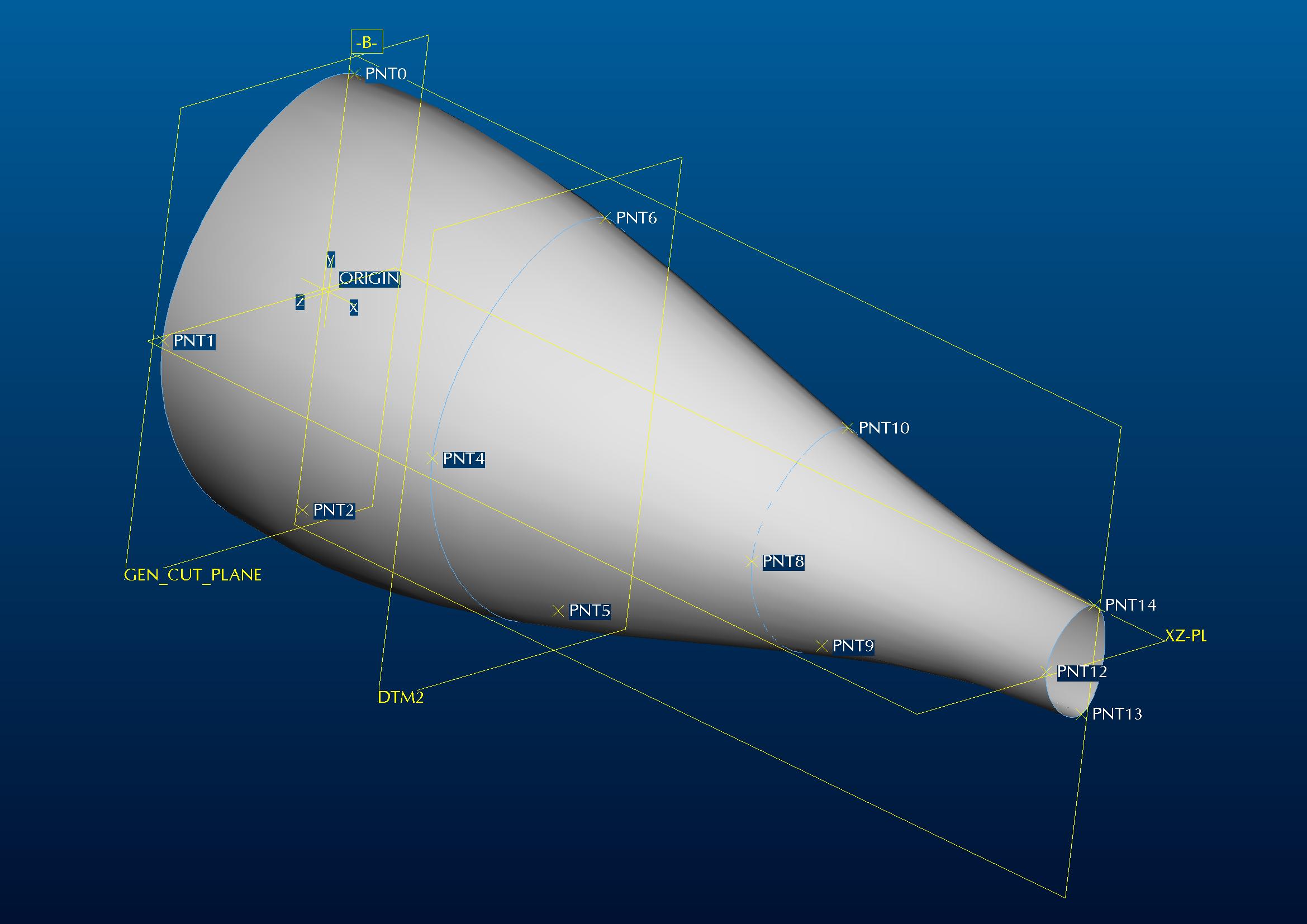

ich habe mir nochmals deine Kurven angeschaut und habe auch die Punktdefinition verwendet und anschließend Splines erzeugt. Auch hier gibt es keinen tangentialen Übergang, da die Anzahl der Punkte zu gering ist. Du mußt nur die Anzahl der Punkte erhöhen (siehe auch Anhang), so daß die Kontur besser approximiert wird. Ich habe dies für die hintere Kontur einmal durchgeführt.
