Wir haben in unserem Betrieb UDFs für das Erzeugen von Bohrungen und Gewinden. Neben metrischen Gewinden benutzen wir auch Gasrohrgewinde (inch).
Unser Problem ist nun, dass Durchmessermasse auf den Zeichnungen in "mm" angezeigt werden. Gewünscht wäre eine Bezeichnung wie: G1/4"
Kann man eine solche Bezeichnung automatisch bei der UDF-Erzeugung anzeigen lassen, ohne dass man mit Tricks und viel Aufwand manuell nachhelfen muss?
- Die Massangaben für die UDF-Erzeugung sind in einer Familientabelle hinterlegt
- Wir arbeiten mit Wildfire 2.0

Danke für eure Tipps...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo rollifun

Lass dir doch das Gewinde als Notiz anzeigen

Gruss armino

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Oder:
Im Gewinde-Ke einen Parameter für diese Bezeichnung erzeugen zB: gewinde
Das Gewindemaß editieren und unter dem Maß diesen Parameter eintragen
Ø@D
&Gewinde:FID_9914
UDF erzeugen, das Gewindemaß + den Parameter "gewinde" dort aufnehmen, fertig.
Ein Gewindebemaßung sieht dann so aus:
Ø20.96
G1/2
Idealer wäre es, wenn man das ursprungliche Maß zumindest in Klammern setzen könnte, funzt aber nicht, weil jedes eingetragene Zeichen bei der Bemaßung bei Verwendung mittels UDF ans Ende der Maßzahl wandert zB. Dieser Eintrag (Ø20.96) sieht nach dem Absetzen des UDF so aus: Ø20.96()

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von armino:
Hallo rollifun

Lass dir doch das Gewinde als Notiz anzeigen

Gruss armino

---

Genau so bemassen wir im Moment unsere Zoll-Gewinde.
Die Nachteile: Bemassung ist nicht assoziativ und die Darstellung nicht nach Zeichnungsnorm.

Unser Ziel ist:
- Text wie: G1/4" auf normaler Masslinie
- Text assoziativ über Familientabelle
- das metrische Mass der Gewindekosmetik auf Zeichnung nicht sichtbar

hat jemand ein ähnliches Problem gelöst?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo rollifun!

Das Problem mit den Zollgewinden lösen wir so:
Bei der Gewindeeditierung im Modell, Maß anwählen über Eigenschaften in Bemassungstext gehen und das Originalmaß löschen, statt dem großen D ein grosses O schreiben (keine Null) und anschliessend das Maß in gewünschter Form schreiben. zB. G1/8".

Gruß Mortemer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Mortemer:
Hallo rollifun!

Das Problem mit den Zollgewinden lösen wir so:
Bei der Gewindeeditierung im Modell, Maß anwählen über Eigenschaften in Bemassungstext gehen und das Originalmaß löschen, statt dem großen D ein grosses O schreiben (keine Null) und anschliessend das Maß in gewünschter Form schreiben. zB. G1/8".

Gruß Mortemer

---

Danke Mortemer für Deine Antwort.

Wir haben Deinen Vorschlag ausprobiert.
Leider schaffen wir es nicht, die original Masszahl zu löschen. Diese wird immer zum eigenen Text G... angezeigt. Diese Doppelbezeichnung auf der Zeichnung ist verwirrend, wir können das der Fertigung nicht zumuten.
Vieleicht haben wir Deine Ausführungen falsch verstanden und etwas nicht richtig gemacht.
Bitte melde Dich noch mal.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Mortemer:
Bei der Gewindeeditierung im Modell, Maß anwählen über Eigenschaften in Bemassungstext gehen und das Originalmaß löschen, statt dem großen D ein grosses O schreiben (keine Null)...

---

Das glaube ich Dir einfach nicht. Pro/E läßt es nicht zu, dass Modellbemaßungen gelöscht/überschrieben werden. Das geht ausschließlich mit Bemaßungen, welche in der Zeichnung erzeugt wurden. HTH

------------------
Gruß
Udo            Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo

Nicht ganz, denkt man an Referenzbemassungen und Anmerkungs-KEs.

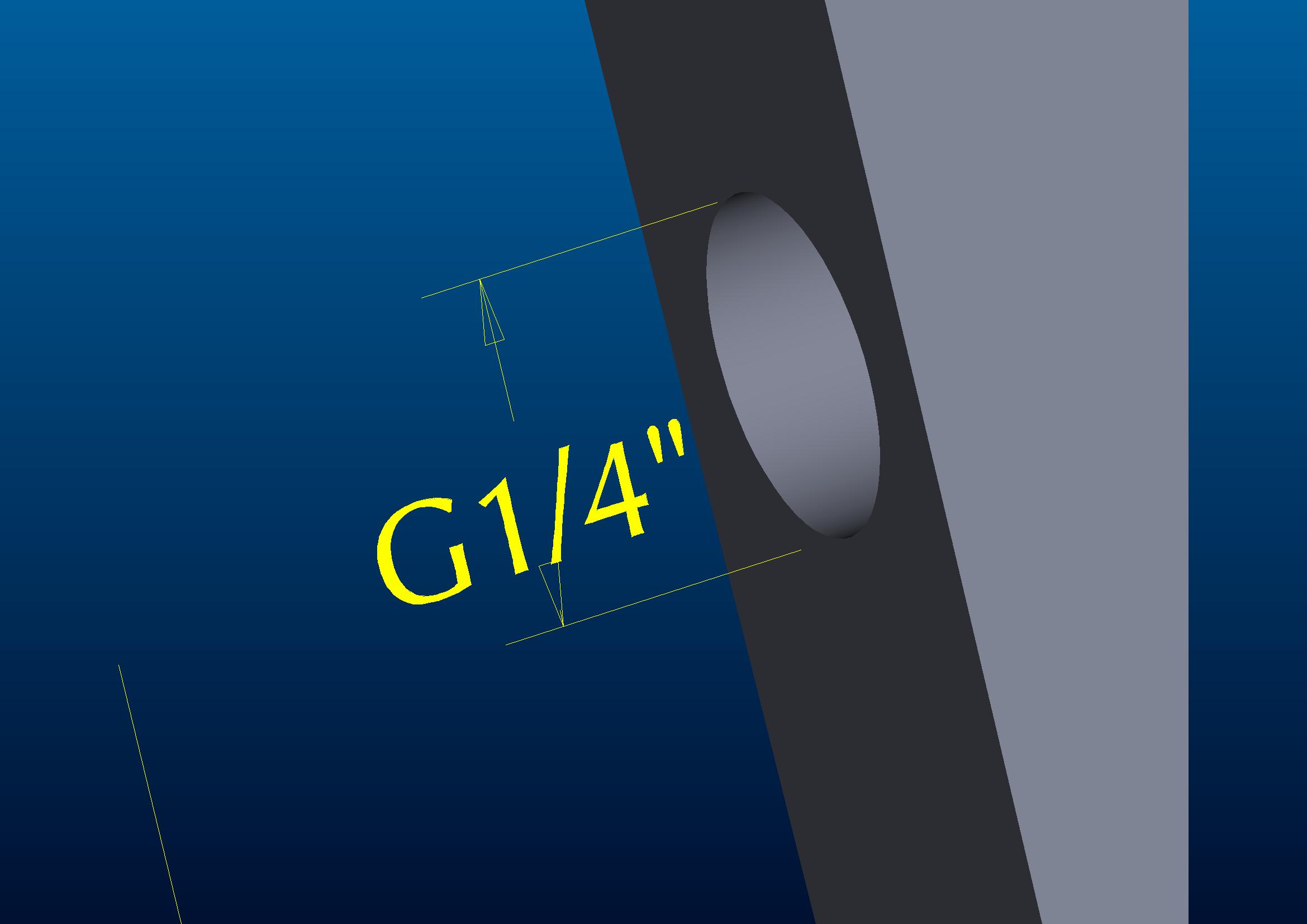

Die gehn auch im Modell. Siehe neben.

Gruß
Olaf

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von os:
Nicht ganz, denkt man an Referenzbemassungen und Anmerkungs-KEs.
Die gehn auch im Modell. Siehe neben.

---

Ach dieser neumodische Quatsch! Auf nichts kann man sich mehr verlassen.
Danke für den Hinweis.

------------------
Gruß
Udo            Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von U_Suess:
Referenzbemssungen

---

sind kein neumodischer Quatsch sondern gibt es schom mindestens seit Rev. 17
@ UDO *will einmal recht haben*

@olaf gute Idee Zusatz-Frage Kann man eigentlich zöllige Maße nicht mit Dual-Dimension erschlagen??
@all
Kann man eigentlich schon in WF2 AnmerkunksKE's in UDF's einbauen

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Dual-dimensioning funktioniert halt nur in der Zeichnung.
Mal sehen, was es bringt die Maße auf Bruch umzustellen und auf diese Art was zu machen.

Anmerkungs-KE kann man ins UDF packen. Wo es nach wie vor hapert ist der Parameter für G1/4. Den kann man zwar auch ins UDF packen. Er wird aber nach wie vor beim Einbau nicht berücksichtigt.

Gruß
Olaf

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Olaf!

Bist Du sicher, daß man Anmerkungs-Ke ins UDF packen kann?
Also mit WF2-M130 kommt noch immer folgende Meldung:
"Anmerkungs-KE ist unzulässig in UDF-Definition"

Achja, bezüglich der Verwendung eines Parameters im UDF:
Einfach diesen Parameterin einer Beziehung verwenden, dann wird er mitgenommen!

Gruß
Arni

[Diese Nachricht wurde von arni1 am 04. Mai. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von anagl:
sind kein neumodischer Quatsch sondern gibt es schom mindestens seit Rev. 17
@ UDO *will einmal recht haben*

---

ALOIS! Du willst mich doch nicht etwa zum Editieren des Beitrages zwingen?
Ich meinte natürlich die Anmerkungs-KEs. Habe leider noch keine Zeit gehabt, herauszufinden, welchen Vorteil ich davon habe. Bisher habe ich eher meine Problemchen damit (Geometrische Toleranzen ... )

------------------
Gruß
Udo            Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von U_Suess:
  Bisher habe ich eher meine Problemchen damit (Geometrische Toleranzen ... )

---

Hallu U_,
vielen Dank für die Indo. Könntest du vielleichr einmal näher darlegen welcher Art diese "Problemchen" sind. Danke

------------------
Dell M90, T2400, 1Gb, FX 2500M , W2K, M200, ILINK 3.3

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

sind keine wirklichen Probleme .... nur eben die notwendigen Anpassungen unserer Startteile, das die Anmerkungen im Teil nicht mehr stören ... und wie es immer ist, kommen solche Sachen, wenn die Projekte am dringendsten sind

------------------
Gruß
Udo            Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von os:
Hallo

Nicht ganz, denkt man an Referenzbemassungen und Anmerkungs-KEs.
Die gehn auch im Modell. Siehe neben.

Gruß
Olaf

---

Hallo Olaf

Wir haben deinen Vorschlag mit Anmerkungs-KE ausprobiert.
Leider heben wir keine Erfahrung mit Anmerkungs-KEs.
Bei den Anmerkungs-Typen "Gesteuerte Bemassung" und "Referenzbemassung" lassen sich die Masszahlen wie bei der normalen Bemassung leider nicht überschreiben...

Wie müssen wir vorgehen um ein Resultat gemäss deinem Beispiel zu erhalten?
Kann die Schriftart von Anmerkungstext geändert werden?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von rollifun:

Wie müssen wir vorgehen um ein Resultat gemäss deinem Beispiel zu erhalten?
Kann die Schriftart von Anmerkungstext geändert werden?

---

Bemaßung überschreiben mit zB:
@OG1/4

Die Schriftart paßt sich in der Zeichnung der eingestellten Schriftart an, im Modell nicht!

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

@arni

hast Recht. Gerade mal auf der M180 probiert. Mit Anmerkungs-KE das Gleiche wie bei dir. Ich bin mir aber sicher, das es mit irgendeinem Maß und UDF geklappt hat.
Kanns vieleicht mal jemand auf der M150 probieren? (Wäre zwar äußerst unwahrscheinlich aber auch nicht undenkbar). Vieleicht wars auch eine Referenzbemassung im UDF. Bekomme ich aber im Moment auch nicht hin.
Ichs versuchs heute abend noch mal auf der M150.

Gruß
Olaf

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von arni1:
Bemaßung überschreiben mit zB:
@OG1/4

Die Schriftart paßt sich in der Zeichnung der eingestellten Schriftart an, im Modell nicht!

Gruß
Arni

---

Funktioniert - Danke!
Wie kann ich die Anmerkungs-KEs in der Zeichnung anzeigen lassen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
du gehst auf Zeigen/Wegnehmen Zeigen - Notizen etc.
Auswahl treffen
fertig

------------------
Dell M90, T2400, 1Gb, FX 2500M , W2K, M200, ILINK 3.3

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

udffeats.txt

Hallo

@arni
Jetzt brat mir einer nen Storch. Ich hatte mich oben mit der WV vertan. Habe es gerade noch mal auf der M120 nachvollzogen und was soll ich sagen................es geht. Ich habe ein Anmerkungs-KE im UDF (siehe neben die UDFfeaturelist).
Wie gesagt, mit der M180 gehts auch nicht.
Sollten denn so elementare Dinge durch Wochenversionen bestimmt sein?
Ich werde am Montag dieses UDF mal mit der M180 öffnen und anschließend mal nen Anruf starten, um zu erfahren, welche Funktionalität nun gewünscht, erlaubt oder beabsichtigt ist.

Gruß
Olaf

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
für die WF3 gibt es eine neue option

auto_show_3d_detail_items yes

und alle 3D-Detailelemente mit definierten Anmerkungsebenen in Zeichnungsansichten werden automatisch angezeigt, sofern die Orientierung und Ansichtsrichtung in der Zeichnungsansicht mit der Anmerkungsebene übereinstimmen.

------------------
Dell M90, T2400, 1Gb, FX 2500M , W2K, M200, ILINK 3.3

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
