Thema: Bemaßung zu einem Element außerhalb des sichtbaren Bereichs (458 mal gelesen)
|
SteMiBe
Mitglied
Maschinenbau Techniker
   Beiträge: 8
Registriert: 06.10.2003
|
erstellt am: 02. Mrz. 2006 18:03  <-- editieren / zitieren -->   Unities abgeben:
Hallo WF2 Leidens-Kollegen, Situationsbeschreibung:
Wir konstruieren hauptsächlich mit größeren Baugruppen (BG) und benutzen aus diesem Grund sehr stark Vereinfachte Darstellungen (VD).

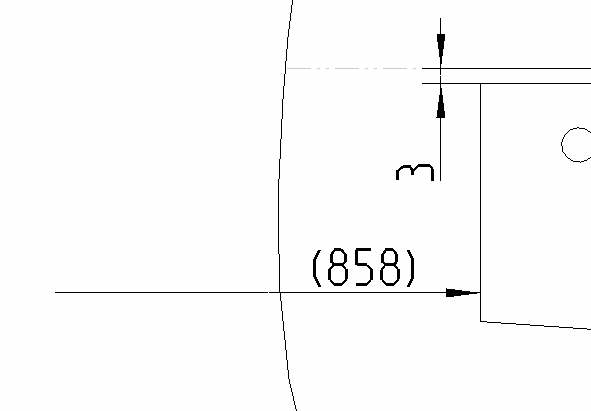

In Zeichnungen wirk sich dies so aus, das eigentlich jede Ansicht seine eigene VD hat. Nun ist es häufig nötig, das man zu bestimmten Hauptachsen (Wagenmitte etc.) ein Maß setzen muss. Siehe Bild 1. Dieses Maß wurde noch in 2001 erzeugt in WF2 scheitert die Erzeugung weiterer.
Zur Information:
Es ist berücksichtigt, das alle Elemente (hier sind es Achsen) auch in der VD eingeschlossen sind.
Vorgehensweise bei 2001:
1. Wählen der Kante aus der Ansicht
2. Wählen der Achse aus dem Modellbaum
3. Rechtsklick in die Ansicht wohin das Maß soll.
Fertig!
Vorgehnsweise in WF2:
???
Bisherige Fehlversuche:
Auswahl aus Modelbaum
Auswahl aus anderer Ansicht
Strg Taste gedrückt halten
Hoch Taste gedrückt halten
Alt Taste.... usw.
Bitte um Hilfe.
Lieben Gruß
Unsere Version:
WF2 M150
------------------
SteMiBe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MVossen
Mitglied
Dipl.-Ing.
Beiträge: 185
Registriert: 28.03.2002 ProE Wildfire 2.0 M120
ProFile als PDM
im Test WF4.0
|
erstellt am: 02. Mrz. 2006 18:18 <-- editieren / zitieren --> Unities abgeben: Nur für SteMiBe

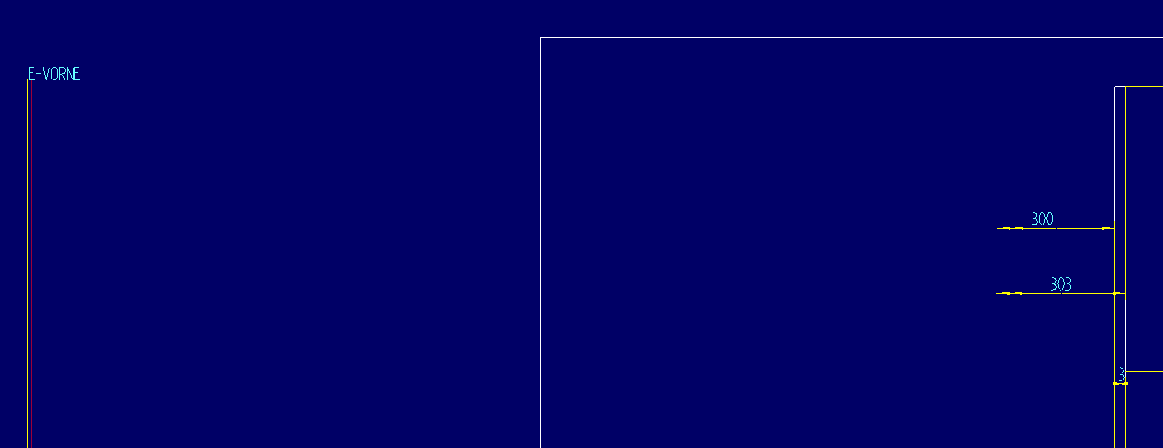

Hallo SteMiBe, meinst du ein solches Mass (s. Screenshot)? Das funktioniert bei mir sowohl mit Anklicken des Elements auf der Zeichnung, als auch mit Anklicken im Modellbaum. Danach habe ich nur die eine Masshilfslinie weggenommen. Gruss ------------------
MVossen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SteMiBe
Mitglied
Maschinenbau Techniker
Beiträge: 8
Registriert: 06.10.2003
|
erstellt am: 02. Mrz. 2006 18:36 <-- editieren / zitieren --> Unities abgeben:
|
SteMiBe
Mitglied
Maschinenbau Techniker
Beiträge: 8
Registriert: 06.10.2003 Windows XP Professional x64 Edition Version2003 SP1, Intel Xenon 3,6 GHz, 8GB RAM
Grafikkarte: NVIDIA Quadro FX 3500/4400 (256 MB)
|
erstellt am: 02. Mrz. 2006 18:50 <-- editieren / zitieren --> Unities abgeben:
Habe nun noch mehr ausprobiert... Ebenen und Körperkanten funktionieren aber meine Achsen wollen nicht! Werde nun versuchen es mit Ebenene zu lösen... Sollte irgend jemand mal für die Achsen eine Lösung finden... Bitte Bescheid geben. Vielen Dank nochmal an MVossen...  Lieben Gruß
------------------
SteMiBe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
neuer
Mitglied
Techn. Zeichner
Beiträge: 383
Registriert: 21.01.2006 WF1, M150, StuED
WIN2000
|
erstellt am: 02. Mrz. 2006 20:35 <-- editieren / zitieren --> Unities abgeben: Nur für SteMiBe
Hallo beieinander, Da muss ich mich jetzt mal ranhängen: Bis zur 2001er Version gabs doch auch ein Bemaßungsmenü, wo man ein Element zu einer/m "Menüebene"; "Menüachse"; "Menüpunkt" und einem mit Namen definierten feature bemaßen konnte.
Hat dieses Menü die PTC abgeschafft, ab WF1? Das war doch "Ultra nützlich". Oder versteckt sich das irgendwo, und ich finde es nicht? Bemaßen über den Modellbaum werd ich mal ausprobieren. Ne Antwort wär gut, Danke Gruß, neuer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arni1
Ehrenmitglied V.I.P. h.c.
Beiträge: 3985
Registriert: 17.12.2002 Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit
|
erstellt am: 03. Mrz. 2006 07:37 <-- editieren / zitieren --> Unities abgeben: Nur für SteMiBe
Wurde ersetzt durch das Suchen-Tool. Gefällt mir auch nicht besonders. Habe es jetzt probiert, interessanterweise kann man im Suchentool aber "Achse" als Auswahl nicht finden zur Maßerzeugung! Bleibt wohl nur noch der Ausweg die Achsen und event. Folien einblenden für die Maßerzeugung bzw. mit Ebenen arbeiten. Gruß
Arni [Diese Nachricht wurde von arni1 am 03. Mrz. 2006 editiert.] [Diese Nachricht wurde von arni1 am 03. Mrz. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Aurelius
Mitglied
Technischer Zeichner
Beiträge: 115
Registriert: 13.07.2007 Wildfire 3.0 M100
Intralink 3.4 M020
CT-3dEvolution 2006.447
Intel Core2 Duo
nVidia Quadro FX 1500
Windows XP64
|
erstellt am: 11. Mrz. 2008 08:08 <-- editieren / zitieren --> Unities abgeben: Nur für SteMiBe
|
Jensenmann
Mitglied
Konstrukteur, Kunststoffspritzguss, Extrusion
Beiträge: 533
Registriert: 14.08.2007 Pro/e WII Beta
Pro/e WF3 M150
Pro/e WF4 M050
Pro/e Nintendo DS
EMX 5.0 M060
|
erstellt am: 11. Mrz. 2008 08:23 <-- editieren / zitieren --> Unities abgeben: Nur für SteMiBe
Zitat:
Original erstellt von arni1:
[i]
Habe es jetzt probiert, interessanterweise kann man im Suchentool aber "Achse" als Auswahl nicht finden zur Maßerzeugung!
i]
 Genau. Da kann man ja keine Achsen suchen, Regeln für Folien kann man auch nur mit Features "hat Achsen" suchen... hmpf... ------------------
Aller hopp, und bis dann ! Der Jensenmann Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
