Hallo alle zusammen,

Hätte da nocheinmal eine Frage zu Geometrischen Toleranzen.
Ich erzeuge sie wie im Bildanhang dargestellt, jetzt möchte ich aber noch zum Schluss ein rechteck mit einem Buchstaben hinzufügen "Bezugsbuchstabe". Wie bekomme ich so etwas hin?
Über Zusatztext wird am Schluss zwar ein Buchstabe erzeugt aber ohne rechteck.

Danke in voraus

Gruß l.pesch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kalle_ok
Mitglied

Senden Sie eine Private Message an kalle_ok

Schreiben Sie einen Gästebucheintrag für kalle_ok

Beiträge: 1164
Registriert: 01.03.2002

WF2: M250

erstellt am: 28. Feb. 2006 14:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für l.pesch


HTH.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 28. Feb. 2006 14:44

<-- editieren / zitieren -->

Hallo,

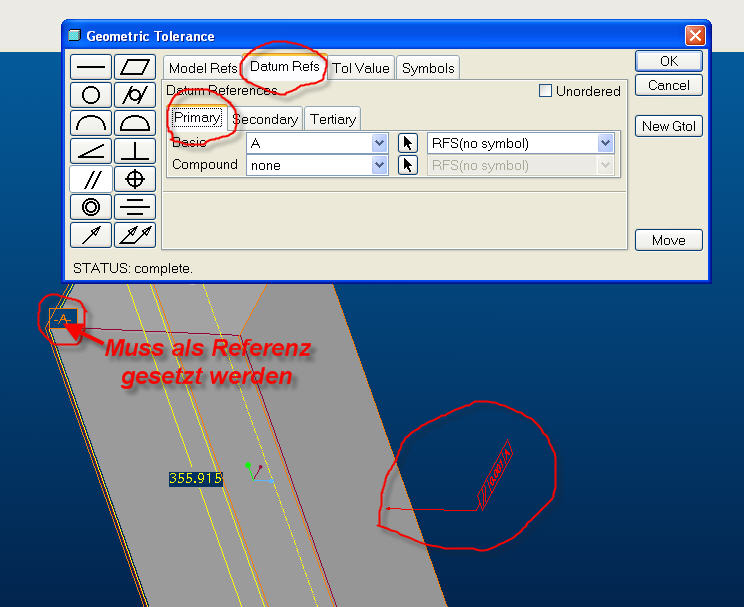

der Bezug muss im Modell erst einmal erzeugt werden. Ebene auswählen - editieren - Bezug. Dann kann man in der Zeichnung diesen bezug als Primäre referenz für das Symbol wählen und es erscheint.

------------------
Gruß aus dem Norden

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Senden Sie eine Private Message an U_Suess

Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 28. Feb. 2006 14:46

<-- editieren / zitieren -->

Unities abgeben:

Nur für l.pesch


Ich finde es zwar ganz gut, wenn Du Dich jetzt dazu entschlossen hast, diese Frage in einem neuen Thema zu stellen.

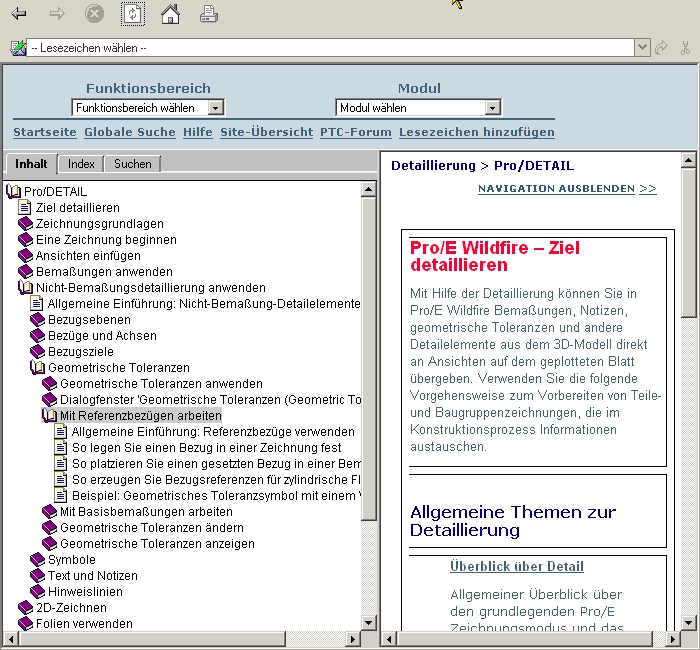

Aber bist Du schon mal auf die Idee gekommen, für solche Sachen erst einmal die Hilfe von Pro/E zu durchstöbern? Schau doch mal da rein (siehe Bild), da findet sich sicher etwas, was Du ausprobieren kannst. Und erst wenn das nicht geht, ...

------------------
