Thema: Kräfte und Momente für Illustrationen (365 mal gelesen)
|
samoscm
Mitglied
Student
   Beiträge: 10
Registriert: 12.02.2006
|
erstellt am: 13. Feb. 2006 13:41  <-- editieren / zitieren -->   Unities abgeben:
Versuche schon seit längerem, für meine Studienarbeit Kräfte, Momente, Drücke, etc. in meine 3D-Zeichnungen einzuzeichnen. Es sollten also im Prinzip lediglich (gekrümmte) Pfeile dargestellt werden, die dann beschriftet werden. Habe bisher noch keine Möglichkeite entdecken können mit ProE WF 2. Habe es auch bereits mit SolidWorks 2005 oder Catia V5 versucht. Würde mich wundern, wenn es keiner dieser Programme schafft. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design

Beiträge: 2131
Registriert: 19.07.2001 DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24
|
erstellt am: 13. Feb. 2006 13:49 <-- editieren / zitieren --> Unities abgeben: Nur für samoscm
|
samoscm
Mitglied
Student
Beiträge: 10
Registriert: 12.02.2006
|
erstellt am: 13. Feb. 2006 14:02 <-- editieren / zitieren --> Unities abgeben:
|
cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design
Beiträge: 2131
Registriert: 19.07.2001 DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24
|
erstellt am: 13. Feb. 2006 15:29 <-- editieren / zitieren --> Unities abgeben: Nur für samoscm

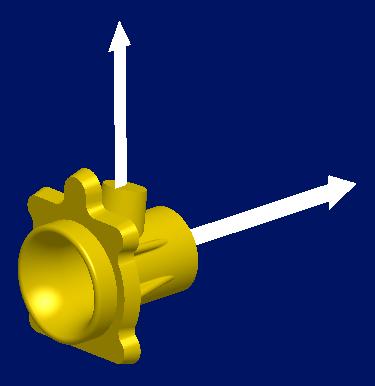

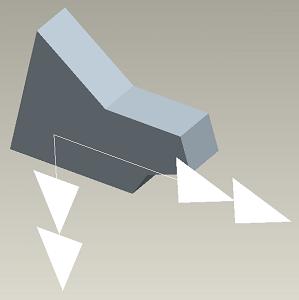

So, habe einen gefüllten Pfeil als Symbol erstellt. Läßt sich je nach Erzeugung skalieren und mit Text versehen. Dieser wird dann als Anmerkungs-KE / Symbol eingefügt... ...vielleicht ein Ansatz... ------------------
Gruß,
:cybernuth:  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hoggels
Mitglied
Beiträge: 3
Registriert: 25.04.2005 Intel: 1700 Mhz, 2GB, NVIDIA QuadroFX Go1000
Software: WF2 M190, WF3 M010, ProductView 7.0, Division Mockup 200i² 2006180
|
erstellt am: 13. Feb. 2006 16:19 <-- editieren / zitieren --> Unities abgeben: Nur für samoscm
|
samoscm
Mitglied
Student
Beiträge: 10
Registriert: 12.02.2006
|
erstellt am: 13. Feb. 2006 16:43 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank. Das kommt dem ganzen auf jeden Fall schon sehr Nahe! Das einzige was ich leider nicht hinbekomme ist, das Symbol zu skalieren. Bei mir ist die Höhe beim Einfügen der Anmerkung als Symbol leider festgesetzt und kann nicht geändert werden. Noch eine Frage: Benutze die englische Version und weiss, leider nicht was der Anwendungs-KE ist?! Grüße Samoscm Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
