Hallo,

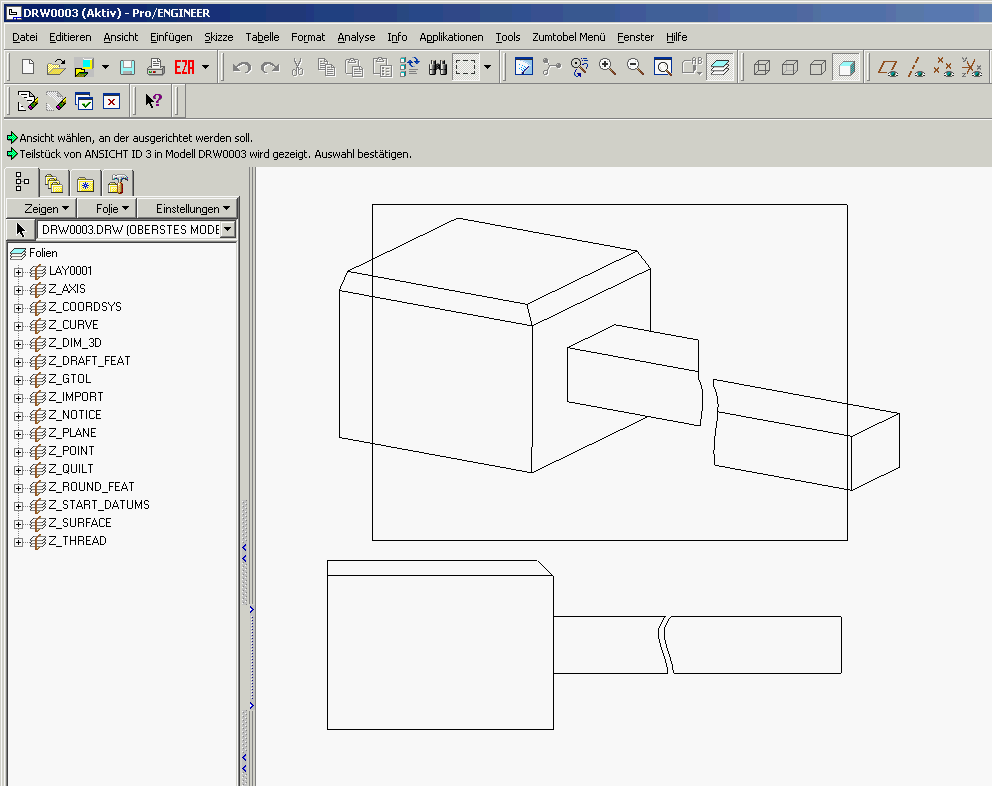

gibt es in Pro/E WF2.0 eine Möglichkeit eine Bruchansicht von einer 3D Ansicht in der Zeichnung auszurichten? (siehe Anhang)

------------------
kilga marcel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Cornelsen
Mitglied
CAD Admin Konstrukteur

Senden Sie eine Private Message an Cornelsen

Schreiben Sie einen Gästebucheintrag für Cornelsen

Beiträge: 366
Registriert: 14.02.2002

Centrino Duo 2,7 GHz
WFIII-M180
SW 2007
Nvidia 1500
WINXP Pro

erstellt am: 11. Jan. 2006 15:53

<-- editieren / zitieren -->

Unities abgeben:

Nur für kilma

dann musst Du zwei Ansichten machen.

aber so ist es doch korrekt!

------------------
CU
Corni

niemals wieder Handarbeit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddy
Mitglied
CAD-Trainer und Geschäftsführer bei der ARINDA GmbH

Senden Sie eine Private Message an Teddy

Schreiben Sie einen Gästebucheintrag für Teddy

Beiträge: 338
Registriert: 27.02.2002

Creo2-Creo9 div. WV
Win11
Dell M7760

erstellt am: 11. Jan. 2006 16:11

<-- editieren / zitieren -->

Unities abgeben:

Nur für kilma

Hi Marcel,

die einzige Möglichkeit die ich kenne ist, dass du eine Basisansicht in 3D machst mit der Option Sichtbarer Bereich > Teilansicht. Nun beschreibst du den einen Teil deiner Bruchansicht manuell. Dies wiederholst du in einer weiteren Basisansicht mit gleicher Orientierung für den anderen Teil der Bruchansicht.
Anschließend kannst du die Beiden Ansichten so zurecht schieben das es optisch paßt. Ggf. Kannst du dir eine 2D-Linie entlang einer Kante von Ansicht 1 erzeugen, zu der du Ansicht 2 ausrichtest. Die Linie löschst du anschließend. Alternativ könntest du auch den Ursprung beider Ansichten auf eine Höhe bringen und die Ansichten anschließend ausrichten. Vorteil ist, das sich die Ansichten wie Projektionsansichten verhalten.
Gruß Teddy
