Hallo, ich habe ein Problem beim Einbau einer Komponente.

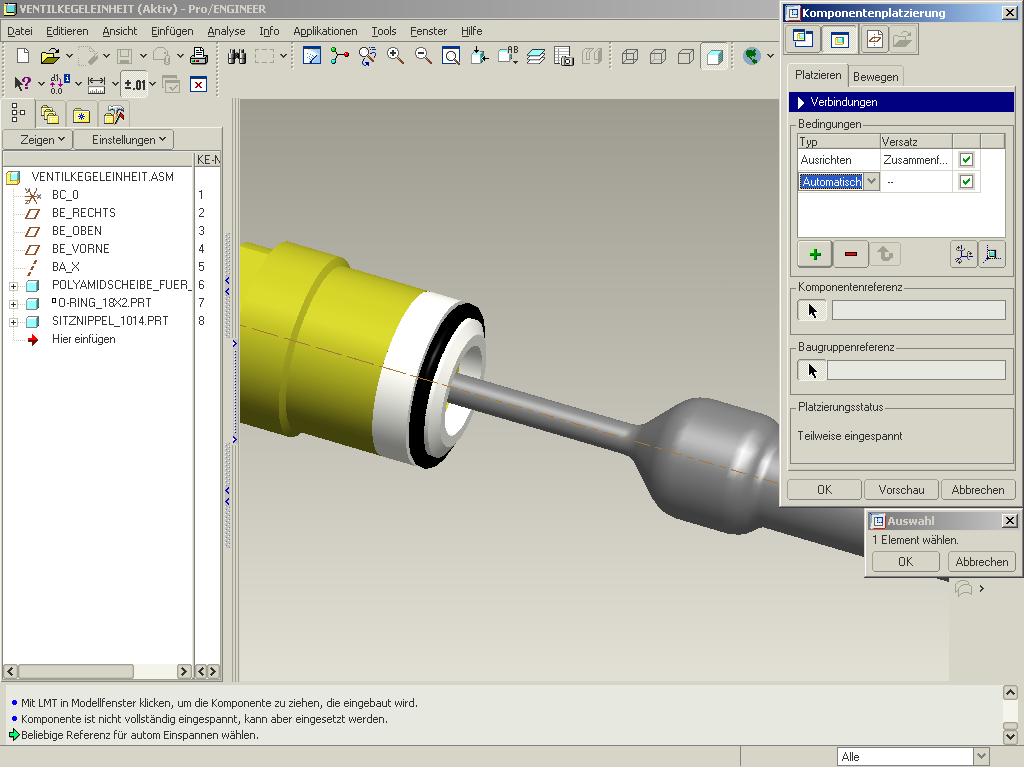

Ich hab einen Screenshot als Anhang reingesetzt. Dort sieht man einen Ventilkegel (grau) und den dazugehörigen Sitz aus Polyamid (weiss).
Der Kegel soll mit der schrägen Fläche genau auf der Kante des Sitzes aufliegen. Ich könnte das zwar "so inetwa" hinschieben, aber das wäre ja dann nicht genau. in der Komponentenplatzierung kann ich diese Teile nicht zusammenfügen, hab schon alles versucht. Habe ich etwas übersehen?

Danke schonmal.

------------------
"Viele Grüsse"
"aus Stuttgart!!!"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur




Sehen Sie sich das Profil von U_Suess an!   Senden Sie eine Private Message an U_Suess  Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 02. Dez. 2005 08:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Doktor_Mechanik 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Doktor_Mechanik:
... in der Komponentenplatzierung kann ich diese Teile nicht zusammenfügen, hab schon alles versucht. Habe ich etwas übersehen?

Ja, Du hast etwas übersehen und etwas vergessen! Manchmal ist es einfach besser, wenn man sich nicht auf eine Automatik verläßt.
Gehe mal in den Komponentenplatzierung-Typ. Dort findest Du noch einige Sachen, welche schon vordefiniert sind. Mit den Typen

  • Punkt auf Fläche
  • Kante auf Fläche
solltest Du es hinbekommen.

------------------
Gruß
Udo            Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hagen123
Ehrenmitglied V.I.P. h.c.
Application Specialist


Sehen Sie sich das Profil von hagen123 an!   Senden Sie eine Private Message an hagen123  Schreiben Sie einen Gästebucheintrag für hagen123

Beiträge: 2312
Registriert: 12.11.2000

Pro/Engineer Wildfire 4
Pro/Intralink 3.4

erstellt am: 02. Dez. 2005 08:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Doktor_Mechanik 10 Unities + Antwort hilfreich

... kann ich nicht genau erkennen, aber zwei kegel koennen mit einer bedingung erschlagen werden. gegengerichtet (2 kegelflaechen anklicken). dann sind natuerlich noch die rotationsmoeglichkeit da (oder annahmen zulassen).

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 02. Dez. 2005 08:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo,
geht meine ich nur mit Punkt auf Fläche. An der Kante entlangfahren bis ein Punkt gefunden wird (Endpunkt eines der beiden Halbkreise der Kante) und Kegelfläche wählen.

------------------
Gruß aus dem Norden

Doktor_Mechanik
Mitglied
Industriemeister


Sehen Sie sich das Profil von Doktor_Mechanik an!   Senden Sie eine Private Message an Doktor_Mechanik  Schreiben Sie einen Gästebucheintrag für Doktor_Mechanik

Beiträge: 85
Registriert: 17.02.2005

HP Z4 G4
NVIDIA Quadro P1000
MS Windows 10 pro
Creo 4
Genius Tools
Startup Tools 2009

erstellt am: 02. Dez. 2005 09:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

Kante auf Fläche geht nicht, da die Kante gerade sein muss.
Punkt auf Fläche funktioniert (danke!), aber das dreht mir den Kegel (grau) genau um 180 grad um. Dann ist er verkehrt herum eingebaut. Wie berichtige ich das?

------------------
"Viele Grüsse"
"aus Stuttgart!!!"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur




Sehen Sie sich das Profil von U_Suess an!   Senden Sie eine Private Message an U_Suess  Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 02. Dez. 2005 09:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Doktor_Mechanik 10 Unities + Antwort hilfreich

Wie wäre es denn dann mal mit einer zusätzlichen Bedingung, welche die Orientierung wieder richtig stellt

zwei Flächen wählen und im Feld "Versatz" auf orientieren umschalten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doktor_Mechanik
Mitglied
Industriemeister


Sehen Sie sich das Profil von Doktor_Mechanik an!   Senden Sie eine Private Message an Doktor_Mechanik  Schreiben Sie einen Gästebucheintrag für Doktor_Mechanik

Beiträge: 85
Registriert: 17.02.2005

erstellt am: 02. Dez. 2005 09:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke danke!

Habe den Tip von U-Suess befolgt.
Zwei flächen angewählt und statt "Versatz" habe ich "AUSRICHTEN" ausgewählt. Jetzt passt es!
Danke.

------------------
