Thema: Kreise schön rund....... (2795 mal gelesen)
|
Jens2001
Mitglied
Ingenieur
   Beiträge: 558
Registriert: 27.09.2004 Mobile Workstation HP Compaq 8710w 4GB-RAM NVIDIA Quadro FX 1600M WinVista 64bit CAD: Pro/E Wildfire 4.0 FEM:Ansys 11 SP1 Workbench 11 SP1 (Compaq/HP Dual Xeon P4 2x2 GHz Worstation 1,5 GB RAM Garfik: Wildcat VP880 CAD: Pro/E Wildfire 2.0 FEM: Ansys 10, Workbench 10)
|
erstellt am: 14. Okt. 2005 10:57  <-- editieren / zitieren -->   Unities abgeben:
Hallo..... wie heißt denn gleich noch mal der Schalter, an dem ich drehen muß, damit mir "runde Sachen" auch schön rund und nciht als Polygone dargestellt werden......
ehm..... in WF 2.0.....
wußte zwar wie das geht aber ich finde es im Moment nciht und stehe etwas auf dem Schlauch..... habe zwar in der Suchfunktion und Hilfe nach rund und eckig gesucht, da gibt es auch unter garantie was zu..... nur fallen m,ir im Moment nicht die passenden Suchbegriffe ein....... Vielen Dank!
Und Euch allen ein schönes WE
wünscht Jens Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 14. Okt. 2005 11:00 <-- editieren / zitieren --> Unities abgeben: Nur für Jens2001
 Was willst Du machen? Exportieren? Oder ist es nur die Darstellung? Bitte kein solches Gestammel.  ------------------
Gruß
U. Süß  Keine Panik, Du arbeitest mit Pro/E! (Thomas alias giatsc, übersetzt von mir ;-) )  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 14. Okt. 2005 11:04 <-- editieren / zitieren --> Unities abgeben: Nur für Jens2001
Einerseits die Einstellungen im #Ansicht #Darstellungseinstellungen#Modelldarstellung #Schattierungsqualität bzw Kanten darstellung oder evtl. Modellgenauigkeit. vielleicht nochamls das störende genauer Aussehen beschreiben ------------------
Servus
Alois Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jens2001
Mitglied
Ingenieur
Beiträge: 558
Registriert: 27.09.2004 Mobile Workstation HP Compaq 8710w 4GB-RAM NVIDIA Quadro FX 1600M WinVista 64bit CAD: Pro/E Wildfire 4.0 FEM:Ansys 11 SP1 Workbench 11 SP1 (Compaq/HP Dual Xeon P4 2x2 GHz Worstation 1,5 GB RAM Garfik: Wildcat VP880 CAD: Pro/E Wildfire 2.0 FEM: Ansys 10, Workbench 10)
|
erstellt am: 14. Okt. 2005 11:04 <-- editieren / zitieren --> Unities abgeben:
Geht mir zum einen um die Darstellung auf dem Bildschirm...... aber auch um bei der Anbindung an FE-Programme vernünftige Netze zu bekommen..... so sind in den Flächen immer irgendwelche Knicke und Kanten, die mein Netz beeinflussen...... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur
Beiträge: 2458
Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 14. Okt. 2005 11:05 <-- editieren / zitieren --> Unities abgeben: Nur für Jens2001
|
Jens2001
Mitglied
Ingenieur
Beiträge: 558
Registriert: 27.09.2004 Mobile Workstation HP Compaq 8710w 4GB-RAM NVIDIA Quadro FX 1600M WinVista 64bit CAD: Pro/E Wildfire 4.0 FEM:Ansys 11 SP1 Workbench 11 SP1 (Compaq/HP Dual Xeon P4 2x2 GHz Worstation 1,5 GB RAM Garfik: Wildcat VP880 CAD: Pro/E Wildfire 2.0 FEM: Ansys 10, Workbench 10)
|
erstellt am: 14. Okt. 2005 11:12 <-- editieren / zitieren --> Unities abgeben:

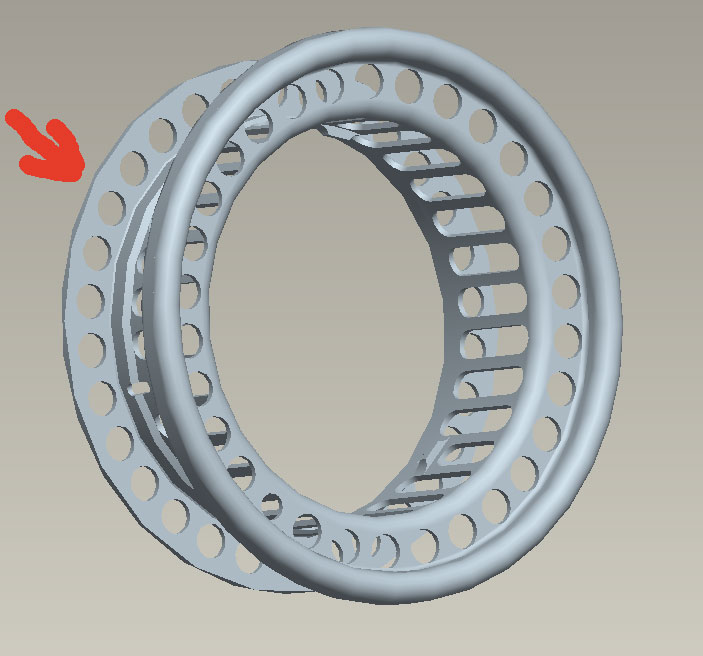

Hier noch einmal ein Bild, das veranschaulicht, was ich meine..... "#Ansicht#Darstellungseinstellung#Modelldarstellung#Kante/Linie Dort bei Kantenqualität sehr hoch einstellen".... das war schon der richtige Schalter...... wie heitßt denn die Variable für die config.pro, die den Schalter auf sehr hoch setzt? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur
Beiträge: 2458
Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 14. Okt. 2005 11:15 <-- editieren / zitieren --> Unities abgeben: Nur für Jens2001
|
Jens2001
Mitglied
Ingenieur
Beiträge: 558
Registriert: 27.09.2004 Mobile Workstation HP Compaq 8710w 4GB-RAM NVIDIA Quadro FX 1600M WinVista 64bit CAD: Pro/E Wildfire 4.0 FEM:Ansys 11 SP1 Workbench 11 SP1 (Compaq/HP Dual Xeon P4 2x2 GHz Worstation 1,5 GB RAM Garfik: Wildcat VP880 CAD: Pro/E Wildfire 2.0 FEM: Ansys 10, Workbench 10)
|
erstellt am: 14. Okt. 2005 11:21 <-- editieren / zitieren --> Unities abgeben:

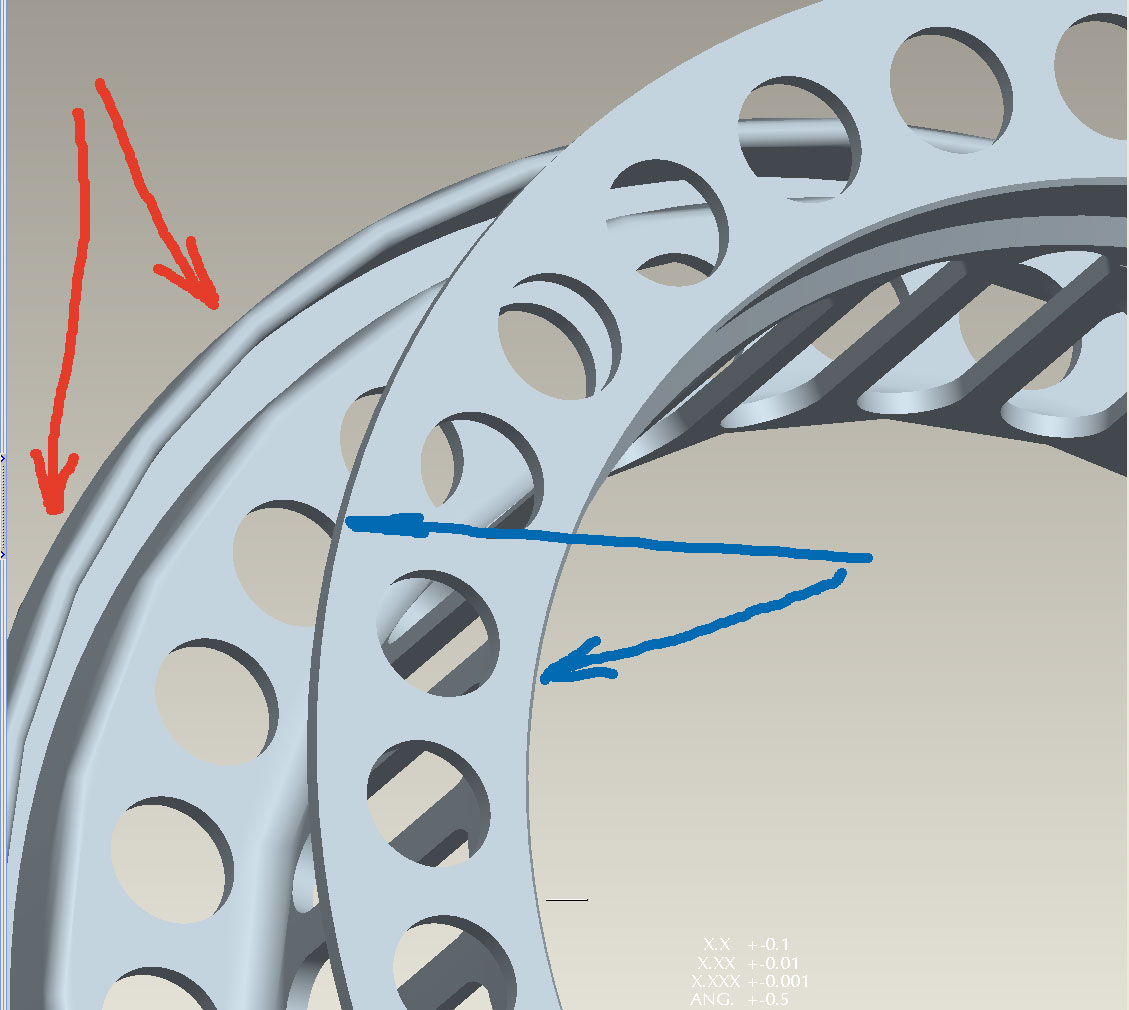

Hm..... das war nur leider noch nicht ganz so der Effekt den ich brauche, teilweise hat die Sache echt was gebracht..... beio den blauen Pfeilen.... ist die Kurve jetzt super IO..... bei den Roten leider immer noch nicht..... und da bekomme ich ein sch...... Netzt im FEM woran kann das noch liegen.... vor allem warum dieses Unterschiedliche Verhalten!? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 14. Okt. 2005 11:23 <-- editieren / zitieren --> Unities abgeben: Nur für Jens2001
1. Dein Bild ist schattiert also Schattierungsqualität hoch (keine Config-Option) manuell oder Mapkey Hinweis bei aktiven FASTHLR wird damit auch Kantenqualität beeinflusst 2. Schnittstelle FEM Modellgenauigkeit oder Schnittstellenprobleme(genauer beschreiben) Wo und wie machst du dein Netz? ------------------
Servus
Alois Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jens2001
Mitglied
Ingenieur
Beiträge: 558
Registriert: 27.09.2004 Mobile Workstation HP Compaq 8710w 4GB-RAM NVIDIA Quadro FX 1600M WinVista 64bit CAD: Pro/E Wildfire 4.0 FEM:Ansys 11 SP1 Workbench 11 SP1 (Compaq/HP Dual Xeon P4 2x2 GHz Worstation 1,5 GB RAM Garfik: Wildcat VP880 CAD: Pro/E Wildfire 2.0 FEM: Ansys 10, Workbench 10)
|
erstellt am: 14. Okt. 2005 11:33 <-- editieren / zitieren --> Unities abgeben:
das Problem habe ich mit der Direktschnittstelle zu Ansys 10 um genau zu sein zur Workbench festgestellt...... ist die Schnittstelle bei der Geometrie z.Z. mit Abstand am besten rüber kommt...... #Ansys 10.0 # Workbench...... und dann die Bedingungen so weit als möglich in der Workbench setzten und wenn die Möglichkeiten nicht ausreichen aus der Workbench heraus Ansys aufrufen und die notwendigen Änderungen im Ansys direkt vornehmen....... aber eben nicht an der Geometrie.... die ist dann 1/1 so wie im Pro/E...... das einzige, was nciht geht und zu Fehlern führt sind kosmetische KE's wie Gewinde oder Bohrungen aus einer Bohrtabelle mit Gew. die führen zu Fehlern und das entsprechende Teil fehlt dann einfach in der Baugruppe diese Elemente müssen unterdrückt werden......... Ansonsten echt ne super Sache!!!! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 14. Okt. 2005 11:43 <-- editieren / zitieren --> Unities abgeben: Nur für Jens2001
|
Jens2001
Mitglied
Ingenieur
Beiträge: 558
Registriert: 27.09.2004 Mobile Workstation HP Compaq 8710w 4GB-RAM NVIDIA Quadro FX 1600M WinVista 64bit CAD: Pro/E Wildfire 4.0 FEM:Ansys 11 SP1 Workbench 11 SP1 (Compaq/HP Dual Xeon P4 2x2 GHz Worstation 1,5 GB RAM Garfik: Wildcat VP880 CAD: Pro/E Wildfire 2.0 FEM: Ansys 10, Workbench 10)
|
erstellt am: 14. Okt. 2005 11:45 <-- editieren / zitieren --> Unities abgeben:
|
Michael 18111968
Moderator
F&E & CAD
Beiträge: 4893
Registriert: 25.07.2002 Wildfire 4 M220 (+SUT 2012)
PDMLink 9.1 M050
NVIDIA Quadro FX 1700
Intel DualCore E8400 / 8GB
WinXP 64 Prof. SP2
|
erstellt am: 14. Okt. 2005 11:51 <-- editieren / zitieren --> Unities abgeben: Nur für Jens2001
Das ist jetzt nicht wirklich Euer Ernst, dass die DARSTELLUNGSQUALITÄT sich beim exportieren in ein FE-Berechnungsprogramm auswirkt?? Kann man das bitte noch mal gegenchecken, indem NUR DIESE EINE Option wieder zurückgesetzt wird? Ich fände das aber ziemlich dramatisch...
------------------
Viele Grüße aus Heilbronn & Umgebung,
Michael. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jens2001
Mitglied
Ingenieur
Beiträge: 558
Registriert: 27.09.2004 Mobile Workstation HP Compaq 8710w 4GB-RAM NVIDIA Quadro FX 1600M WinVista 64bit CAD: Pro/E Wildfire 4.0 FEM:Ansys 11 SP1 Workbench 11 SP1 (Compaq/HP Dual Xeon P4 2x2 GHz Worstation 1,5 GB RAM Garfik: Wildcat VP880 CAD: Pro/E Wildfire 2.0 FEM: Ansys 10, Workbench 10)
|
erstellt am: 14. Okt. 2005 11:56 <-- editieren / zitieren --> Unities abgeben:
habe das hin und her ausprobiert....... und ja, bei der Direktschnittstelle ist es zumindest so! Da wird das Pro/E Modell aus dem Speicher verwendet! Und wenn ich schlechte Flächen verewende und meine Flächen nen Knick haben, dann merkt das natürlich auch das Netz....... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design
Beiträge: 2131
Registriert: 19.07.2001 DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24
|
erstellt am: 14. Okt. 2005 12:29 <-- editieren / zitieren --> Unities abgeben: Nur für Jens2001
|
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 14. Okt. 2005 12:34 <-- editieren / zitieren --> Unities abgeben: Nur für Jens2001
@cbernuth Das leuchtet ein (reine Visualisierung) @michael Du hast recht das ist doch Unsinn Netz abhängig von Darstellungsqualität. Aber ich checke das mal nächste Woche gegen ------------------
Servus
Alois Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jens2001
Mitglied
Ingenieur
Beiträge: 558
Registriert: 27.09.2004 Mobile Workstation HP Compaq 8710w 4GB-RAM NVIDIA Quadro FX 1600M WinVista 64bit CAD: Pro/E Wildfire 4.0 FEM:Ansys 11 SP1 Workbench 11 SP1 (Compaq/HP Dual Xeon P4 2x2 GHz Worstation 1,5 GB RAM Garfik: Wildcat VP880 CAD: Pro/E Wildfire 2.0 FEM: Ansys 10, Workbench 10)
|
erstellt am: 14. Okt. 2005 12:34 <-- editieren / zitieren --> Unities abgeben:
naja, sad ich doch.... wenn die Flächen nix taugen...... dann wirkt sich das auch auf alles aus, was danach kommt...... habe mir jetzt nen chicken Mapkey gemacht und alles ist super....... Danke und schönes WE euch allen!!! LG Jens Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Roland Leiter
Mitglied
Berechnungsingenieur
Beiträge: 659
Registriert: 08.11.2000 ProE und ProM i2, 2001, WF, WF2, WF3 u WF4
WIN XP SP1
HPxw9300, x4000
|
erstellt am: 14. Okt. 2005 13:15 <-- editieren / zitieren --> Unities abgeben: Nur für Jens2001
Zitat:
Original erstellt von cbernuth@DENC:
Beim Export zu IPA (Visualisierung) steuert die Schattierungsqualität auch die Dateigröße/-qualität, insofern kann ich mir das schon vorstellen...
der export nach Cinema4d (über obj) hängt nur von der Sehnenhöhe und
Winkelsteuerung (danke Übersetzter :-)) ab aber nicht von den
ProE Darstellungseunstellungen.
Dass in Ansys diese Einstellungen die Netzgenauigkeit beeinflussen,
fände ich doch recht merkwürdig, aber warten wir, was anagls herausfindet. ------------------
HTH
Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jens2001
Mitglied
Ingenieur
Beiträge: 558
Registriert: 27.09.2004 Mobile Workstation HP Compaq 8710w 4GB-RAM NVIDIA Quadro FX 1600M WinVista 64bit CAD: Pro/E Wildfire 4.0 FEM:Ansys 11 SP1 Workbench 11 SP1 (Compaq/HP Dual Xeon P4 2x2 GHz Worstation 1,5 GB RAM Garfik: Wildcat VP880 CAD: Pro/E Wildfire 2.0 FEM: Ansys 10, Workbench 10)
|
erstellt am: 14. Okt. 2005 13:17 <-- editieren / zitieren --> Unities abgeben:
@ Michael ich habe jetzt nochmal mit nem ganz einfachen Zylinder probiert....
also die kantige Darstellung kommt auf jeden Fall mit rüber.....
und an der könnte ich mich evtl. gestört und getäuscht haben....
die Netzte sahen eigentlich bei kantiger und runder Darstellung gleich aus..... werde das jetzt noch mal mit komplexen Geometrien und unterschiedlichen Elementen probieren...... LG Jens Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur
Beiträge: 2458
Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 14. Okt. 2005 13:20 <-- editieren / zitieren --> Unities abgeben: Nur für Jens2001
Hallo Also ich hab vor ca. 4 Wochen folgende Erfahrung mit .stl files genmacht, die ja auch mit Sehnenhöhen arbeiten. Ich setze grundsätlich die Sehnenhöhe auf 0. Das System sucht sich dann den kleinstmöglichen Wert. Nun habe ich die Genauigkeit hochgesetzt und was ist passiert, der selbsterzeugte Wert für die Sehnenhöhe war um ein vielfaches niedriger, was eindeutig beweist, das sehrwohl die eingestellte Genauigkeit eine Rolle spielt. Gruß
Olaf ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
