Radialgewindebohrungen (PTC Engineering Solutions/Pro ENGINEER)

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für PTC CREO

BOM Assistant für Stücklistenerstellung , eine App

Meldungen abonnieren

Autor

Thema: Radialgewindebohrungen (429 mal gelesen)

arni1
Ehrenmitglied V.I.P. h.c.

Senden Sie eine Private Message an arni1

Schreiben Sie einen Gästebucheintrag für arni1

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 27. Sep. 2005 09:46

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

ring.zip

Hallo!

Als Gewindeendfläche läßt sich nur eine Referenzfläche wählen, dann kommt beim Mustern sowas raus.( KE 20)
Das Gewinde wurde mit #Kosmetic #Gewinde erzeugt, schaut sonst sehr gut aus, paßt sich der Außen#und Innenkontur an.
Standardbohrungen kommen hier wegen Start-Endflächen des Gewindes auch nicht in Frage.
Da muß man wohl doch wieder die alte Vorgehensweise nehmen (Gewinde bis Achse erzeugen, Flächen abkopieren, trimmen und das ganze Mustern)
Oder weis jemand etwas besseres?

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Senden Sie eine Private Message an U_Suess

Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 27. Sep. 2005 10:11

<-- editieren / zitieren -->

Unities abgeben:

Nur für arni1

Würde Dir gerne helfen, aber leider verstehe ich nur Bahnhof bei der Schilderung und die Datei kann ich nicht öffnen (da kein WF2 installiert).
Vielleicht stellst Du ja ein paar Bilder rein, damit Dir nicht nur die WF2-Leute helfen können.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 27. Sep. 2005 10:26

<-- editieren / zitieren -->

Unities abgeben:



Danke erstmal für die schnelle Antwort,
ja ohne dem Modell ist es schwer zu verstehen.

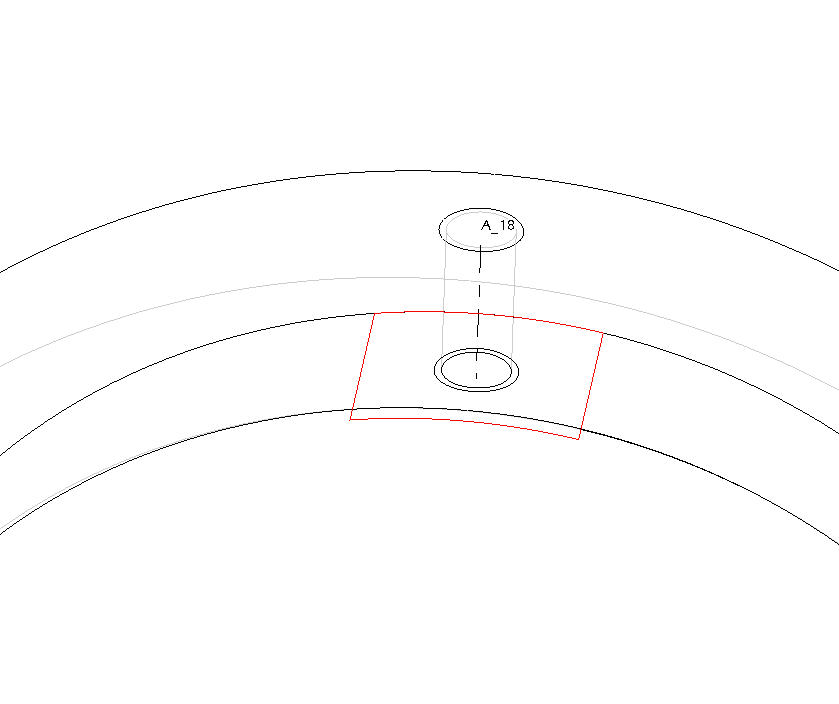

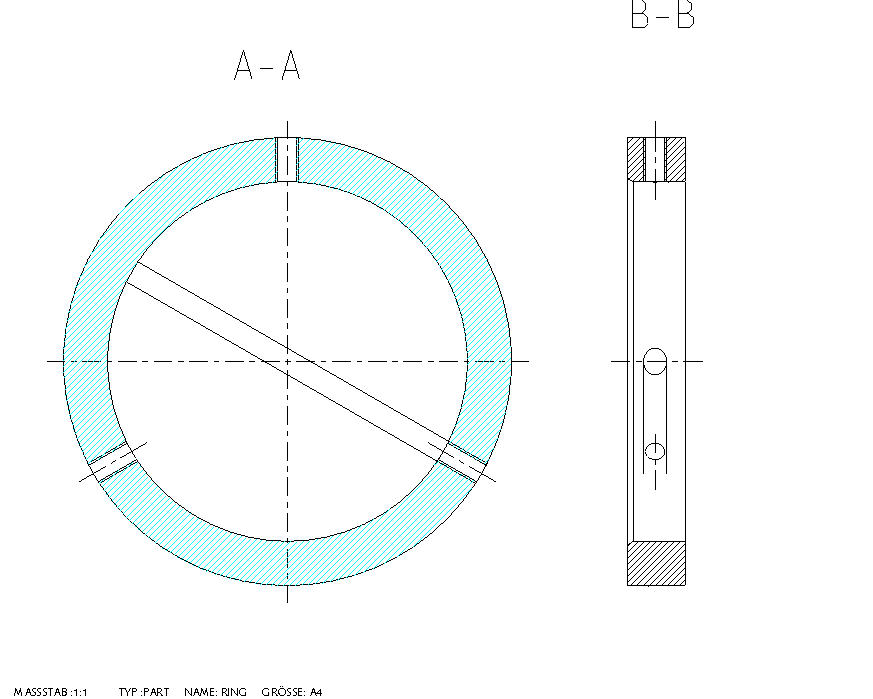

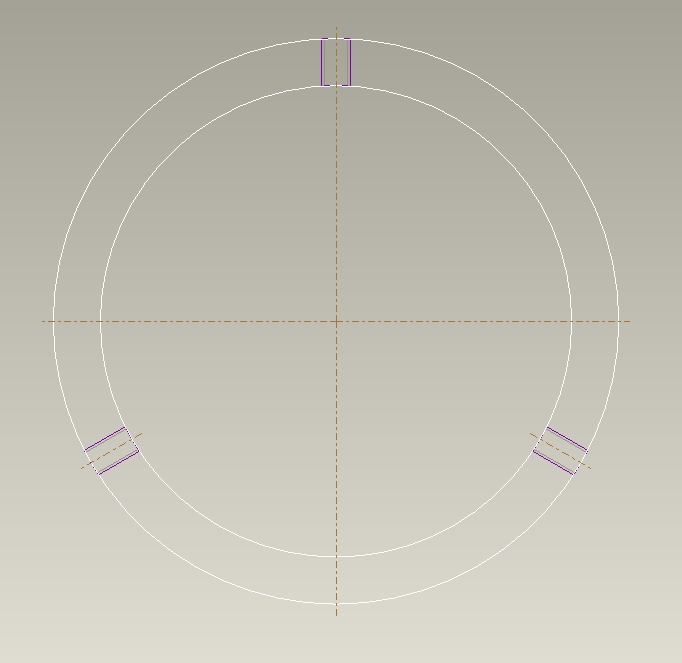

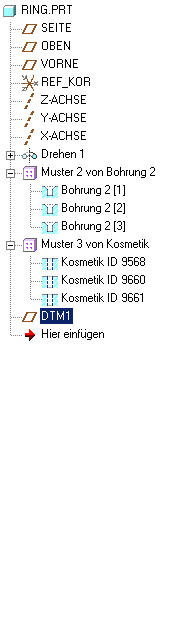

Hier also die Bilder.

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 27. Sep. 2005 10:38

<-- editieren / zitieren -->

Unities abgeben:

Nur für arni1

Da schlägt wieder das alte Problem der Zylinderflächen zu. Jeder Zylinderfläche wird intern in zwei Teile zerlegt und dadurch kommt es zu solch unschönen Sachen.
Würde vorschlagen vor den Gewinden eine Fläche zu erzeugen, die aus den beiden Innenflächen besteht. Diese Fläche als Endfläche angeben. Dann geht es hoffentlich.

------------------
Gruß
U. Süß Keine Panik, Du arbeitest mit Pro/E! (Thomas alias giatsc, übersetzt von mir ;-) )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 27. Sep. 2005 11:20

<-- editieren / zitieren -->

Unities abgeben:


Das hatte ich schon versucht, auch ohne Erfolg.
Dann stimmt schon die erste Gewindebohrung nicht, die beginnt dann am InnenØ und endet an der anderen Seite an der Außenkante.
Habe es jetzt mit einer kleinen skizzierten Profifläche gelößt.
So spart man sich wenigsten das Trimmen der Start-und Endfläche von früher.

Dank + Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 27. Sep. 2005 11:35

<-- editieren / zitieren -->

Unities abgeben:

Nur für arni1

da hätte ich einen besseren Vorschlag: mach an beiden Seiten eine kleine Fase ran, wähle die Flächen als Beginn und Ende, fasse die Sachen zu einer Gruppe zusammen und mustere die

------------------
Gruß
U. Süß Keine Panik, Du arbeitest mit Pro/E! (Thomas alias giatsc, übersetzt von mir ;-) )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 27. Sep. 2005 13:01

<-- editieren / zitieren -->

Unities abgeben:

Auch ein guter Vorschlag.
Dazu brauch ich aber einen Rotationschnitt (mal abgesehen davon daß eine Senkung an der Innenseite nur schwer herstellbar ist)
Bei den Standardbohrungen sieht man wieder mal, daß die Neuerungen noch nicht bis ins Detail ausgereift sind. (Gewindeabschlüsse, Folienbelegung der Achsen usw.)

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 27. Sep. 2005 13:16

<-- editieren / zitieren -->

Unities abgeben:

Nur für arni1

Zitat:
Original erstellt von arni1:
Bei den Standardbohrungen sieht man wieder mal, daß die Neuerungen noch nicht bis ins Detail ausgereift sind.

Das liegt an den Konstrukteuren und nicht am Programm. Was kann das Programm dafür, wenn es der Konstrukteur nicht schafft, seine Teile so zu erstellen, das die KEs ordentlich angewandt werden können.

die innere Fase muß ja auch nicht unbedingt hergestellt werden aber ich verstehe schon, was Du meinst

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 27. Sep. 2005 14:50

<-- editieren / zitieren -->

Unities abgeben:

Original erstellt von U_Suess:
Das liegt an den Konstrukteuren und nicht am Programm. Was kann das Programm dafür, wenn es der Konstrukteur nicht schafft, seine Teile so zu erstellen, das die KEs ordentlich angewandt werden können.

Das ist jetzt nicht ernst gemeint oder?????

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 27. Sep. 2005 15:08

<-- editieren / zitieren -->

Unities abgeben:

Nur für arni1

Zitat:
Original erstellt von arni1:
Original erstellt von U_Suess:
Das ist jetzt nicht ernst gemeint oder?????

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kantioler Martin
Mitglied
CAD Admin - Konstrukteur

Senden Sie eine Private Message an Piz Markant

Schreiben Sie einen Gästebucheintrag für Piz Markant

Beiträge: 773
Registriert: 06.09.2000

Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M060
PDMLink 11.0 M030
IV 2019 i. d. Ausbildung

erstellt am: 27. Sep. 2005 16:45

<-- editieren / zitieren -->

Unities abgeben:

Nur für arni1


Hallo

hatte auch schon das Problem.
So sollte es funktionieren, die Bohrung über die Bemaßung mustern, das kosmetische Gewinde über die Rotationsachse mustern.

Gruß Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 27. Sep. 2005 16:58

<-- editieren / zitieren -->

Unities abgeben:

Hallo Martin!

Wie ist das gemeint: "das kosmetische Gewinde über die Rotationsachse mustern" ?

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
