Thema: Flächen vergleichen (1439 mal gelesen)
|
Fersy
Mitglied
CAD-Konstrukteur
   Beiträge: 255
Registriert: 20.06.2003 Core i7 | 16 GB RAM
Unigraphics NX 8.5
Win 7 x64
|
erstellt am: 06. Sep. 2005 09:39  <-- editieren / zitieren -->   Unities abgeben:
hallo, ich habe von einem importierten iges flaechenmodell einen neuen volumenkoerper erstellt. jetzt moechte ich gerne zum abschluss die genauigkeit des neu erstellten koerpers ueberpruefen. gibt es eine moeglichkeit um
a: die abweichung grafisch anzeigen zu lassen (mehr als 2 farben)

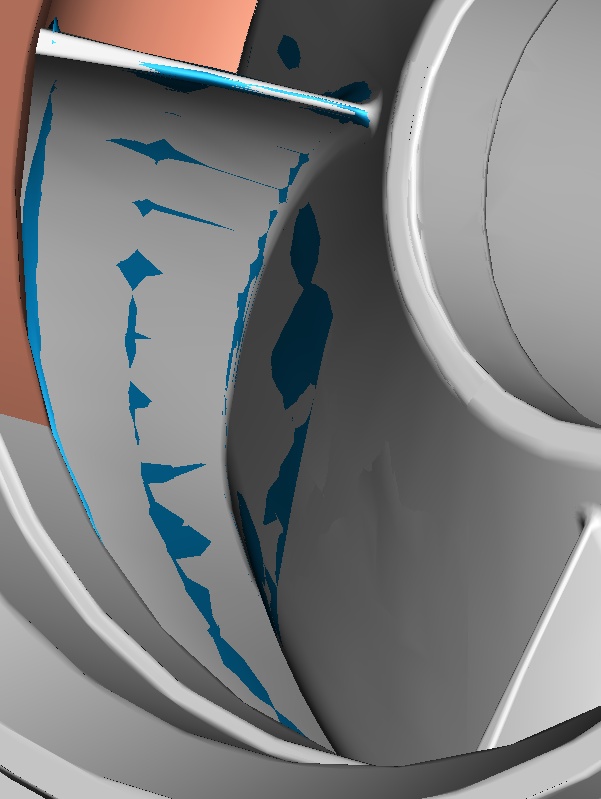

b: die max. abweichung inkl. markierung der betroffenen stelle anzeigen zu lassen konnte bisher ueber die suche nichts finden bzw. funktionieren die vorschlaege anscheinend nicht mit dem iges modell...  hab nochmal ein bild beigefuegt, wie man sieht unterschiede sind vorhanden nur muesste ich wissen wie gross sie sind... [Diese Nachricht wurde von Fersy am 06. Sep. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arni1
Ehrenmitglied V.I.P. h.c.
Beiträge: 3985
Registriert: 17.12.2002 Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit
|
erstellt am: 06. Sep. 2005 09:59 <-- editieren / zitieren --> Unities abgeben: Nur für Fersy
|
Fersy
Mitglied
CAD-Konstrukteur
Beiträge: 255
Registriert: 20.06.2003
|
erstellt am: 06. Sep. 2005 10:05 <-- editieren / zitieren --> Unities abgeben:
das problem ist das ich nur ein bruchstueck von dem bauteil als import habe und ich den rest rekonstruieren muss. beim fluegel fehlen sogar noch teile so das ich ihn komplett neu erstellen musste.. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arni1
Ehrenmitglied V.I.P. h.c.
Beiträge: 3985
Registriert: 17.12.2002 Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit
|
erstellt am: 06. Sep. 2005 10:23 <-- editieren / zitieren --> Unities abgeben: Nur für Fersy
|
hagen123
Ehrenmitglied V.I.P. h.c.
Application Specialist
Beiträge: 2312
Registriert: 12.11.2000 Pro/Engineer Wildfire 4
Pro/Intralink 3.4
|
erstellt am: 06. Sep. 2005 10:34 <-- editieren / zitieren --> Unities abgeben: Nur für Fersy
... so auf die schnelle faellt mir nur der befehl teil vergleichen ein, der funktioniert auch bei flaechen. du koenntest aus deiner volumenkonstruktion eine koerperflaeche abkopieren und als iges standalone rausschreiben. dann einlesen und mit der anderen datei vergleichen... ... so long Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bruce
Mitglied
Konstrukteur
Beiträge: 288
Registriert: 14.12.2004 WF3
EMX 4.1
EMX 5.0
|
erstellt am: 06. Sep. 2005 10:38 <-- editieren / zitieren --> Unities abgeben: Nur für Fersy
hallo fersy, unter analyse - teilevergleich findest du vielleicht was du suchst.
du kannst da festlegen ob nach ke oder geometrie verglichen werden soll, mit welcher genauigkeit der vergleich erfolgen soll und in welchen abständen gemessen werden soll.
es besteht dann weiterhin die option sich nur die geänderten bereiche anzeigen zu lassen. so long
bruce Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fersy
Mitglied
CAD-Konstrukteur
Beiträge: 255
Registriert: 20.06.2003
|
erstellt am: 06. Sep. 2005 14:09 <-- editieren / zitieren --> Unities abgeben:
|
kritzi
Mitglied
Projektleiter Konstruktion
Beiträge: 141
Registriert: 11.11.2001 Lenovo W510 (Intel Core i7 Q820@1,73GHz, 8GB RAM, NVIDIA Quadro FX880M); Windows 7 Pro / 64bit; WF2.0, WF 4.0 (M150); Windchill PDMLink; manchmal SolidWorks 2010)
|
erstellt am: 07. Sep. 2005 09:57 <-- editieren / zitieren --> Unities abgeben: Nur für Fersy

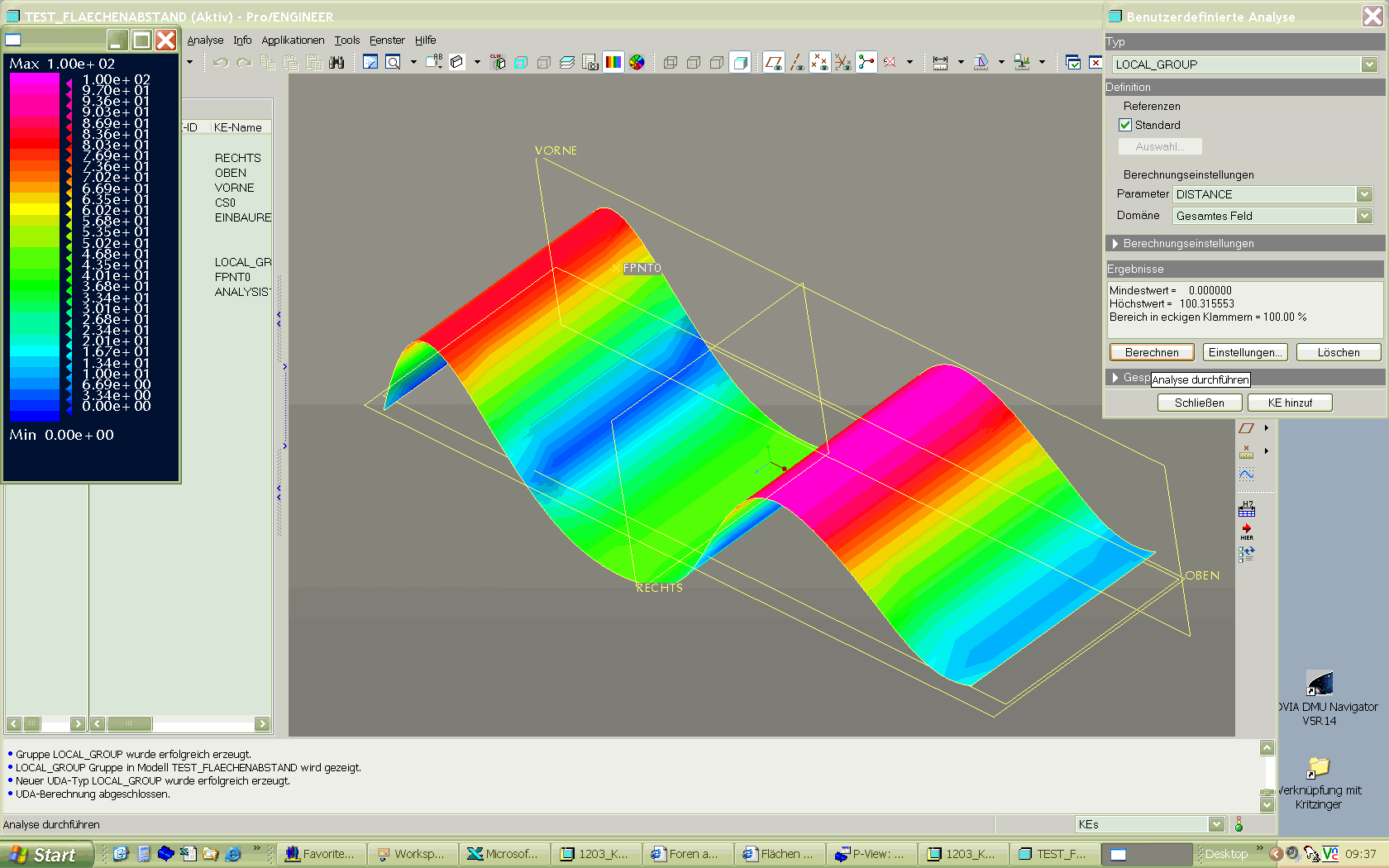

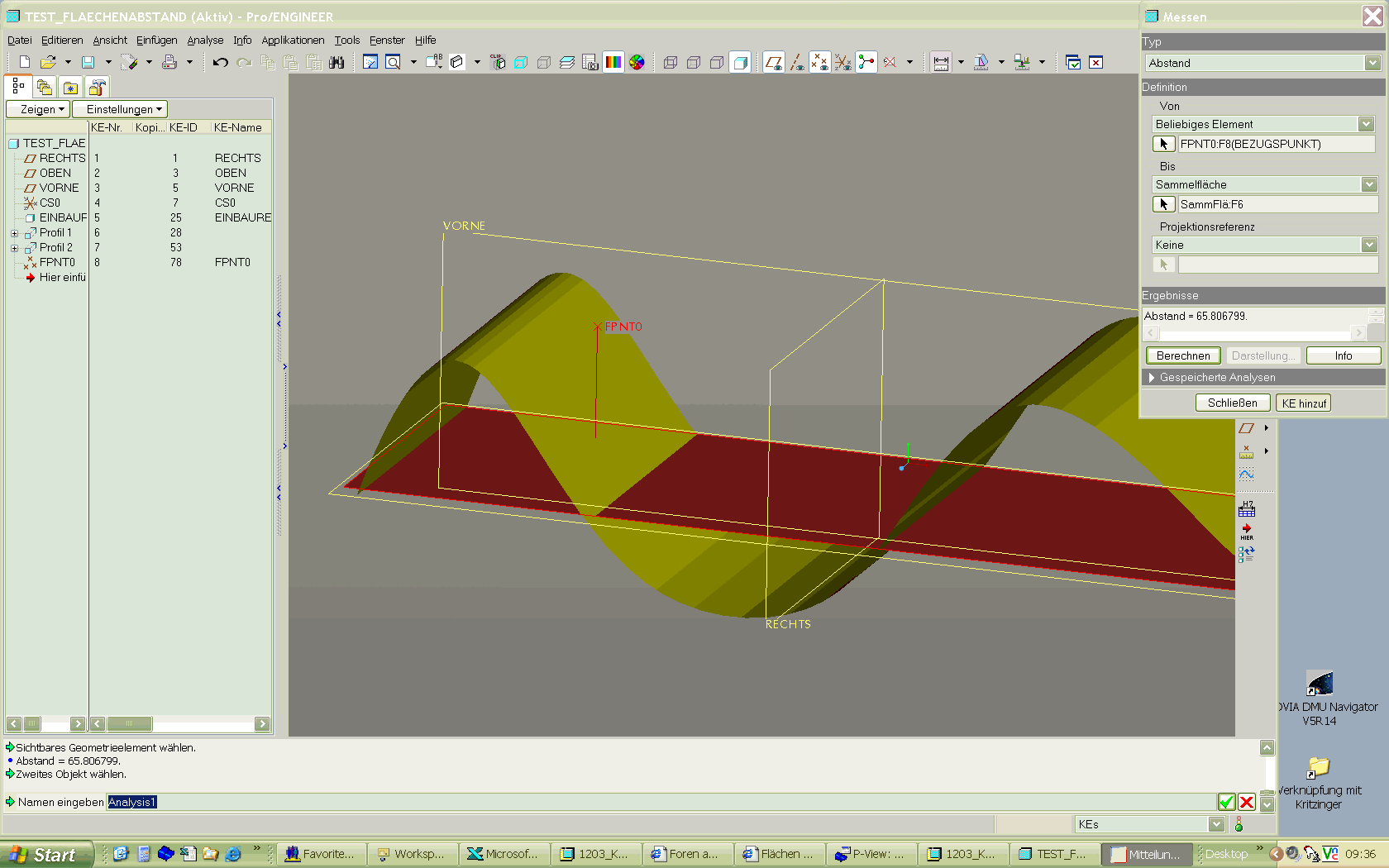

Hallo an alle! ein weiterer Weg wäre vielleicht über Benutzerdefinierte Analysen: 1.) einen Feldpunkt auf die erste Sammelfläche erzeugen (Wichtig: Sammelfläche auswählen!) 2.) eine einfache Abstandsmessung zwischen Feldpunkt und zweiter Sammelfläche durchführen und auf den KE-hinzuf. Button klicken. (Messung wird nun als KE im Modellbaum dargestellt. 3.) Feldpunkt und Messungs KE gruppieren (Wichtig, damit die UDA durchgeführt werden kann) 4.) UDA Starten (Analyse # Benutzerdefinierte Analyse)
in diesem Fenster muss man beim Typ die entsprechende Gruppe auswählen. Danach Berechnung durchführen. Bei der Berechnung wird nun immer der Abstand zwischen dem Feldpunkt und der zweiten Sammelfläche gemesen und grafisch ausgewertet. Dies hat leider einen kleinen Nachteil: da die Messung in alle Richtungen misst, werden keine negativen Werte dargestellt - allerdings kann man durch Sichtkontrolle ohnehin sehen in welche Richtung die Abweichung geht und die Abweichung wird durch die Farbgebung ausgewertet. mfg
Thomas
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bruce
Mitglied
Konstrukteur
Beiträge: 288
Registriert: 14.12.2004 WF3
EMX 4.1
EMX 5.0
|
erstellt am: 07. Sep. 2005 11:29 <-- editieren / zitieren --> Unities abgeben: Nur für Fersy
hallo thomas, du solltest allerdings noch erwähnen das die benutzerdefinerte analyse nur funktioniert wenn man das optionale modul "behavioral_modeler" mit erworben hat, ohne dem wird´s nicht gehen. so long
bruce Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
