Autor Thema:  kosmetische Gewinde über Bauteil hinaus (1007 mal gelesen)
Soledurner
Mitglied
Polymechaniker / Konstrukteur (was sonst!:-))

Sehen Sie sich das Profil von Soledurner an!   Senden Sie eine Private Message an Soledurner  Schreiben Sie einen Gästebucheintrag für Soledurner

Beiträge: 8
Registriert: 08.08.2005

pro/E WF2; bzw. UG NX2

erstellt am: 08. Aug. 2005 18:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo zusammen

Ich habe hier ein altbekanntes Problem, zu dem es auch schon einige Beiträge gibt. Leider habe ich noch nichts Überzeugendes gefunden.

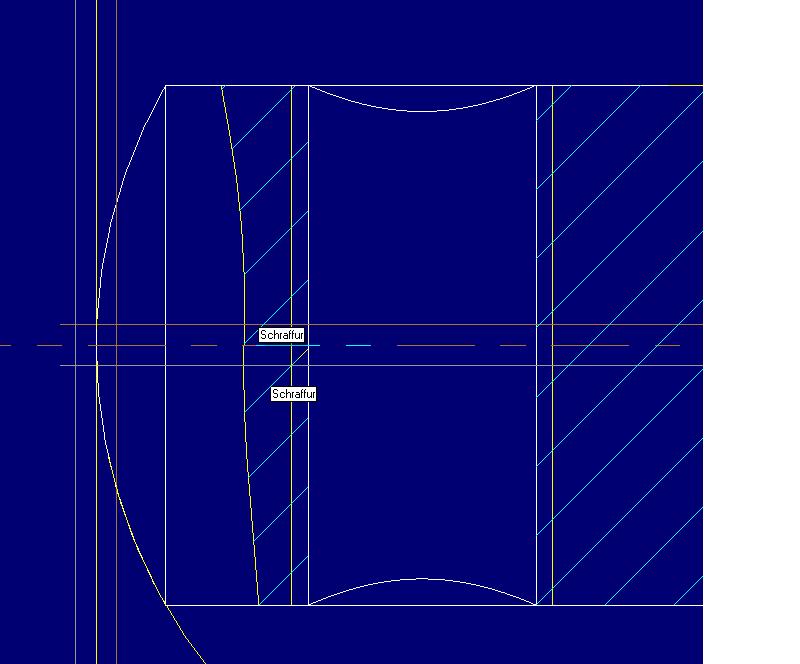

Ich habe in einer Welle eine Querbohrung mit Gewinde (siehe Anhang). Wenn ich nun die Zeichnung davon erstelle, ragt das Gewinde (intern Fläche)über das Material hinaus. Ich möchte nun das Gewinde, bzw. natürlich die Fläche so trimmen, dass sie am Ende des Bauteiles aufhört und ich nicht diesen falschen Strich habe in der Zeichnung. Gibt es eine Funktion in WF2 (arbeiten erst seit zwei Monaten damit) um diese Fläche dem Bauteil entlang zu trimmen oder die Fläche nur bis zum Bauteilrand zu erzeugen?

Danke, auch im Namen meiner Arbeitskollegen
Grüessli us dr Schwiiz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

armino
Mitglied



Sehen Sie sich das Profil von armino an!   Senden Sie eine Private Message an armino  Schreiben Sie einen Gästebucheintrag für armino

Beiträge: 239
Registriert: 17.04.2002

Wildfire 2.0 WV M250
nVIDIA Quadro fx1700
INNEO Startup-Tools 2007
Windows XP 32-bit
Intel Core 2 Duo 2.66 GHz
HP 2 GB PC2-6400 DDR2-800

erstellt am: 08. Aug. 2005 19:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Soledurner 10 Unities + Antwort hilfreich

Hallo Suppedurner

Werum mach`s Gwing mit Kosmetik und nid mit em Bohrigsmanäger, mit däm funktionierts doch

Gruess Armino us Soledurn

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Soledurner
Mitglied
Polymechaniker / Konstrukteur (was sonst!:-))

Sehen Sie sich das Profil von Soledurner an!   Senden Sie eine Private Message an Soledurner  Schreiben Sie einen Gästebucheintrag für Soledurner

Beiträge: 8
Registriert: 08.08.2005

pro/E WF2; bzw. UG NX2

erstellt am: 08. Aug. 2005 22:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Nei, mit däm geits ebe no weniger. De lueget sGwing 0.4 mm übers Teili us. Und intern ischs mit em Bohrigsmänager doch ou e Flächi?!?

Gruess us Luterbach

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

armino
Mitglied



Sehen Sie sich das Profil von armino an!   Senden Sie eine Private Message an armino  Schreiben Sie einen Gästebucheintrag für armino

Beiträge: 239
Registriert: 17.04.2002

Wildfire 2.0 WV M250
nVIDIA Quadro fx1700
INNEO Startup-Tools 2007
Windows XP 32-bit
Intel Core 2 Duo 2.66 GHz
HP 2 GB PC2-6400 DDR2-800

erstellt am: 08. Aug. 2005 22:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Soledurner 10 Unities + Antwort hilfreich


drw0001.zip


Hallo Soledurner

Also, dann wechseln wir wieder in die Schriftsprache.
Mein Beispiel habe ich mit dem Bohrungsmanager erzeugt.
Sehe da kein Problem mit.
Muss mal nachfragen, bei Deinem Bild liegt doch das Problem in der Darstellung des Zylinderprofils im Bereich des Gewindes, oder?

Armino  Gruess us Deitige

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

2005
Mitglied



Sehen Sie sich das Profil von 2005 an!   Senden Sie eine Private Message an 2005  Schreiben Sie einen Gästebucheintrag für 2005

Beiträge: 182
Registriert: 09.03.2005

Wildfire 1
Intralink 3.3

erstellt am: 09. Aug. 2005 08:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Soledurner 10 Unities + Antwort hilfreich

Als Startfläche für das Gewinde muß die Zylinderfläche gewählt werden. Ebenfalls sollte die Tiefe bis zur Fläche angegeben werden.

------------------
Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Soledurner
Mitglied
Polymechaniker / Konstrukteur (was sonst!:-))

Sehen Sie sich das Profil von Soledurner an!   Senden Sie eine Private Message an Soledurner  Schreiben Sie einen Gästebucheintrag für Soledurner

Beiträge: 8
Registriert: 08.08.2005

pro/E WF2; bzw. UG NX2

erstellt am: 09. Aug. 2005 12:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo Armino

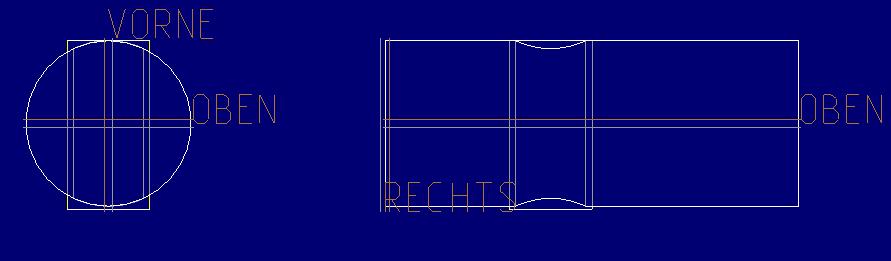

danke für deine Bemühungen, aber bei mir kommt mit dem Bohrungsmanager nur "Shit" heraus. (siehe Anhang Gewinde_2)
Beim Gewinde 3 habe ich ein "dünnes Rohr" gemacht, naja, besser als 2D-Elemente, aber immer noch nicht gut.
ich vermute inzwischen, dass bei uns das Gewindetool nicht iO ist!:-(
Hat da jemand erfahrung damit????
Gruess Roman

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TomFux
Mitglied
Techniker R&D, CAD-Admin


Sehen Sie sich das Profil von TomFux an!   Senden Sie eine Private Message an TomFux  Schreiben Sie einen Gästebucheintrag für TomFux

Beiträge: 235
Registriert: 07.08.2003

erstellt am: 09. Aug. 2005 13:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Soledurner 10 Unities + Antwort hilfreich

mit welcher Wochenversion arbeitest du denn?
(schreib's am bestens mal in deine Sys-Info!)

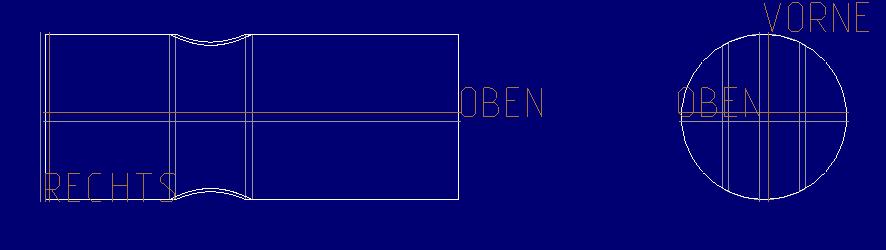

Wenn ich mit dem Bohrungstool ne Gew.bohrung erstelle, sieht es so aus, wie bei dir in Gewinde3.jpg und das ist korrekt so.

Tschaui Thomas

------------------
Pro/E WILDFIRE_2 M110 - Intralink 3.3 M022 - Win2000 Professional - Dell Precison 670
Intel XEON 2.8GHz - 2GB RAM - NVIDIA Quadro FX3400

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

armino
Mitglied



Sehen Sie sich das Profil von armino an!   Senden Sie eine Private Message an armino  Schreiben Sie einen Gästebucheintrag für armino

Beiträge: 239
Registriert: 17.04.2002

Wildfire 2.0 WV M250
nVIDIA Quadro fx1700
INNEO Startup-Tools 2007
Windows XP 32-bit
Intel Core 2 Duo 2.66 GHz
HP 2 GB PC2-6400 DDR2-800

erstellt am: 09. Aug. 2005 13:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Soledurner 10 Unities + Antwort hilfreich

Hi Roman

Wurde gestern Abend etwas spät, darum noch einmal das Vorgehen Step by Step:

Bohrungstool
> Standardbohrung
> DIN > Gewindebohrung z.B.M8
> durch alle/durch Gewinde
> Primäre Ref.> ist die Zylinderfläche
> Winkelreferenz z.B eine Standard-Ebene wählen
> Lineare Ref. und fertig

Wenn das nichts nützt, weiss ich echt auch nicht weiter

Gruss Armino

[Diese Nachricht wurde von armino am 09. Aug. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Soledurner
Mitglied
Polymechaniker / Konstrukteur (was sonst!:-))

Sehen Sie sich das Profil von Soledurner an!   Senden Sie eine Private Message an Soledurner  Schreiben Sie einen Gästebucheintrag für Soledurner

Beiträge: 8
Registriert: 08.08.2005

pro/E WF2; bzw. UG NX2

erstellt am: 10. Aug. 2005 12:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Armino

Habe deine Anleitung heute morgen im 2001 ausprobiert, funktionierte tip-top. (oder neu tipp-top???:-)) Im WF2 geht das mit dem Bohrungsmanager erzeugte Gewinde aber immmer noch über die Welle hinaus.
Hat mir jemand noch einen weiteren Rat???
Gruess Roman

@TomFux: Gewinde 3 schaut gut aus, aber ist recht mühsam zu erstellen, aber besser als nix.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

2005
Mitglied



Sehen Sie sich das Profil von 2005 an!   Senden Sie eine Private Message an 2005  Schreiben Sie einen Gästebucheintrag für 2005

Beiträge: 182
Registriert: 09.03.2005

Wildfire 1
Intralink 3.3

erstellt am: 10. Aug. 2005 13:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Soledurner 10 Unities + Antwort hilfreich

Tiefenangabe mal nur bis Fläche und nicht durch alle wählen!

------------------
Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von anagl an!   Senden Sie eine Private Message an anagl  Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 10. Aug. 2005 13:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Soledurner 10 Unities + Antwort hilfreich

Also bei mir WF2 M130 Funktioniert Bohrung mit Gewinde durch eine Welle wie es soll (Beides durch alles)

Ausnahme Bohrung durchgebohrt aber Gewinde mit Tiefe --> Gewindfläche wird nicht am Zylinder getrimmt Workaround http://ww3.cad.de/foren/ubb/Forum12/HTML/008996.shtml etwa 8 Mausclicks

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Soledurner
Mitglied
Polymechaniker / Konstrukteur (was sonst!:-))

Sehen Sie sich das Profil von Soledurner an!   Senden Sie eine Private Message an Soledurner  Schreiben Sie einen Gästebucheintrag für Soledurner

Beiträge: 8
Registriert: 08.08.2005

pro/E WF2; bzw. UG NX2

erstellt am: 10. Aug. 2005 14:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Juhu, es geht!
Ich muss nur zuerst im Bohrungsmanager alles definieren, (Gewinde, Grösse, usw.) und erst nachher die Bohrung platzieren! Umbekehrt geht es auch, aber dann schaut das Gewinde über das Teil!
Danke an alle!!!!!
Gruess Roman

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
