Thema: Habe Probleme eine Skizze zu runden..! (1025 mal gelesen)
|
Shibby
Mitglied
Konstrukteur
   Beiträge: 52
Registriert: 14.07.2005
|
erstellt am: 14. Jul. 2005 16:17  <-- editieren / zitieren -->   Unities abgeben:

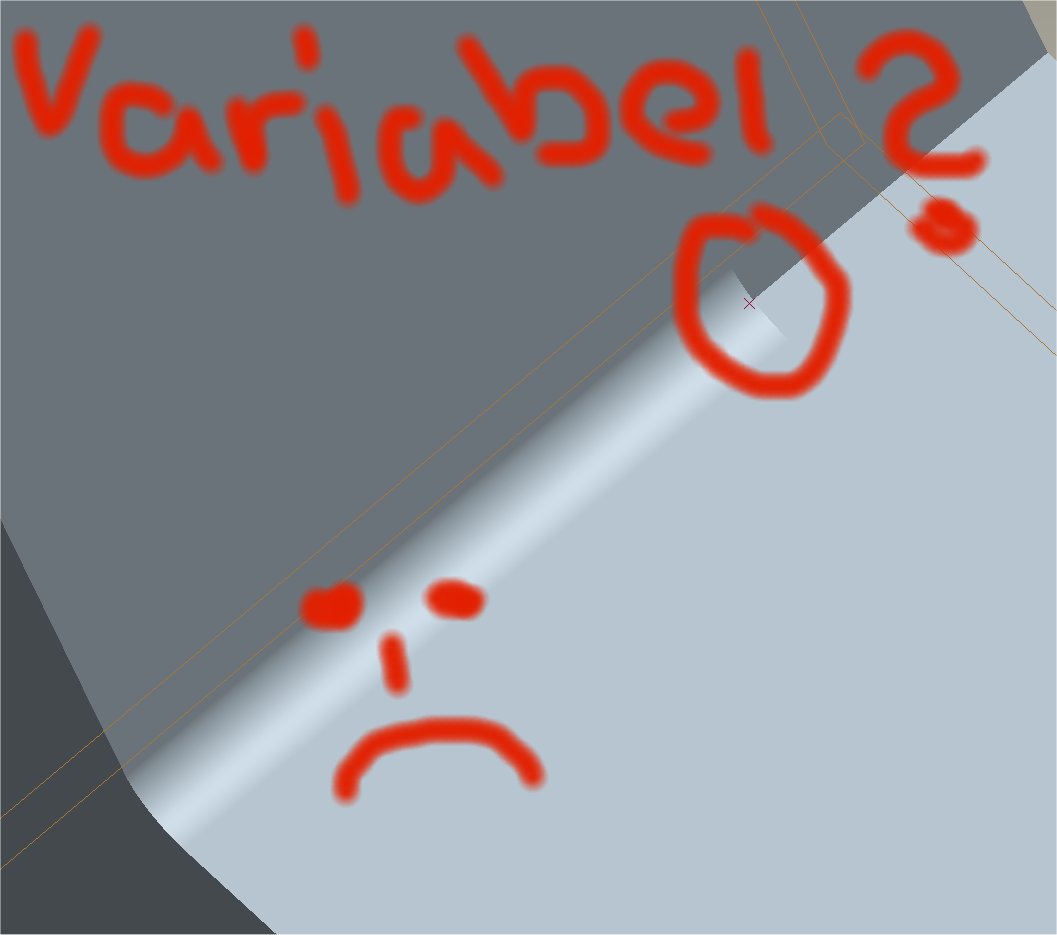

Hi all...! Kann mir jemand helfen? Ich möchte gerne ein eine Kante runden..! Aber ich möchte nicht die ganze..darum habe ich eine Skizze erschtellt und öchte diese runden...aber irgendwie frisst er es nicht......! Für Tipps bin ich sehr dankbar...! G Shibby
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stingray9
Mitglied
binärer Dompteur
Beiträge: 91
Registriert: 03.05.2003 Wildfire 3 M200
Wildfire 4 M50
Pro/INTRALINK 3.4
PDMLink 8.0
PDMLink 9.0
|
erstellt am: 14. Jul. 2005 16:36 <-- editieren / zitieren --> Unities abgeben: Nur für Shibby
|
docci
Mitglied
Dipl.-Ing. (FH)
Beiträge: 219
Registriert: 01.04.2005
|
erstellt am: 15. Jul. 2005 07:41 <-- editieren / zitieren --> Unities abgeben: Nur für Shibby
|
Beere
Mitglied
Dipl.-Ing. Maschinenbau
Beiträge: 1437
Registriert: 31.07.2001
|
erstellt am: 15. Jul. 2005 08:01 <-- editieren / zitieren --> Unities abgeben: Nur für Shibby

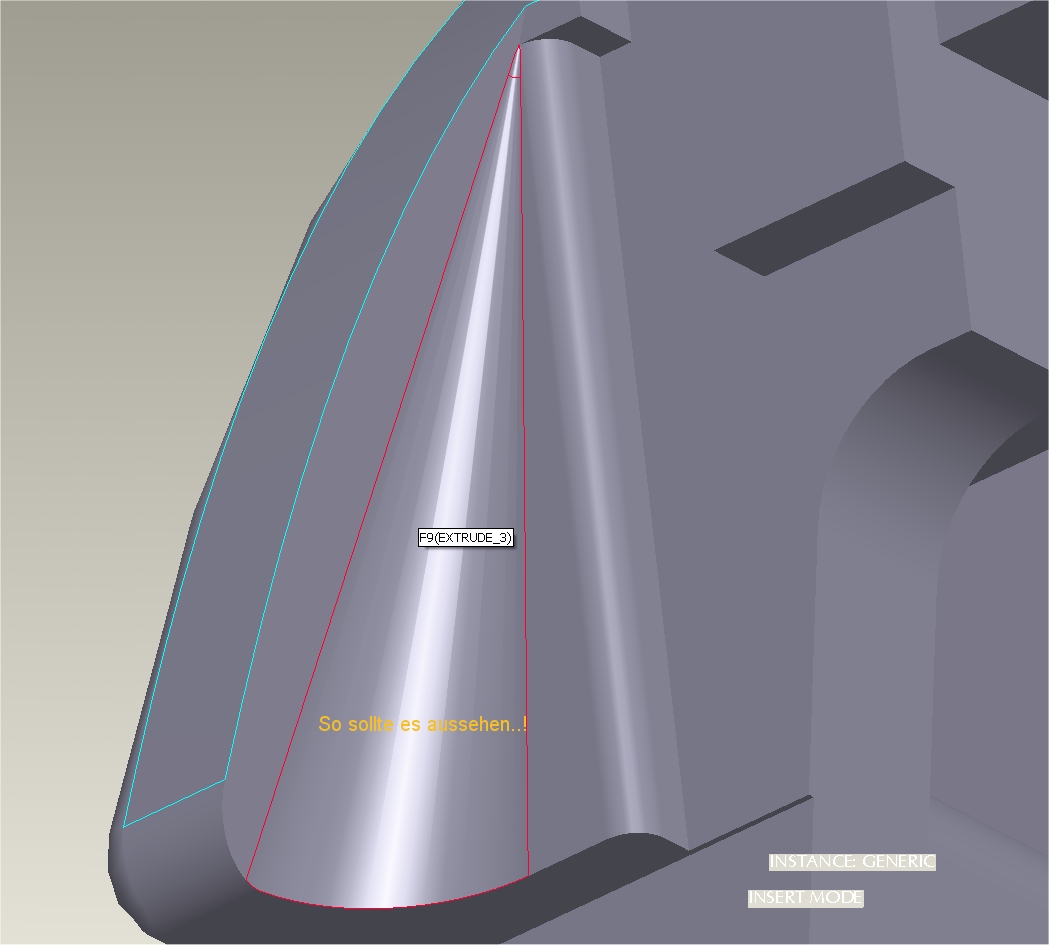

Hall Shibby. Herzlich willkommen im Forum  Ich habe mal ein Bild angehängt. Ist es das was Du meinst? Ist mit einem gezogenem Materialschnitt erzeugt. Die Kurve ist an einen Punkt getrimmt, den man beliebig auf der Körperkanten definieren kann. Die Kurve ist exakt von der Körperkontur abgeriffen. Ist das alles Neuland? Dann nutze die Forensuche wenn Du eingeloggt bist. Die Googlesuche ist die Pest Gruß
Andreas [Diese Nachricht wurde von Beere am 15. Jul. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Shibby
Mitglied
Konstrukteur
Beiträge: 52
Registriert: 14.07.2005
|
erstellt am: 15. Jul. 2005 08:38 <-- editieren / zitieren --> Unities abgeben:
|
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 15. Jul. 2005 08:47 <-- editieren / zitieren --> Unities abgeben: Nur für Shibby
|
Shibby
Mitglied
Konstrukteur
Beiträge: 52
Registriert: 14.07.2005
|
erstellt am: 15. Jul. 2005 08:52 <-- editieren / zitieren --> Unities abgeben:
jep der Radius soll variabel sein..! Ich habe Wildfire 2..! bin gerade erst auf Wildfire um geschtiegen..! Ausserdem ist diese Version Englisch..! :-( Kannst du mir sagen wie man dieses Problem am besten löst....? Sollte dieses Projekt heute abgeben..! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 15. Jul. 2005 09:17 <-- editieren / zitieren --> Unities abgeben: Nur für Shibby
|
Shibby
Mitglied
Konstrukteur
Beiträge: 52
Registriert: 14.07.2005
|
erstellt am: 15. Jul. 2005 09:25 <-- editieren / zitieren --> Unities abgeben:
|
Shibby
Mitglied
Konstrukteur
Beiträge: 52
Registriert: 14.07.2005
|
erstellt am: 15. Jul. 2005 10:03 <-- editieren / zitieren --> Unities abgeben:
|
dbexkens
Ehrenmitglied V.I.P. h.c.
Professional Development Manager
Beiträge: 2174
Registriert: 14.08.2000 Pro/ENGINEER WF5 M040
Pro/ENGINEER WF4 M140
Pro/ENGINEER WF3 M220
Pro/ENGINEER WF2 M190
Pro/INTRALINK 3.4 M030 und 8.0 und 9.0
PDMLink 8.0 und 9.0 und 9.1
Project Link 8.0 und 9.0 und 9.1
Product View 9.1
|
erstellt am: 15. Jul. 2005 10:28 <-- editieren / zitieren --> Unities abgeben: Nur für Shibby
Hi Shibby, 1. markiere die Kante
2. Rechte-Maus-Taste "Kante runden" - damit kommste ins Rundungen-Schaltpult
3. Im Rundungen-Schaltpult wird nun hellgelb eine Rundung angezeigt. Dort kannste einen kleinen weissen Kreis und zwei kleine weisse Rechtecke sehen. Gehe nun mit der Maus auf den kleinen Kreis und verharre dort kurz. Nun mit der rechten Maustaste "Rundung hinzufügen". Als Ergebnis werden nun am Anfang der Kante und am Ende der Kante jeweils zwei kleine weisse Rechtecke gezeigt. Mit der Maus kann man die Rechecke anfassen und die Radien "ziehen". Natürlich kannste auch den Wert direkt eingeben. Grüße Detlef ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 15. Jul. 2005 10:31 <-- editieren / zitieren --> Unities abgeben: Nur für Shibby
Kann man Vor der Rundung Punkte auf der Kante definieren Dann Rundung erzeugen Dann wieder Rechte Maustaste Übergänge zeigen Dann in diese grauern Enden klicken und wieder rechte Maustaste und Übergang umschalten auf Ende an Referenz Punkt wählen und das wars
Alternate zu Radius Verbinden-KE bei geraden Kanten
oder bei beliebigen Kanten Zug Verbund KE
------------------
Servus
Alois Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
VOGel
Mitglied
Technischer Angestellter
Beiträge: 100
Registriert: 18.05.2004 WF3
Creo 2.0 M050
Flexsim 7.1.4
Win7
Quadro FX1400
K600
|
erstellt am: 15. Jul. 2005 10:33 <-- editieren / zitieren --> Unities abgeben: Nur für Shibby
Maus von der gewählten Kante wegbewegen. Nichts vorgewählt! Rechte Maustaste (=Kontextmenü) >Variable machen Danach zwei Radien am Anfang und Ende der Kante. Für weitere Radien den Mauszeiger auf die Griffe eines Radius bewegen
und über Kontextmenü >Radius hinzufügen. Gruß Jörg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Shibby
Mitglied
Konstrukteur
Beiträge: 52
Registriert: 14.07.2005
|
erstellt am: 15. Jul. 2005 10:37 <-- editieren / zitieren --> Unities abgeben:
|
VOGel
Mitglied
Technischer Angestellter
Beiträge: 100
Registriert: 18.05.2004 WF3
Creo 2.0 M050
Flexsim 7.1.4
Win7
Quadro FX1400
K600
|
erstellt am: 15. Jul. 2005 10:43 <-- editieren / zitieren --> Unities abgeben: Nur für Shibby
|
Shibby
Mitglied
Konstrukteur
Beiträge: 52
Registriert: 14.07.2005
|
erstellt am: 15. Jul. 2005 11:08 <-- editieren / zitieren --> Unities abgeben:
jep..! das geht schon aber..! Ich kann den Punkt angeben aber ich nicht mehr variabel machen..! Bis hier bin ich gekommen..! Ich kann nicht variable machen.. Nur wenn ich back to the sets gehe kann ich variable machen..! G Shibby Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 15. Jul. 2005 11:40 <-- editieren / zitieren --> Unities abgeben: Nur für Shibby
anderer Ansatz 1. Erzeugung einer Kurve der gewünschten Länge 2. Flächenrundung 3 Flächenrundung auf Variabel umschalten Steuerkurve= Kurve aus 1. 4. Übergang definieren bei Punkt muß der Schalter Isolinie gewählt werden oder vorher eine Ebene definieren Siehe mein Beispiel
BTW scheinbar habe ich heute meinen sozialen Tag ------------------
Servus
Alois Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sonja1
Mitglied
Konstruktion/CAD-Betreuung
Beiträge: 363
Registriert: 24.04.2002 HP Workstation XW4200
Windows XP SP2
NVidia Q FX3400 Treiber 8.1.6.7
Pro/E Wildfire4 M100 (sehnlichst auf M120 wartend)
Intralink 3.4 M062
|
erstellt am: 15. Jul. 2005 12:05 <-- editieren / zitieren --> Unities abgeben: Nur für Shibby
Hallo Shibby Ich habe mal versucht, das nachzuspielen, allerdings auf Wildfire. Hat ohne Probleme geklappt. Ich musste zwar den Endpunkt ebenfalls vermassen, die Rundung endet aber wunderbar am von mir definierten Punkt (siehe Anhang). Gruss
Sonja Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Shibby
Mitglied
Konstrukteur
Beiträge: 52
Registriert: 14.07.2005
|
erstellt am: 15. Jul. 2005 12:05 <-- editieren / zitieren --> Unities abgeben:
|
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 15. Jul. 2005 12:27 <-- editieren / zitieren --> Unities abgeben: Nur für Shibby
Zitat:
Original erstellt von anagl:

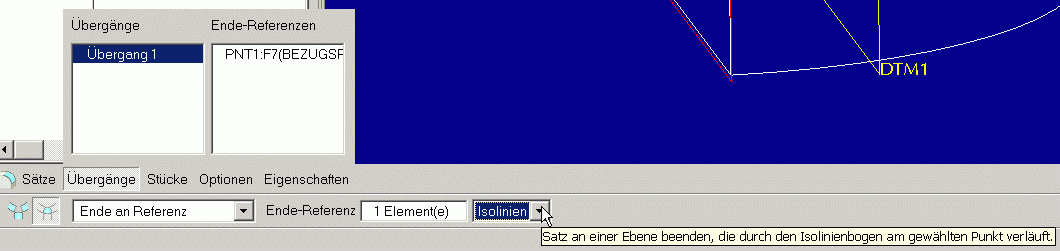

4. Übergang definieren bei Punkt muß der Schalter Isolinie gewählt werden oder vorher eine Ebene definieren
Pro/E hat bei dieser Rundung das Problem,dass das Ende nicht mit Eingabe eines Punktes eindeutig definiert werden kann oder Fehler Deshalb das Ende mit Ebene oder mit Punkt und der Unterfunktion Isolinie Neben dem Fenster Ende-Referenz steht 1 Element und daneben Punkt und bei Punkt kann man Isolinie wählen @sonja Das ist schon okay, aber in deinem Fall sind die Randlinien nicht gerade sondern gewölbt da bei variabelen Kantenradius immer der Anfang und das Ende benutzt wird und erst der dritte Radius-Wert kann auf ein beliebigen Punkt gelegt werden ------------------
Servus
Alois [Diese Nachricht wurde von anagl am 15. Jul. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Shibby
Mitglied
Konstrukteur
Beiträge: 52
Registriert: 14.07.2005
|
erstellt am: 15. Jul. 2005 12:42 <-- editieren / zitieren --> Unities abgeben:
|
Shibby
Mitglied
Konstrukteur
Beiträge: 52
Registriert: 14.07.2005
|
erstellt am: 15. Jul. 2005 12:43 <-- editieren / zitieren --> Unities abgeben:
|
