Hallo zusammen. Habe folgendes Problem:

Ich möchte 4 Bohrungen auf einem 114mm Durchmesser erzeugen. Jetzt möchte er von mir bei radialer Ausrichtung immer 2 Sek. Referenzen habe. Wähle ich den Mittelpunkt aus, so kann ich auch den Durchmesser angeben, jedoch will er dann immer noch ne 2. Referenz haben. Als Primäreferenz habe ich die Oberfläche gewählt. Was mache ich mit der 2.? Auch die Suche in diesem Forum brachte mir keinen Erfolg.

Über eine Antwort würde ich mich sehr freuen.

Mit freundlichen Grüßen

Mestro

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

barbarossa
Mitglied
Konstrukteur

Senden Sie eine Private Message an barbarossa

Schreiben Sie einen Gästebucheintrag für barbarossa

Beiträge: 273
Registriert: 21.02.2003

ProE 20
ProE 2000i
ProE 2001
ProE WF2 M130
ProE WF3 M170
ProE WF4 M210
Catia V5 R19
NX 5
ME10 7.0
AutoCAD Mechanical 2007 (blutiger Anfänger)
Office 2003

erstellt am: 14. Jun. 2005 11:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für M-e-s-t-r-o

Hallo Mestro,

sollen die Bohrungen in die Mantelfläche des Zylinders gebohrt werden?

Gruß Barbarossa

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bruce
Mitglied
Konstrukteur

Senden Sie eine Private Message an bruce

Schreiben Sie einen Gästebucheintrag für bruce

Beiträge: 288
Registriert: 14.12.2004

WF3
EMX 4.1
EMX 5.0

erstellt am: 14. Jun. 2005 11:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für M-e-s-t-r-o


hallo mestro,

als 2.referenz wählst du z.b. eine ebene. dann kannst du den winkel eingeben mit dem du die bohrung platzieren willst.

so long
bruce

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JoMaWe
Mitglied
Dipl.-Ing. (FH) Maschinenbau

Senden Sie eine Private Message an JoMaWe

Schreiben Sie einen Gästebucheintrag für JoMaWe

Beiträge: 295
Registriert: 16.11.2004

Intel Core 2 Duo
E6850
Quadro FX 1700
4,0 GB RAM
XP Professional
Wildfire 2.0 M160

erstellt am: 14. Jun. 2005 11:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für M-e-s-t-r-o

Hi Mestro,

ich hatte gerade das selbe Übel, hab mir dann aber mit Bezugsebenen geholfen, Punkt auf der Fläche wo die Bohrung hin soll, dann Ebene Tangential dazu, dann geht es. Oder einfach Achse durch Fläche, da ne Ebene senkrecht drauf, tangential zur Fläche und schon gehts.

HTH Hope this helps (Hoffe, es hilft weiter)

So long

Bruce war schneller, aber ned so genau ;-)

Jochen

[Diese Nachricht wurde von JoMaWe am 14. Jun. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

M-e-s-t-r-o
Mitglied
Motorenentwicklung Konstruktion

Beiträge: 228
Registriert: 09.11.2004

Intel Core 6600 @2.4 GHz, 4 GB DDR-RAM, NVIDIA Quadro FX 3500 256 MB
---
Windows XP Pro. x64 Edition
Version 2003 SP1
---
Version
Wildfire 2.0 M250

erstellt am: 14. Jun. 2005 15:47

<-- editieren / zitieren -->

Unities abgeben:

Skizze.pdf

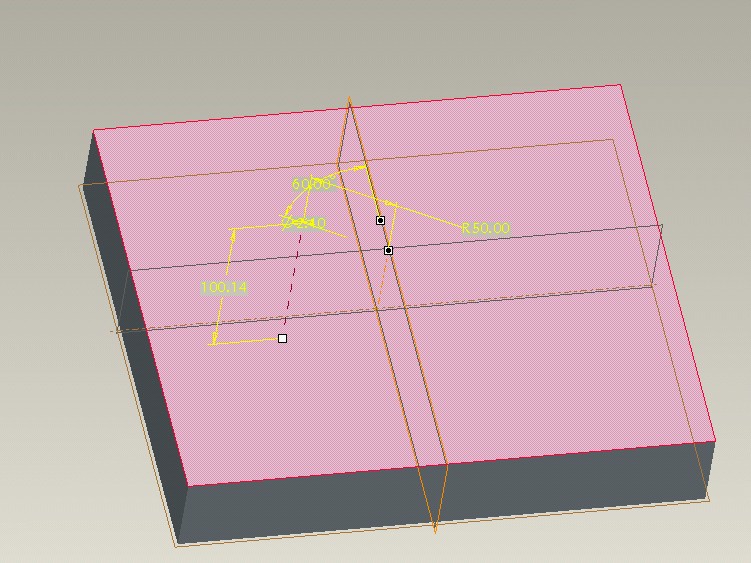

So hier mal ein Bild, wie ich gerne 4 der Bohrungen hätte. Die Bohrungen kommen in den kleineren Durchmesser. Dass Maß hat er noch nicht aktualisiert. Wähle ich aber eine Ebene aus, so setzt er es immer bei der oberen Sekundär Referenz.

Weiß nicht, was ich falsch mache.

Mit freundlichen Grüßen

Mestro

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Stahl
Mitglied
unbeschreiblich

Senden Sie eine Private Message an Stahl

Schreiben Sie einen Gästebucheintrag für Stahl

Beiträge: 1475
Registriert: 30.01.2001

erstellt am: 14. Jun. 2005 15:58

<-- editieren / zitieren -->

Unities abgeben:

Nur für M-e-s-t-r-o

Sehr banal:
Steuerungstaste drücken und als zweite sekundäre Referenz eine der beiden Ebenen anwählen, die durch die Achse gehen. Winkel 0° einstellen (oder 90° je nachdem).

Bei Durchmesserbohrungen (oder radialen Bohrungen) ist die Plazierungsebene primär. Sekundär sind die Achse, um die gedreht wird, und eine Ebene, von der der Winkel weggemessen wird. Dies muss eine Ebene oder planare Fläche sein, welche koplanar zur Achse liegt.

Was JoMaWe schreibt, habe ich nicht verstanden, kommt mir auch etwas kompliziert vor... Nichts für ungut. :-)

------------------

Stahl.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

M-e-s-t-r-o
Mitglied
Motorenentwicklung Konstruktion

Beiträge: 228
Registriert: 09.11.2004

Intel Core 6600 @2.4 GHz, 4 GB DDR-RAM, NVIDIA Quadro FX 3500 256 MB
---
Windows XP Pro. x64 Edition
Version 2003 SP1
---
Version
Wildfire 2.0 M250

erstellt am: 14. Jun. 2005 16:14

<-- editieren / zitieren -->

Unities abgeben:

Hi Stahl. Danke für den Tipp mit der [STRG]-Taste. Jetzt hat es wunderbar geklappt. Manchmal sind es so kleine Dinge...

Mit freundlichen Grüßen

Mestro
