Thema: Teilkreisdurchmesser/neutrale Faser in Zeichnung einfügen (226 mal gelesen)

Busfahrer
Mitglied
Student

Senden Sie eine Private Message an Busfahrer

Schreiben Sie einen Gästebucheintrag für Busfahrer

Beiträge: 6
Registriert: 16.02.2005

ProE 2001
auf Athlon 1333, 512MB RAM,
Radeon 9500 Pro,
WinXP SP2

erstellt am: 02. Jun. 2005 15:57

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo,

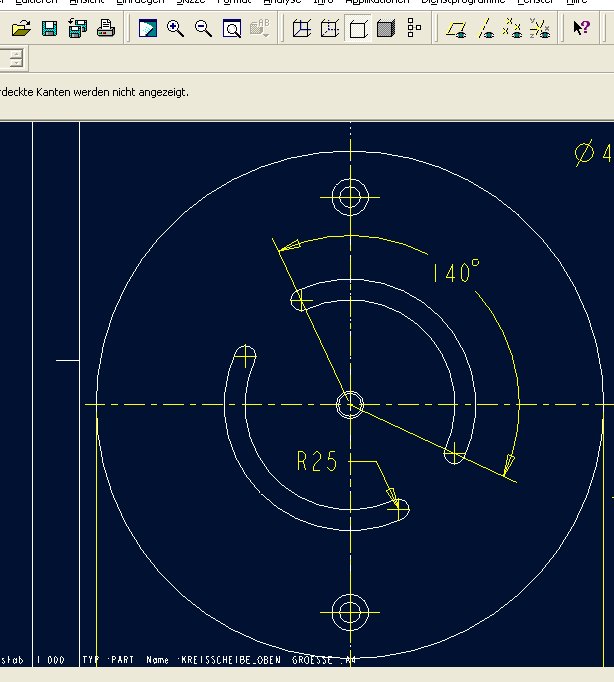

ich habe eine Kreisnut erstellt und mein Betreuer hätte gerne, dass ich da noch eine Hilfsmittellinie rein zeichne (es sei jetzt mal dahingestellt ob das richtig oder falsch ist).

Wie bekomme ich das mit ProE 2001 hin? Wenn ich auf "Hilfkreisgeometrie erzeugen" gehe, kann ich als Einrastreferenzen NUR Kanten wählen, nicht aber eine Achse oder einen Kreismittelpunkt wie es hier nötig wäre.

Vielen Dank schonmal...Grüße
Jörg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TomFux
Mitglied
Techniker R&D, CAD-Admin

Senden Sie eine Private Message an TomFux

Schreiben Sie einen Gästebucheintrag für TomFux

Beiträge: 235
Registriert: 07.08.2003

erstellt am: 02. Jun. 2005 16:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für Busfahrer

Ich würde schon im PRT zwischen den beiden Achsen je eine bogenförmige Kurve skizzieren und den Linienstil auf Mittelline definieren.
In der DRW mußt du dann wahrscheinlich die Folie Kurven aktivieren, hoffe das ist kein Problem.

TomFux

------------------
Pro/E WILDFIRE_2 M110 - Intralink 3.3 M022 - Win2000 Professional - Dell Precison 670
Intel XEON 2.8GHz - 2GB RAM - NVIDIA Quadro FX3400

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
