Thema: Schnittdarstellung in ProE2001, bitte um Hilfe!! (373 mal gelesen)
|
Busfahrer
Mitglied
Student
   Beiträge: 6
Registriert: 16.02.2005 ProE 2001
auf Athlon 1333, 512MB RAM,
Radeon 9500 Pro,
WinXP SP2
|
erstellt am: 02. Jun. 2005 10:41  <-- editieren / zitieren -->   Unities abgeben:
Hallo CAD-Experten, ich habe ein Problem mit der Zeichnungserstellung in ProE2001. Vermutlich sehr banal, aber weder die Suche noch meine Unterlagen konnten mir eine Antwort darauf geben  Habe ein 3D-Modell erstellt, davon eine Zeichnung gemacht und möchte jetzt einen Voll-Schnitt durch das Bauteil legen. Das klappt soweit, nur ist der Schnitt irgendwie immer auf der falschen Seite
Möchte den Schnitt rechts der Basisansicht haben. Also müssen die Schnittpfeile auch nach rechts zeigen.

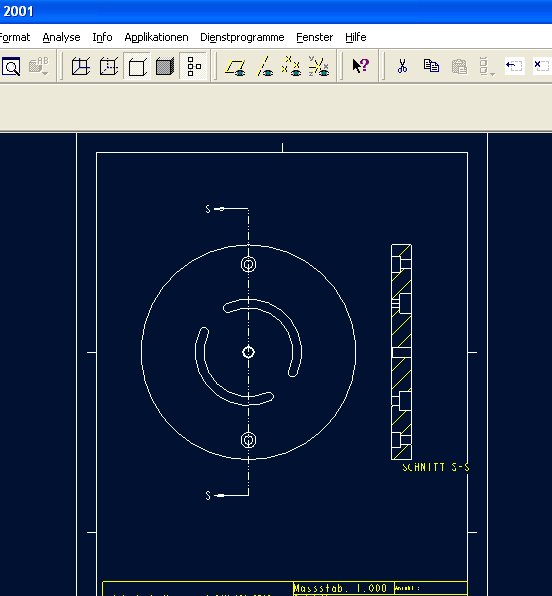

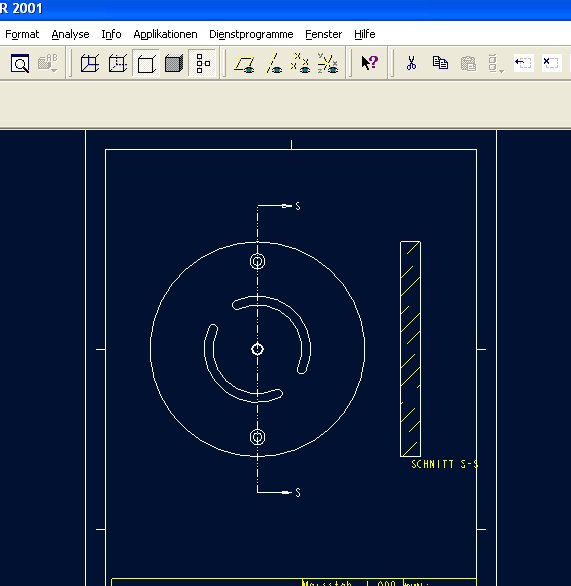

Benutze ich die Funktion "QSchn umsch", welche mir die Pfeildarstellung ändert, sieht mein Schnitt mehrwürdig aus (vgl. Bilder). Was mache ich falsch!? Bitte helft mir, habe das try-and-error-Verfahren langsam echt satt  Grüße
Jörg
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bruce
Mitglied
Konstrukteur
Beiträge: 288
Registriert: 14.12.2004 WF3
EMX 4.1
EMX 5.0
|
erstellt am: 02. Jun. 2005 10:54 <-- editieren / zitieren --> Unities abgeben: Nur für Busfahrer
|
inazuma
Mitglied
Dipl. Ing. Physik
Beiträge: 251
Registriert: 16.06.2004 Creo Elements/M 100, Dell Precision T5500, Windows 7 Prof. 64-bit, Xeon E5500 Quad Core 2,27 GHz, 6 GB RAM, NVIDIA Quadro FX 1800 768MB, STOOLS 2010,kein Wartungsvertrag
|
erstellt am: 02. Jun. 2005 10:59 <-- editieren / zitieren --> Unities abgeben: Nur für Busfahrer
|
Busfahrer
Mitglied
Student
Beiträge: 6
Registriert: 16.02.2005 ProE 2001
auf Athlon 1333, 512MB RAM,
Radeon 9500 Pro,
WinXP SP2
|
erstellt am: 02. Jun. 2005 11:50 <-- editieren / zitieren --> Unities abgeben:
Zitat:
arbeitest du mit den startuptools?
Nein, ganz ordinäre ProE-Installation. Sollte ich diese verwenden? Zitat:
projection_type -> muß auf "first_angle" stehen
Hallo Namensvetter,
das war ein sehr guter Tip! Hat funktioniert, vielen Dank
Was macht aber dann diese Funktion "QSchn umsch" für einen Sinn?! Wo die Experten grad da sind: Gibt es irgendwo eine "allgemein gültige" DIN.DTL, die mit jeder Standart-ProE-Version funktioniert, in der solche Geschichten enthalten sind? Habe mir eine mit den VW-Normen gezogen, die verwenden aber dann wieder spezielle Schriftarten  Grüße
Jörg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
inazuma
Mitglied
Dipl. Ing. Physik
Beiträge: 251
Registriert: 16.06.2004 Creo Elements/M 100, Dell Precision T5500, Windows 7 Prof. 64-bit, Xeon E5500 Quad Core 2,27 GHz, 6 GB RAM, NVIDIA Quadro FX 1800 768MB, STOOLS 2010,kein Wartungsvertrag
|
erstellt am: 02. Jun. 2005 12:10 <-- editieren / zitieren --> Unities abgeben: Nur für Busfahrer
@ Namensvetter: wenn das Teil (um den Schnitt) nicht symmetrisch ist, kann man sich entscheiden, welche "Hälfte" man dargestellt haben möchte. Interessant auch für Stufenschnitte oder abgewickelte Querschnitte.... Jörg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
