Autor Thema:  Form- und Lagetoleranz in Assembly (342 mal gelesen)
Jürgen W
Mitglied



Sehen Sie sich das Profil von Jürgen W an!   Senden Sie eine Private Message an Jürgen W  Schreiben Sie einen Gästebucheintrag für Jürgen W

Beiträge: 90
Registriert: 06.10.2004

solid edge community edition 2023

erstellt am: 13. Mai. 2005 14:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities








Hallo zusammen

Ich hoffe ich kann mein Problem verständlich erklären.

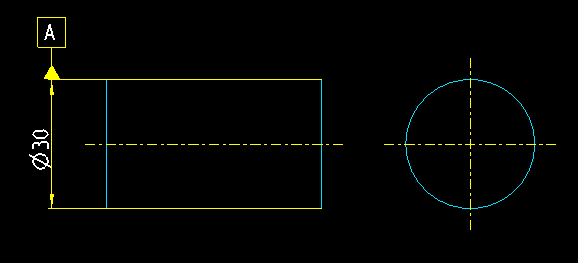

Ich habe eine Welle_01 und eine Welle_02. Beide haben als Bezug den Buchstaben A

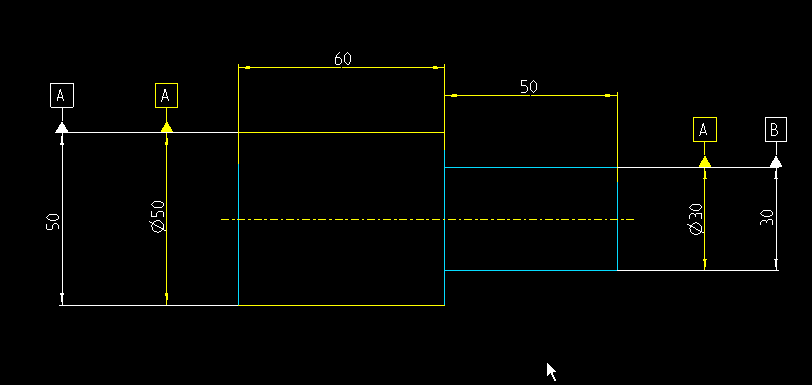

In der Assembly möchte ich zwei Bezüge haben einmal "A" und einmal "B"

Wenn ich in der Assy-Zeichnung nun die Masse der beiden Durchmesser zeigen lasse, werden bereits die Bezüge der Einzelteile angezeigt, so dass ich zweimal "A" habe, was ich aber nicht möchte.

Wenn ich nun hingehe und einen Zusammenbau-Bezug erzeugen möchte, bekomme ich die Meldung "Nicht in einem anderen Modell platzierbar"

Zur Zeit erzeuge ich die Masse, die Bezüge erhalten sollen, in der Zeichnung und füge dann meine Bezüge "A" und "B" entsprechend hinzu.

Deshalb meine Fragen :
1. Wie bekomme ich die ET-Bezüge weg?
2. Wie bekomme ich die Zusammenbau-Bezüge rein?

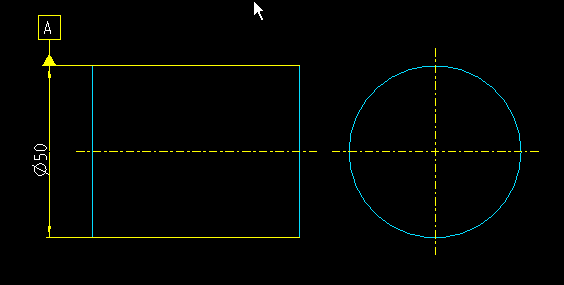

(im dritten Bild sieht man die erzeugten Masse weiss dargestellt)

Hat jemand eine Idee?

Gruß Jürgen

------------------
morgen werde ich mich ändern, gestern wollte ich es heute tun

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Beere
Mitglied
Dipl.-Ing. Maschinenbau


Sehen Sie sich das Profil von Beere an!   Senden Sie eine Private Message an Beere  Schreiben Sie einen Gästebucheintrag für Beere

Beiträge: 1437
Registriert: 31.07.2001

erstellt am: 16. Mai. 2005 00:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jürgen W 10 Unities + Antwort hilfreich

hmmmm mal was zusammenspinnen

Du erzeugst ein KE in der Baugruppe z.B. eine Kurve oder noch besser
eine Fläche als Rotation. Die Bemaßung verknüpfst Du über eine Beziehung mit der Welle und fummelst noch den Baugruppenbezug dran. Fertig e´Voila

Gruß
Andreas

P.S. geht das überhaupt? Hab ich noch nie probiert.

P.P.S. Ich würde es bleiben lassen und hübsch von Hand ranschreiben
kommt aber auf die hausinternen Richtlinie und das Zeichnungsmanagment an
