Autor Thema:  In 2D Bauteil unsichtbar machen, in 3D aber nicht!!! (408 mal gelesen)
Banana
Mitglied



Sehen Sie sich das Profil von Banana an!   Senden Sie eine Private Message an Banana  Schreiben Sie einen Gästebucheintrag für Banana

Beiträge: 23
Registriert: 18.03.2005

Proe WF2

erstellt am: 26. Apr. 2005 11:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Zusammen!

Mein Problem diesmal: Ich habe in meiner Zusammnenstellungszeichnung (3D) ein Gehäuse mit Inhalt(verschiedene Bauteile). Ich möchte aber in der 2D Zeichnung nur den "Inhalt" anzeigen. Eine Möglichkeit wäre in 3D Ansicht einfach ausblenden. Weis ich. Aber vielleicht gibt es eine Möglichkeit (Folien???) das Gehäuse in der 2D Zeichnung immer auszublenden, egal ob in der 3D Zusammenstellung eingeblendet oder nicht?

Hoffe es weis jemand eine Lösung!!

Danke

Mfg
Banana

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design




Sehen Sie sich das Profil von cbernuth@DENC an!   Senden Sie eine Private Message an cbernuth@DENC  Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2131
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 26. Apr. 2005 11:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Banana 10 Unities + Antwort hilfreich

Erzeuge Dir eine vereinfachte Darstellung in der BG, in der Du das Gehäuse ausblendest.
In der Zeichnung stellst Du dann diese vereinfachte Darstellung dar.

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arossbach
Mitglied
Ingenieur Masch.bau


Sehen Sie sich das Profil von arossbach an!   Senden Sie eine Private Message an arossbach  Schreiben Sie einen Gästebucheintrag für arossbach

Beiträge: 1181
Registriert: 13.06.2001

CREO 4
simufact.forming 13
Windows 7 Professional Service Pack 1 64 Bit
Dell Precision WorkStation T3500
32 GB RAM
Grafik: NVIDIA Quadro 4000

erstellt am: 26. Apr. 2005 12:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Banana 10 Unities + Antwort hilfreich

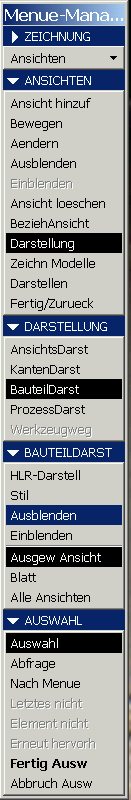

Geht auch direkt in der Zeichnung, Ansichtsbezogen (siehe Bild).
Gruß

------------------
-Axel-

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MME-hos
Mitglied
interner Pro/E Support, Heißkanaltechnik


Sehen Sie sich das Profil von MME-hos an!   Senden Sie eine Private Message an MME-hos  Schreiben Sie einen Gästebucheintrag für MME-hos

Beiträge: 145
Registriert: 09.07.2004

Dell 360, 3.2GHz, 3.2GB RAM, Quadro FX 1000
Pro/E Wildfire M200, BuW Mold 4.1,

erstellt am: 26. Apr. 2005 12:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Banana 10 Unities + Antwort hilfreich

Du kannst das alles auch ohne vereinfachte Darstellung machen.
In der Zeichnung gibt es eine Funktion die ist zu finden unter:
#Ansicht#Zeichnungsanzeige#Komponentendarstellung

Dort kannst du einzelne Bauteile oder Unterbaugruppen ausblenden oder eine andere Liniendarstellung wählen.
Ich persönlich bevorzuge da den Stil als Phantom Transparent.
Der Vorteil ist, dass ich die Außenkontur als Phantomlinie sehe, und alles vom Innenleben als normale Körperkanten.

Gruß

Holger

------------------
After millions of years, man learns to harness the power of Pro/Engineer !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Banana
Mitglied



Sehen Sie sich das Profil von Banana an!   Senden Sie eine Private Message an Banana  Schreiben Sie einen Gästebucheintrag für Banana

Beiträge: 23
Registriert: 18.03.2005

Proe WF2

erstellt am: 27. Apr. 2005 14:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke für die Tips!
Genau so habe ich mir das vorgestellt!!
Danke!

Mfg
Banana

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
