Thema: spiralbohrer pro/e modell (drill) (2175 mal gelesen)

cortereal73
Mitglied
konstrukteur

Senden Sie eine Private Message an cortereal73

Schreiben Sie einen Gästebucheintrag für cortereal73

Beiträge: 3
Registriert: 21.04.2005

erstellt am: 21. Apr. 2005 13:18

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

bohrer.zip

hallo,

hat jemand (ev. aus der bohrerbranche) ein professionelles modell eines spiralbohrers (am besten mit 3 bzw. 4 schneiden)?
kann eigentlich ziemlich allgemein gehalten sein. ich suche nur nach einer brauchbaren strategie zum modellieren der wendel mit pro/e.

super wäre natürlich ein part

schon mal dank für eventuelle unterstützung!

ich hab schon mal was versucht aber das ergebnis gefällt mir nicht so recht (anhang)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cortereal73
Mitglied
konstrukteur

Beiträge: 3
Registriert: 21.04.2005

erstellt am: 21. Apr. 2005 13:26

<-- editieren / zitieren -->

Unities abgeben:

achso:

im modell hab ich die meisten keŽs unterdrückt wegen der max. dateigrösse...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

VOGel
Mitglied
Technischer Angestellter

Senden Sie eine Private Message an VOGel

Schreiben Sie einen Gästebucheintrag für VOGel

Beiträge: 100
Registriert: 18.05.2004

WF3
Creo 2.0 M050
Flexsim 7.1.4
Win7
Quadro FX1400
K600

erstellt am: 21. Apr. 2005 20:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für cortereal73

Hi,
Versuch mal Spiralförmiges Zug-Ke mit der Option Senkrecht zur Leitkurve- das Ganze natürlich als Schnitt und mit großer Steigung-.

Gruß Jörg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Martin Vössing
Mitglied
Dipl.Ing.

Senden Sie eine Private Message an Martin Vössing

Schreiben Sie einen Gästebucheintrag für Martin Vössing

Beiträge: 1
Registriert: 31.05.2005

erstellt am: 31. Mai. 2005 14:57

<-- editieren / zitieren -->

Unities abgeben:

Nur für cortereal73

Funktioniert leider nicht zur Darstellung der Flute, da die Splinekurve geradlinig wie beim Fräßen aus dem Werkstück laufen muß.

Problem: Erstellung der richtigen Leitkurve.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ingenieur
Mitglied

Senden Sie eine Private Message an ingenieur

Schreiben Sie einen Gästebucheintrag für ingenieur

Beiträge: 96
Registriert: 04.06.2001

Cre0 2.0 M100

erstellt am: 31. Mai. 2005 15:31

<-- editieren / zitieren -->

Unities abgeben:

Nur für cortereal73

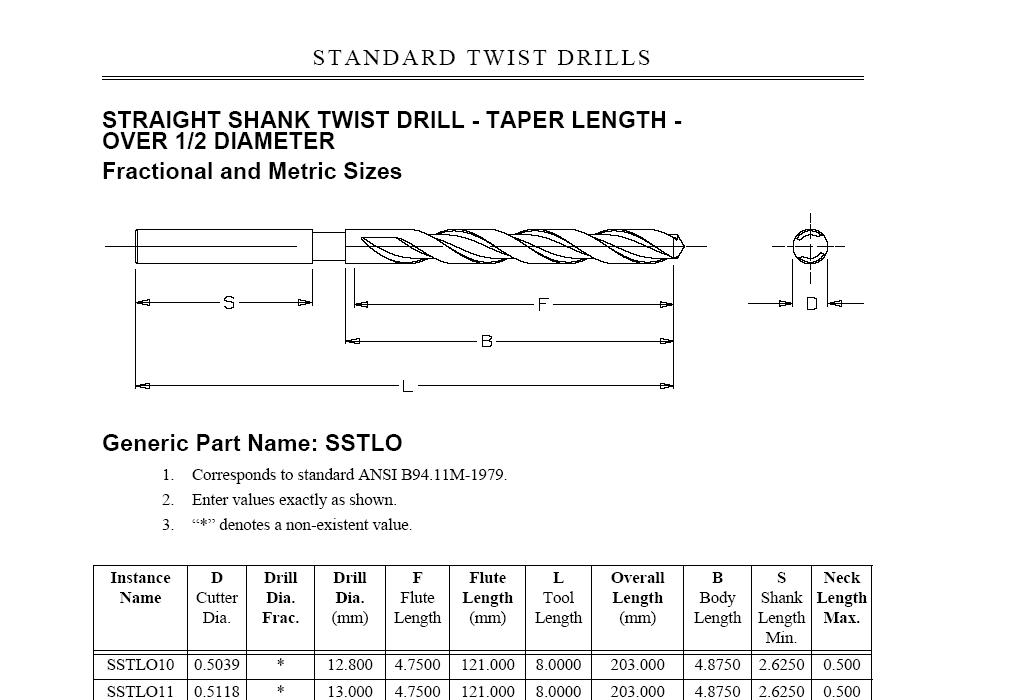

Versuch mal bei den WILDFIRE LIBRARY DATABASES etwas zu finden.
Es gibt eine Bibliothek Tooling...... http://www.ptc.com/appserver/cs/software_update/swupdate.jsp
------------------
mfg
der_ingenieur@gmx.de

[Diese Nachricht wurde von ingenieur am 31. Mai. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

UNO
Mitglied

Schreiben Sie einen Gästebucheintrag für UNO

Beiträge: 104
Registriert: 23.03.2004

erstellt am: 01. Jun. 2005 19:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für cortereal73

drill.zip

Anbei das Modell eines Spiralbohrers ... vielleicht hilfts.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mare zescht
Mitglied
engineer,82211,herrsching

Senden Sie eine Private Message an mare zescht

Schreiben Sie einen Gästebucheintrag für mare zescht

Beiträge: 1
Registriert: 01.06.2005

erstellt am: 03. Jun. 2005 09:07

<-- editieren / zitieren -->

Unities abgeben:

Nur für cortereal73

Wäre es möglich das komplette Bohrermodel als proE datei zu bekommen.

Mein Proplem ist die richtige Erstellung der Flute, so wie sie gefräßt oder gerollt wird bzw. der Auslauf aus dem Werkstück. Die Leitkurve sollte in einen Stück gezogen werden können, das ist mit normalem gezogenem Schnitt mit der Funktion Senkrecht zur Leitkurve nicht möglich, zumindest mit ProE 2001, vieleicht geht das ja mit Wildfire.
PTC konnte mir auch nicht helfen.

------------------
mare
