Hallo Jungs,

habe da ein Problem mit der Fasen-Darstellung.

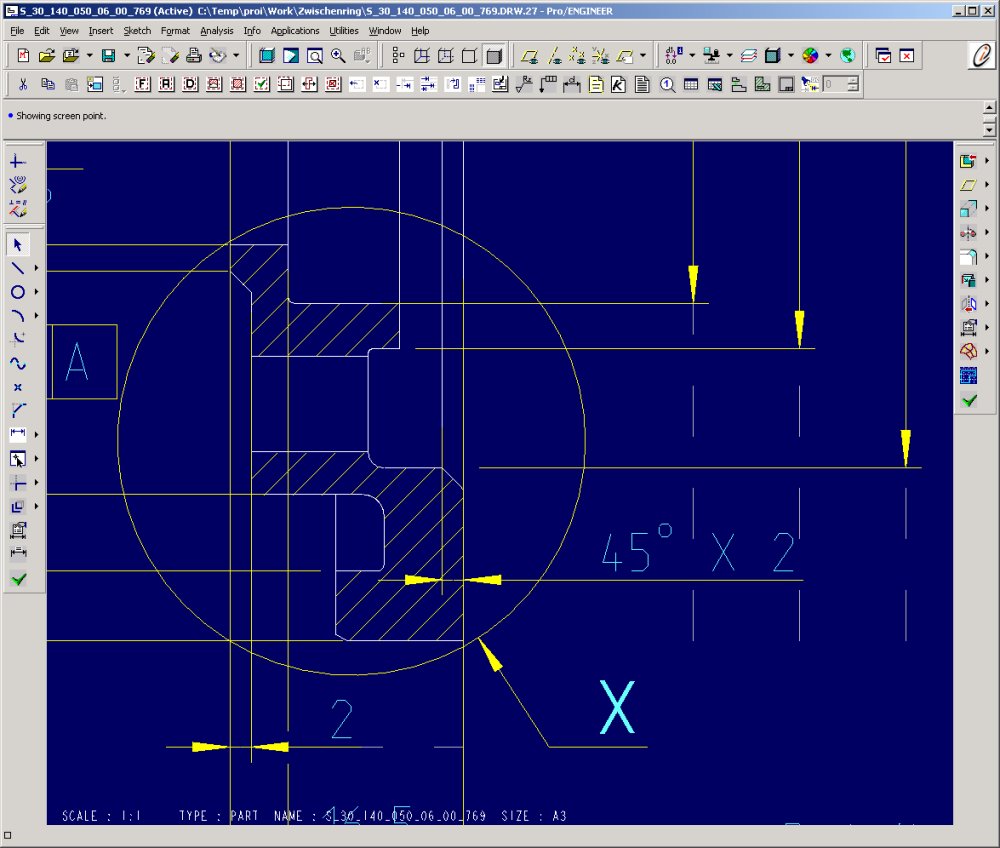

In der Zeichnung blende ich die Fasen ein, doch die Reihenfolge ist falsch herum, das heisst anstatt 2x45 Grad kommt bei mir 45 Grad x2 (siehe Anhang).
Kann mir jemand sagen, wie ich das bei den Einstellungen aendern kann??

Danke

Madhouse

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nightknight
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Nightknight an!   Senden Sie eine Private Message an Nightknight  Schreiben Sie einen Gästebucheintrag für Nightknight

Beiträge: 27
Registriert: 26.10.2003

HP xw4200 P4 3,4 GHz, 4GB Ram, Quadro FX 1300
WF II M120
Ilink 3.4 M011

erstellt am: 15. Jan. 2005 11:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für madhouse03 10 Unities + Antwort hilfreich


Hallo madhouse03,

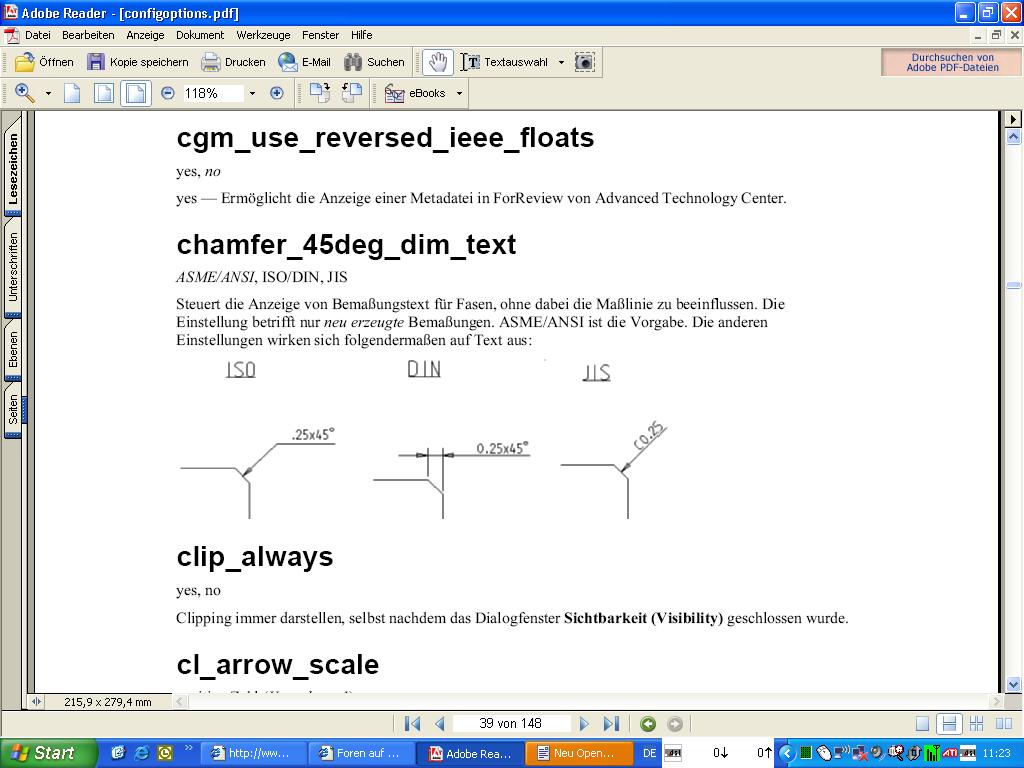

probier es mal mit dem angehängten config Eintrag.Hoffe es hilft.


Gruss,

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur




Sehen Sie sich das Profil von U_Suess an!   Senden Sie eine Private Message an U_Suess  Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 15. Jan. 2005 13:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für madhouse03 10 Unities + Antwort hilfreich
Hallo Madhouse,

hast Du das Teil und die Zeichnung selbst erzeugt oder bist Du beim Aufrufen einer fremden Zeichnung darauf gestoßen?
Die Bemaßung der Fase sieht nämlich eher so aus, als hätte da einer von Hand etwas eingetragen. Pro/E verwendet IMHO ein kleines "x" in der Fasenbemaßung.

------------------
Gruß
U. Süß            Don't panic, you work with Pro/E! (Thomas alias giatsc)
