Hallo ProE-User!

Ich hoffe, dass sich zwischen Weihnachten und Neujahr ein paar von euch im Forum rumtreiben.

Mein Problem:

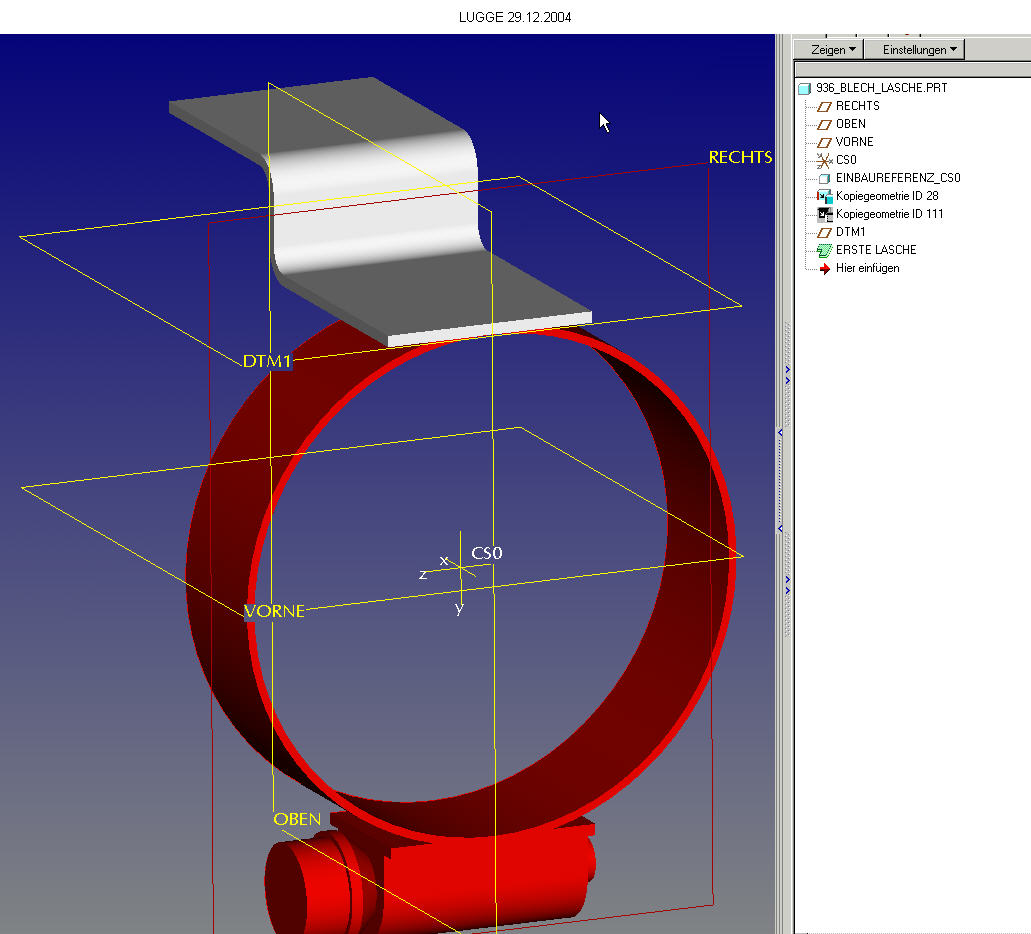

Ich will eine Lasche um ein anderes Teil rumbiegen (siehe Bild "rolle_01.jpg").

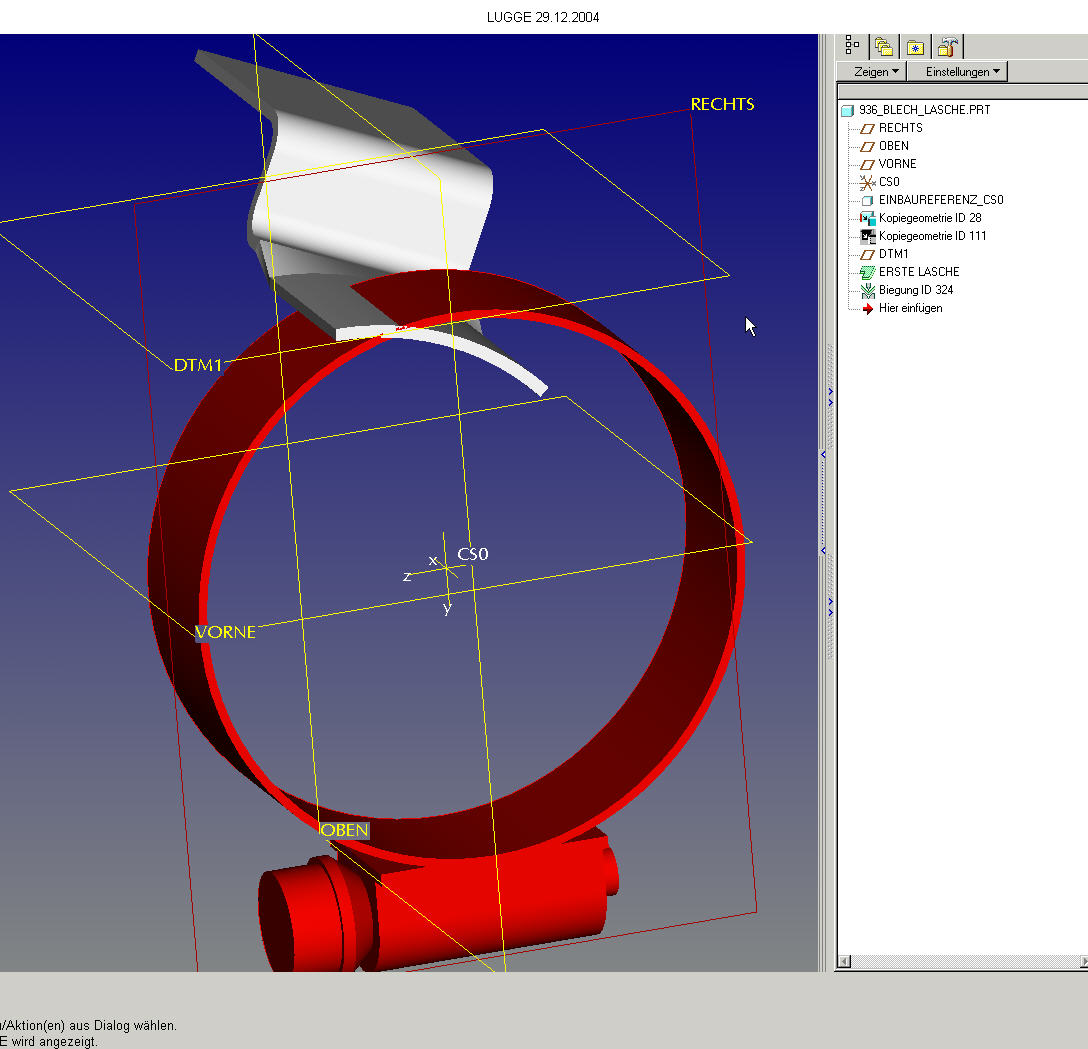

Eine Rolle mit Übergang erzeugen geht, doch das Teil verdreht sich immer (siehe Bild "rolle_02.jpg").
Gibt es eine Möglichkeit, dieses Teil von der Position her unverändert zu lassen, so, dass sich die Biegung nach beiden Seiten ausbildet?
Da wir die Baugruppen mittels Skelett und Koordinatensystemen aufbauen, kann ich eine Positionsänderung nicht gebrauchen!!
Zur Info:
Ich arbeite mit ProE-Wildfire2.

Bitte helft mir!!

Schöne Grüße,
Lucky


------------------
Lucky

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2738
Registriert: 04.06.2003

StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit

erstellt am: 29. Dez. 2004 16:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lucky_2004 10 Unities + Antwort hilfreich

Hallo,

hast Du die Biegelinie in der Mitte Skiziert und dann  bei der Biegerichtung auf beide Seiten eingestellt.

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lucky_2004
Mitglied
Konstrukteur


Sehen Sie sich das Profil von lucky_2004 an!   Senden Sie eine Private Message an lucky_2004  Schreiben Sie einen Gästebucheintrag für lucky_2004

Beiträge: 29
Registriert: 15.11.2004

erstellt am: 30. Dez. 2004 09:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Jens!

Ja, ich habe die Biegelinie in der Mitte (auf OBEN und Fläche an DTM1) skizziert. Ebenso habe ich die Biegerichtung auf beide Seiten eingestellt.

ProE frägt im Laufe der KE-Erzeugung auch folgendes ab:
"Pfeil zeigt fixierten Bereich. Umschalten oder OK wählen."
Darin liegt glaube ich das Problem. Hier sollte man - so wie in meinem Fall - die Ebene "OBEN" angeben können. - Als Bereich der unverändert bleibt und von wo aus weggebogen wird. Dass eben der Querschnitt in der Ebene "OBEN" dort bleibt wo er ist.


Lucky

------------------
Lucky

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Stahl
Mitglied
unbeschreiblich


Sehen Sie sich das Profil von Stahl an!   Senden Sie eine Private Message an Stahl  Schreiben Sie einen Gästebucheintrag für Stahl

Beiträge: 1475
Registriert: 30.01.2001

Proe 18 bis Creo 3
Intralink 1 bis 3.4
Windchill PDMLink 8.0 bis 10.2

erstellt am: 04. Jan. 2005 10:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lucky_2004 10 Unities + Antwort hilfreich


Vorschlag: nur die eine Hälfte modellieren und dann die andere Seite durch Geometrie-Spiegeln ergänzen.

------------------

Stahl.
