habt ihr einen workaround aus der praxis, um am effektivsten an diese zeichnungsansicht zu kommen?

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

???
Ein paar Worte/Bilder mehr wären schon hilfreich, Hagen!

------------------
freundlich grüßend


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

???

bilder gibt es im jeden zeichnungs-taschenbuch (z. b. hoischen).
eine ansicht z. b. quader, der in der zeichnungsanicht auf der einen kante 7° und auf der anderen kante 42° in den raum liegt. also was soll ich sagen, von einem quader oder welle oder klotz halt eine din-gerechte dimetrische ansicht im zeichnungsmodus !!!

falls noch die frage kommt warum: zu ausbildungszwecken, dort muessen dimetrische ansichten gezeichnet werden.

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Das Modell dynamisch orientieren (siehe Bild. Die Winkel lassen sich eingeben. ) und die Ansicht speichern. Im Zeichnungsmodus dann beim Erstellen der Ansicht die gespeicherte Ansicht anklicken. Fertig.

Grüße

Hans

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... und welche winkel sollen eingegeben werden, dass naemlich 7° und 42° im zeichnungsmodus rauskommen? ist noch nicht ganz ersichtlich? also mit 7° und 42° geht es nicht, weil die orientierung im raum so nicht moeglich ist, sprich beim ersten orientieren dreht sich die drehmitte mit, und dann geht nix mehr. auch die werte 19.xx und 20.xx die in natura gedreht werden merden muessen nimmt die orientierung nicht an!!!

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo hagen123,

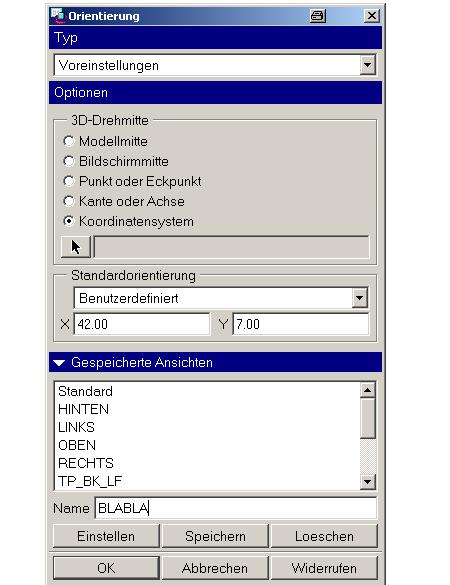

meinst du das wie im Bild, oder habe ich falsch verstanden. wenn so dann als Benutzer definierte Ansicht speichern und in Zg aufrufen.

Gruß

Nguyen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

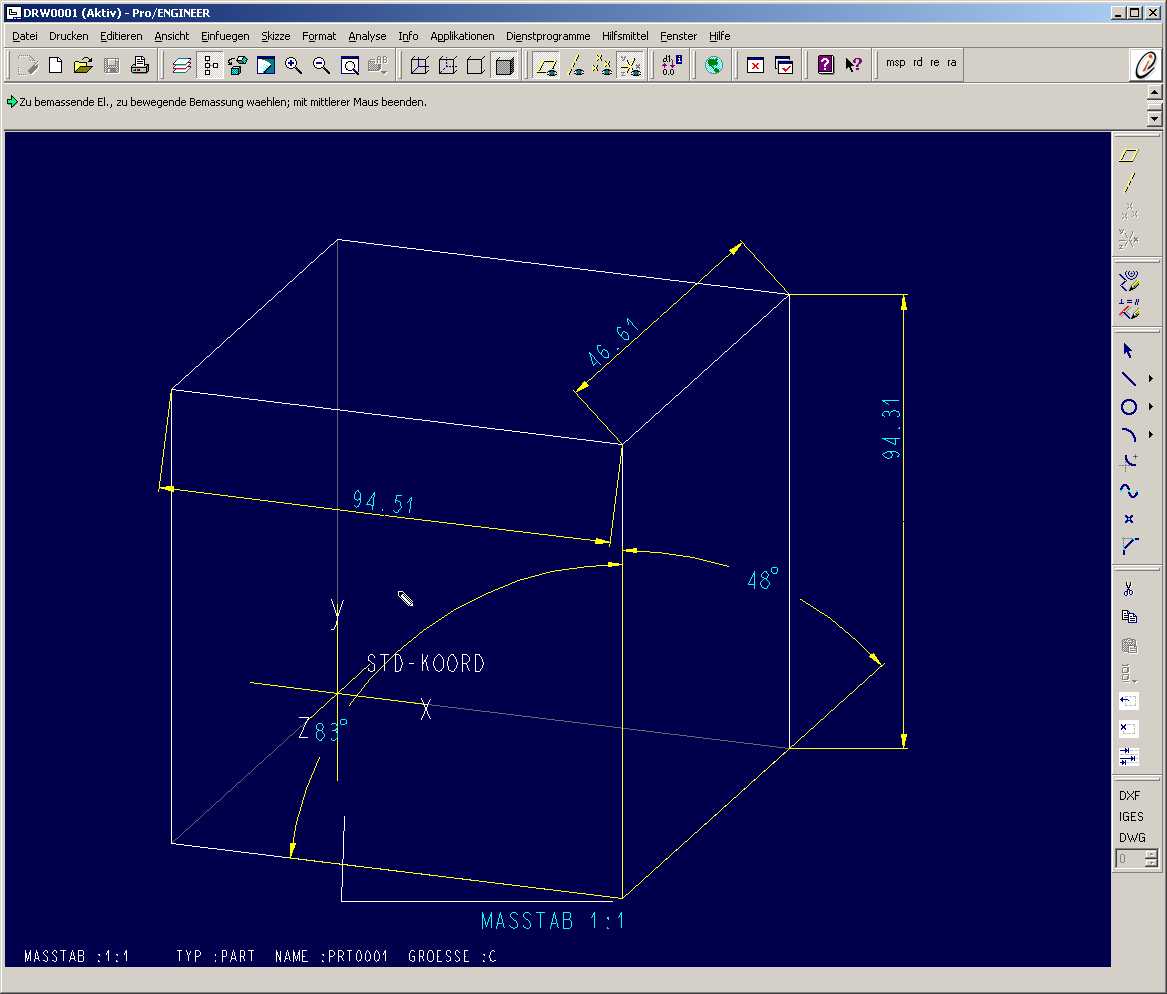

nein, ich meine in einer zeichnung eine perspektivische ansicht, wo der koerper um die kante (optisch) um 7°/42° gekippt ist. es darf aber im 3d-bereich nicht um diese werte gekippt werden, dann naemlich kommt nicht diese zeichnungsansicht raus!!!
das mit der orientierung habe ich naemlich auch schon probiert!!

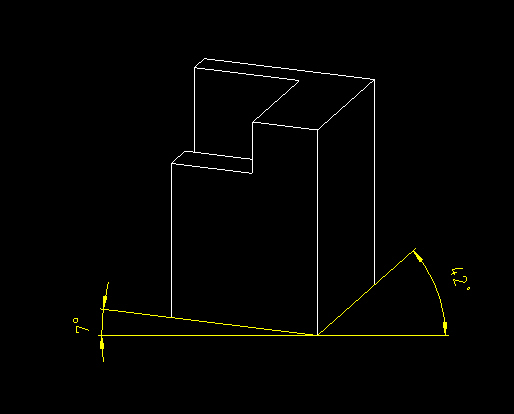

... siehe bild

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo hagen123

also ausgehend vom Aufriss (heißt bei uns vorne - standardebenen auf deutsch)

#ansicht #neu orientieren

Popup Orientierung: Typ: "Dynamisch orientieren"

                    Drehen: zuerst um Hochachse V -20.268°
                                dann Querachse H  19.42°

                    gespeicherte Ansichten: Name: DIMETRIE speichern

Auf Zeichnung plazieren.

Jetzt sind die Winkel normgerecht, die Verkürzungen stimmen fast

Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

OK. verstanden, dann funktioniert was Wasileww beschrieben hat...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Hagen123
Sorry, die habe ich schon ewig nicht mehr gebraucht... Aber dafür stand Dein Artikel wieder oben
@Wassileww
10Ü4u

------------------
freundlich grüßend


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... vielen dank wasileww,

die beiden werte kenne ich auch, wenn ich aber erst um die hochachse kippe und dann um die querachse, steht mein teil schief. und ich meine den volumenkoerper. gebe ich erst die querachse und dann die hochachse ein, steht das teil gerade. aber der kippwinkel stimmt nicht. ich weiss definitiv nicht, warum proe/e das nicht macht!!!

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo hagen123

schau auf dein Popup "Orientierung"
Was ist im Abschnitt Drehen aktiv?
Das Drehzentrum oder der Bildschirm.

Wähle den Bildschirm um nach meiner Anleitung die richtigen Ergebnisse zu erzielen.

Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... super, jetzt klappt es, u. a. waren meine werte auch anders

... das modell habe ich dann auch noch skaliert, weil ja die leaengen der linien nicht stimmten, aber das ergebnis ist super...

... jetzt koennen wir die ausdrucke der dimetrien unter die transparente der auszubildenden legen ...

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mapkey_dimetrie.pro.txt



Zitat:

---

Original erstellt von Wasileww:
Hallo hagen123

also ausgehend vom Aufriss (heißt bei uns vorne - standardebenen auf deutsch)

#ansicht #neu orientieren

Popup Orientierung: Typ: "Dynamisch orientieren"

                    Drehen: zuerst um Hochachse V -20.268°
                                 dann Querachse H  19.42°

                     gespeicherte Ansichten: Name: DIMETRIE speichern

Auf Zeichnung plazieren.

Jetzt sind die Winkel normgerecht, die Verkürzungen stimmen fast

Walter

---

Hier eine ergänzende Korrektur:
Um ein nahezu perfektes Längenverhältnis zu erhalten, muß für den vertikalen Winkel -20,703° und dann für den horizontalen Winkel 19,473° eingegeben werden.
Dazu passend habe ich ein Mapkey erstellt, daß auch zuerst die Ansicht VORNE aufruft, das Modell dreht und dann die Ansicht unter DIMETRIE abspeichert.

------------------
Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform

[Diese Nachricht wurde von rjordan am 15. Dez. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
