Thema: Grafische Ausgabe von Zeichnungen (1065 mal gelesen)
|
CadKD
Ehrenmitglied
Konstrukteur
   Beiträge: 1752
Registriert: 14.08.2002 SWX 2020 SP5
ProE WF IV, M120
|
erstellt am: 17. Sep. 2004 12:07  <-- editieren / zitieren -->   Unities abgeben:
Hallo Pro/E User, ich habe in der Suchfunktion leider keine Antworten auf meine Fragen
erhalten. Deshalb schreibe ich alles hier zusammen: 1. Kann man in Pro/E Text modellieren und anschliessend auch wieder
ändern? 2. Kann man in Pro/Zeichnungen mit Ansichten erstellen die aussehen
wie mein Beispiel "Nutzen ES"? Also mit "echten, assoziativen"
schattierten Ansichten der Modelldaten? 3. Kann man in Pro/E Ansichten in Zeichnungen mit Farbe füllen wie
mein Beispiel "Film ES"? Nicht mit Schraffur mit ganz engem
Abstand, sondern als echte farbige Füllung. Sind viele Fragen. Ich wäre dankbar für die Antworten der Profis. Gruß CadKD
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stahl
Mitglied
unbeschreiblich
Beiträge: 1475
Registriert: 30.01.2001
|
erstellt am: 17. Sep. 2004 13:45 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD
Punkt 1.) Ja, das geht ganz leicht. Sogar assoziativ parametergesteuert. Man kann zB. eine Schrift am Teil anbringen, die den Teilenamen beinhaltet und die sich automatisch ändert wenn der Teil umbenannt wird. Das selbe auch für Material, Benennung, Blechstärke usw, was man auch immer für einen Parameter darstellen will. Im Skizziermodus wählt man einfach den Punkt Text und stellt dort auch den Font (jeder beliebige .ttf), Schriftgrad usw ein. Man kann den Text auch kreisförmig biegen oder entlang eines Splines laufen lassen. Punkt 2.)
Leider nein. Zumindest nicht direkt als Zeichnung. Man kann aber als eDrawing ausgeben, dann ist es auch schattiert. Punkt 3.)
Ja, das geht. Man kann bliebige geschlossene Linienverläufe füllen und die Farbe kann man auch einstellen.
------------------
Stahl. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CadKD
Ehrenmitglied
Konstrukteur
Beiträge: 1752
Registriert: 14.08.2002 SWX 2020 SP5
ProE WF IV, M120
|
erstellt am: 20. Sep. 2004 08:28 <-- editieren / zitieren --> Unities abgeben:
Hallo Stahl, danke für deine Antworten. Noch eine kleine Frage dazu:
kann man modellierte Texte auch mit Anzügen versehen?
Das klappt bei meinem z.Zt. verwendeten System leider
nicht zufriedenstelend. Gruß CadKD Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manuku
Mitglied
Mechanical Engineer
Beiträge: 131
Registriert: 17.07.2003
|
erstellt am: 20. Sep. 2004 11:31 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD
|
Stahl
Mitglied
unbeschreiblich
Beiträge: 1475
Registriert: 30.01.2001 Proe 18 bis Creo 3
Intralink 1 bis 3.4
Windchill PDMLink 8.0 bis 10.2
|
erstellt am: 20. Sep. 2004 16:00 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD
|
kalle_ok
Mitglied
Beiträge: 1164
Registriert: 01.03.2002 WF2: M250
|
erstellt am: 20. Sep. 2004 16:08 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD
|
CadKD
Ehrenmitglied
Konstrukteur
Beiträge: 1752
Registriert: 14.08.2002 SWX 2020 SP5
ProE WF IV, M120
|
erstellt am: 20. Sep. 2004 16:36 <-- editieren / zitieren --> Unities abgeben:
|
autronic
Mitglied
Beiträge: 222
Registriert: 08.06.2004
|
erstellt am: 20. Sep. 2004 17:12 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD
Hallo Stahl, mich würde sehr interessieren, wie ich einen Text in einer Skizze des Modells parametrisch machen kann.
Ich habe zum Beispiel einige Teile, die sich nur in einem lasergeschnittenen Text unterscheiden und die ich deshalb gerne als Varianten modellieren würde. Gruß Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stahl
Mitglied
unbeschreiblich
Beiträge: 1475
Registriert: 30.01.2001 Proe 18 bis Creo 3
Intralink 1 bis 3.4
Windchill PDMLink 8.0 bis 10.2
|
erstellt am: 20. Sep. 2004 19:49 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD
|
Manuku
Mitglied
Mechanical Engineer
Beiträge: 131
Registriert: 17.07.2003
|
erstellt am: 21. Sep. 2004 09:10 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD

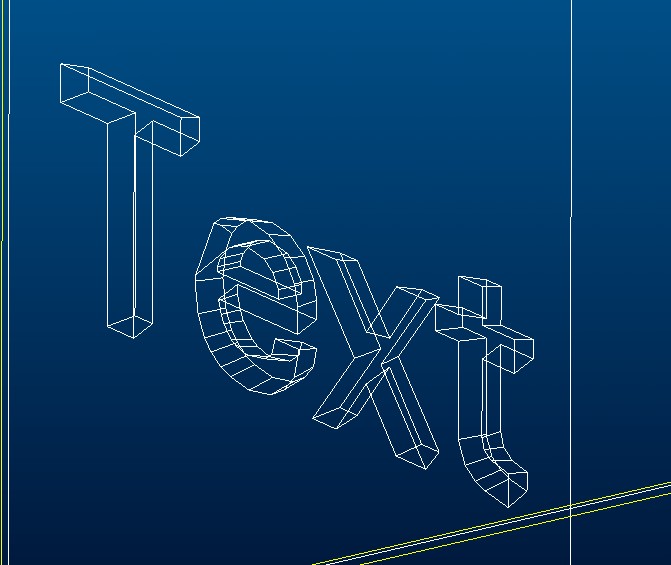

Anzug – Wir Schweizer verstehen uns halt...  Noch was...
Wenn du den Text parametergesteuert machst, dann wird es dir das Anzugs(Formeschräge)-KE höchst wahrscheinlich bei jeder Änderung des Textes 'verhauen'... Ich kann es leider nicht testen, da ich nicht auf Wildfire arbeite.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stahl
Mitglied
unbeschreiblich
Beiträge: 1475
Registriert: 30.01.2001 Proe 18 bis Creo 3
Intralink 1 bis 3.4
Windchill PDMLink 8.0 bis 10.2
|
erstellt am: 21. Sep. 2004 16:10 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD
Zitat:
Original erstellt von Manuku:
Anzug – Wir Schweizer verstehen uns halt... Noch was...
Wenn du den Text parametergesteuert machst, dann wird es dir das Anzugs(Formeschräge)-KE höchst wahrscheinlich bei jeder Änderung des Textes 'verhauen'... Ich kann es leider nicht testen, da ich nicht auf Wildfire arbeite.
Das kommt drauf an, wie man die Schrägflächen referenziert. Mit der Option Kern&Berandungsflächen und dem expliziten Ausnehmen der Bodenfläche (=Kernfäche) findet auch die Formschräge schön brav immer ihre Referenz. Habs gerade probiert, geht wunderbar. Natürlich nur unter der Voraussetzung, dass die Fläche, auf die man die Schrift eingraviert (=Berandungsfläche), halbwegs uniform ist. Also nicht aus tausend kleinen Flächenpatches besteht oder sowas.
------------------
Stahl. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
INNEO Solutions
Moderator

Beiträge: 2738
Registriert: 04.06.2003 StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit
|
erstellt am: 21. Sep. 2004 16:20 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD
Hallo, die Ausformschräge kann man auch sehr schön über Absichtsfläche erzeugen da hier ja das ganze Feature bearbeitet wird egal wie viele Seitenflächen es sind. Zu Frage 2: Dies ist derzeit für Wildfire 3 geplant. Mfg Jens Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stahl
Mitglied
unbeschreiblich
Beiträge: 1475
Registriert: 30.01.2001
|
erstellt am: 21. Sep. 2004 16:38 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD
|
Manuku
Mitglied
Mechanical Engineer
Beiträge: 131
Registriert: 17.07.2003 Creo Parametric 2.0 M080
MathCAD 14 M020
|
erstellt am: 22. Sep. 2004 08:24 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD
|
CadKD
Ehrenmitglied
Konstrukteur
Beiträge: 1752
Registriert: 14.08.2002 SWX 2020 SP5
ProE WF IV, M120
|
erstellt am: 22. Sep. 2004 08:46 <-- editieren / zitieren --> Unities abgeben:
Hallo Jens, weisst du etwa auch wie hoch die Auflösung solcher Ansichten
in WF3 sein wird? Eine Auflösung von 2400dpi wäre für uns ideal. Dann könnten
wir uns nämlich das ganze Füllen der Ansichten sparen. Gruß CadKD
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
c64
Mitglied
Dipl.-Ing. MB
Beiträge: 8
Registriert: 13.03.2004 Pro/E WF2
|
erstellt am: 12. Okt. 2007 16:34 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD
|
EWcadmin
Moderator
Konstrukteur (Dipl.-Ing. Maschinenbau), CAD-/PDM-Admin.
Beiträge: 3254
Registriert: 27.10.2005
|
erstellt am: 13. Okt. 2007 12:45 <-- editieren / zitieren --> Unities abgeben: Nur für CadKD
Hmmm, ja , das geht..... Oder ne, warte, das geht doch nicht........ Oder doch? ........ Mist- meine Kristallkugel ist im Eimer. Dürften wir denn auch erfahren, mit welcher ProE-Version Du Dich so rumschlägst? Eine ausgefüllte Systeminfo wäre jetzt ganz hilfreich. Ich verzichte jetzt mal ganz bewusst darauf, in alten Beiträgen von Dir nach so einer Info zu suchen, ich habe nämlich Wochenende. Also: Ab WF3 geht das. Eine Separation der Druckfarben geht aber so ohne weiteres nicht. dafür gibt es besser geeignete, professionellere Programme. Nicht vergessen: ProE ist ein Konstruktionsprogramm mit dem man auch technische Zeichnungen erstellen kann. Druckvorlagenprogramme haben eine andere Grundausrichtung. ------------------
Grüße aus OWL
 Thomas
Ich bin dabei - natürlich auch als Moderator aus dem ProE-Forum auf dem CAD.de-Stand
Neu: Stammtisch im ICE nach der PTC-World!! ProE macht Spaß - viel ProE macht viel Spaß ! (Zitat, frei nach meinem ProE-Beibringer) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
