Thema: Änderungen in gespiegelten Baugruppen (497 mal gelesen)
|
MarkusP Mitglied Dipl.-Ing. (FH) Maschinenbau
Beiträge: 269 Registriert: 28.03.2003 Creo Elements/Pro 5.0 M110
|
erstellt am: 11. Aug. 2004 10:53 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen! Gleich vorneweg: Ich hab' nach dem Thema schon gesucht, aber keine aktuellen bzw. passenden Antworten gefunden. Mein Problem: Ich habe ein Reaktorsystem mit 2 spiegelbildlichen Nebenaggregaten, welche ich auch in einer Zeichnung dargestellt habe. Aufgrund eines Kundenwunsches muß ich jetzt einen Stutzen komplett ändern. Der Einfachheit halber habe ich den "alten" Stutzen in der Ausgangs-Baugruppe gelöscht, und den revidierten ("neuen") Stutzen an der alten Stelle wieder eingebaut. Wie kann ich jetzt den "neuen" Stutzen in die gespiegelte Baugruppe einbauen? Oder besser gesagt: Wie kann ich die gespiegelte Baugruppe dazu bringen, was von dem "neuen" Stutzen zu wissen? Ich möchte unter allen Umständen vermeiden, die gespiegelte Baugruppe neu zu erstellen, da es mir dabei mit Sicherheit die Zeichnung zerreißt!!! Danke im voraus... Markus
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rjordan Mitglied ProE-Admin, Konstrukteur
Beiträge: 1428 Registriert: 17.03.2003 Creo 3 Win 10 Pro 64bit Intel Xeon 3,7 GHz Nvidia Quadro P4000
|
erstellt am: 11. Aug. 2004 12:20 <-- editieren / zitieren --> Unities abgeben: Nur für MarkusP
Hallo Markus, wenn in der gespiegelten ASM die gespiegelten Teile drin sind und auf den UrsprungsASM referenziert ist, sollte doch ein einfaches Regenerieren reichen. Oder sind es 2 ASM, in die Modell spiegelbildlich eingebaut sind. Sind Parts gleich oder referenziert gespiegelt ? ------------------ Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MarkusP Mitglied Dipl.-Ing. (FH) Maschinenbau
Beiträge: 269 Registriert: 28.03.2003 Creo Elements/Pro 5.0 M110
|
erstellt am: 11. Aug. 2004 12:45 <-- editieren / zitieren --> Unities abgeben:
Ich hab' die gespiegelte ASM wie folgt erzeugt: - In einer leeren ASM zuerst die Original-ASM eingebaut - mit ">Komponentenerzeugung >Spiegel" die 2. ASM spiegelbildlich eingebaut. Anschließend hab' ich von dem ganzen die Zeichnung(en) abgeleitet. Die beiden ASM sind abhängig im Bezug auf Änderungen bestehender Unterbaugruppen und Bauteile. Wie gesagt hab' ich jedoch aus der "Original"-ASM eine Baugruppe ausgebaut (gelöscht) und eine neue Baugruppe eingebaut. Das ist offensichtlich nicht abhängig. Ich hoffe die etwas verworrene Erklärung ist trotzdem verständlich. Gruß Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beere Mitglied Dipl.-Ing. Maschinenbau
Beiträge: 1437 Registriert: 31.07.2001
|
erstellt am: 11. Aug. 2004 15:55 <-- editieren / zitieren --> Unities abgeben: Nur für MarkusP
Hi Markus. In der Baugruppe in der Du gespiegel hast gehst Du auf die Spiegelgruppe wählst #RMT#KOMPONENTE#ERZEUGEN und spiegelst den neuen Stutzen hinterher. Nicht der tollste Weg aber IMHO der einzige Gruß Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MarkusP Mitglied Dipl.-Ing. (FH) Maschinenbau
Beiträge: 269 Registriert: 28.03.2003 Creo Elements/Pro 5.0 M110
|
erstellt am: 12. Aug. 2004 11:07 <-- editieren / zitieren --> Unities abgeben:
@Beere So hat's geklappt: Ich hab' den "neuen" Stutzen gespiegelt und von Hand in die gespiegelte ASM eingebaut. Damit bleibt auch die Zeichnung erhalten! Trotzdem bin ich der Meinung, daß es dafür - genau wie für manch' andere Dinge in ProE - eigentlich eine elegantere Möglichkeit geben sollte. Vielen Dank für die Hilfe! Bis zum nächsten Mal Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beere Mitglied Dipl.-Ing. Maschinenbau
Beiträge: 1437 Registriert: 31.07.2001
|
erstellt am: 12. Aug. 2004 12:04 <-- editieren / zitieren --> Unities abgeben: Nur für MarkusP

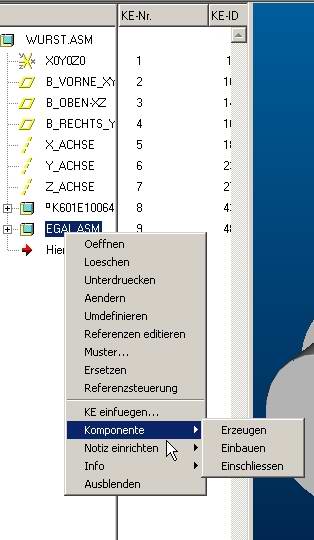

Schade da ist wohl was nicht rübergekommen so meinte ich das nicht. Im Bild nochmal das was ich meinte. Die Wurst.asm enthält die K601 (das objekt der begierde) und die egal.asm (gespiegelt). RMT-> Komponete -> erzeugen -> Unterbaugrupp -> Spiegel und dann die den neueingebauten Stutzen über die gleich Ebene hinterherpsiegel. Denke ich an Deinem Problem vorbei? Gruß Andreas [Diese Nachricht wurde von Beere am 12. Aug. 2004 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MarkusP Mitglied Dipl.-Ing. (FH) Maschinenbau
Beiträge: 269 Registriert: 28.03.2003 Creo Elements/Pro 5.0 M110
|
erstellt am: 12. Aug. 2004 13:56 <-- editieren / zitieren --> Unities abgeben:
@Beere Mein Problem ist: Der fragliche Stutzen ist eine Unterbaugruppe einer Baugruppe (siehe Anlage)! Jetzt geht's darum, den "neuen" Stutzen so zu spiegeln, daß er automatisch statt des alten Stutzens in der Spiegel-Baugruppe eingebaut ist. Da ich das bisher nicht geschafft habe, habe ich mir halt mit der oben beschriebenen Vorgehensweise beholfen. Vor allem auch, um meine Zeichnung nicht zu gefährden!!! Gruß Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beere Mitglied Dipl.-Ing. Maschinenbau
Beiträge: 1437 Registriert: 31.07.2001
|
erstellt am: 12. Aug. 2004 19:37 <-- editieren / zitieren --> Unities abgeben: Nur für MarkusP
Wenn es jetzt nichts wird, dann gebe ich endlich ruhe Automatisch geht nicht. In der BG 62800-800_ueberhitzer_einfach.asm ist der Stutzen "alt" gegen den Stutzen "neu" ersetzt worden und in 62800-801_ueberhitzer_mir.asm ist alles beim "alten" geblieben. Nun wird in 62800-801_ueberhitzer_mir.asm der "alte" Stutzen gelöscht und Du hast eine Baugruppe mit "neuem" Stutzen und die gespiegelte Baugruppe ohne Stutzen. Jetzt mit der RMT auf die 62800-801_ueberhitzer_mir.asm klicken und #Komponente#erzeugen wählen. Im aufgehenden Menü #Unterbaugruppe#Spiegeln wählen. Eine Namen für den "neuen" gespiegelten Stutzen vergeben (darf nicht schon vorhanden sein) #OK wählen. Aus der 62800-800_ueberhitzer_einfach.asm die Unterbaugruppe "neuer" Stuzen wählen. Nun die gewünschte Spiegelebene wählen und OK wählen. Gegebenenfalls neue Namen eingeben und #Fertig wählen. Eben hier durchgeführt und für gut befunden. Nachteil ist das man halt manuell hinterher muss und wenn das Teil bereit einmal in der Spiegelgruppe vorhanden ist, dann muss man für das Teile einen weiteren Namen vergeben. Gruß Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MarkusP Mitglied Dipl.-Ing. (FH) Maschinenbau
Beiträge: 269 Registriert: 28.03.2003 Creo Elements/Pro 5.0 M110
|
erstellt am: 16. Aug. 2004 07:34 <-- editieren / zitieren --> Unities abgeben:
Nochmal vielen Dank für Deinen Tipp! Ich hab' am Anfang nicht genau verstanden gehabt, was Du meinst. Aber Deine Vorgehensweise ist die einfachere und schnellere. Ich hatte nämlich den Stutzen "für sich alleine" gespiegelt und "von Hand" in die Spiegelbaugruppe eingebaut. Hat auch geklappt, ist aber etwas mehr Arbeit. Danke! Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
