Ärger !!

Hilfe !!! Ich bekomme ein simples KE nicht hin:

1. Habe eine kleine Grundplatte mit Profil / extrudieren erzeugt.
2. Bezugspunkt über "3 Flächen" erzeugt, der liegt mittig auf der TOP-  Ebene
3. möchte nun eine "Welle" erzeugen mit der Option "aúf Punkt"
  ich skizziere also die Welle und möchte diese dann in dem Punkt plazieren.

Das klappt aber nicht, bekomme immer die Meldung:

"Flaechen-Bezugspunkt muss benutzt werden. Neu waehlen."

Was mache ich falsch ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

inazuma
Mitglied
Dipl. Ing. Physik


Sehen Sie sich das Profil von inazuma an!   Senden Sie eine Private Message an inazuma  Schreiben Sie einen Gästebucheintrag für inazuma

Beiträge: 251
Registriert: 16.06.2004

Creo Elements/M 100, Dell Precision T5500, Windows 7 Prof. 64-bit, Xeon E5500 Quad Core 2,27 GHz, 6 GB RAM, NVIDIA Quadro FX 1800 768MB, STOOLS 2010,kein Wartungsvertrag

erstellt am: 29. Jul. 2004 14:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

.......hmmm


habe es jetzt hingekriegt und deute den Grund folgend:

man darf den Bezugspunkt nicht über 3 Flächen definieren, da dieser dann quasi "im" Körper liegt und die Welle "im" Körper am Punkt ansetzt (sofern man den Grundkörper positiv extrudiert hat)

Da die Welle immer in positiver Richtung angesetzt wird und keine Durchdringung erlaubt ist, muß die Ebene, auf der der Startpunkt liegt mit der gelben Seite in den leeren Raum (wo die Welle angesetzt wird) zeigen.

Kann mir das jemand bestätigen ?

Gruß

Jörg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TomFux
Mitglied
Techniker R&D, CAD-Admin


Sehen Sie sich das Profil von TomFux an!   Senden Sie eine Private Message an TomFux  Schreiben Sie einen Gästebucheintrag für TomFux

Beiträge: 235
Registriert: 07.08.2003

erstellt am: 29. Jul. 2004 14:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für inazuma 10 Unities + Antwort hilfreich

weiß nicht so richtig was du meinst.
die "Welle" ist ein KE deines PRTs oder ein PRT deiner ASM?

ein KE kannst du doch auf deiner TOP skizzieren und am Punkt referenzieren!?

Weshalb gehst du überhaupt über PUNKT? Reichen die nicht die EBENEN aus?

Vielleicht mal ne Skizze als JPG einstellen!

Tschaui
TomFux

------------------
Pro/E WILDFIRE_M150 - Intralink 3.3_2003290 - Win2000 Professional - Dell Precison 650
Intel XEON 2.4GHz - 1GB RAM - NVIDIA Quadro4 900XGL Vers.30.82

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vogerl
Mitglied
Techn. Angestellte


Sehen Sie sich das Profil von vogerl an!   Senden Sie eine Private Message an vogerl  Schreiben Sie einen Gästebucheintrag für vogerl

Beiträge: 23
Registriert: 25.05.2004

Intel(R) Pentium(R)4 CPU 3,20GHz
NVIDIA Quatro4 980 XGL
hp L2035 flat panel monitor

erstellt am: 29. Jul. 2004 14:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für inazuma 10 Unities + Antwort hilfreich

man muß den punkt "auf fläche" definieren: OBEN wählen -> fertig auswahl, VORNE und RECHTS wählen und dann abstand eingeben, sonst ist es kein flächenpunkt...

lg,
Barbara

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

PRO-sbehr
Mitglied
Dipl.-Ing. Konstruktion


Sehen Sie sich das Profil von PRO-sbehr an!   Senden Sie eine Private Message an PRO-sbehr  Schreiben Sie einen Gästebucheintrag für PRO-sbehr

Beiträge: 1172
Registriert: 05.07.2002

Laptop
DELL Latitude 5420
Intel Core I5-1145G7
Grafik: Intel Iris Xe
16 GB
Windows 10 Enterprise 64bit
VDI
Intel Xeon Gold 6244 CPU
Grafik: NVIDIA GRID T4-4Q24 GB
Windows 10 Enterprise 64bit
Creo Parametric 7.0.3.0
(seit Version 13, produktiv seit Version 20)

erstellt am: 29. Jul. 2004 15:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für inazuma 10 Unities + Antwort hilfreich

ProE erzeugt die "Welle" immer SENKRECHT zur Fläche/Ebene auf der der Punkt liegt. Bei einer Punkterzeugung über z.B. drei Flächen existiert für ProE jedoch keine "eindeutige" Fläche für die Senkrecht-Bedingung. Übrigens bei gewölbten Flächen gilt die Senkrechtbedingung im Referenzpunkt.

Gruß Stefan

------------------
Pro/bleme sind endlich in der Unendlichkeit der Hoffnung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

inazuma
Mitglied
Dipl. Ing. Physik


Sehen Sie sich das Profil von inazuma an!   Senden Sie eine Private Message an inazuma  Schreiben Sie einen Gästebucheintrag für inazuma

Beiträge: 251
Registriert: 16.06.2004

Creo Elements/M 100, Dell Precision T5500, Windows 7 Prof. 64-bit, Xeon E5500 Quad Core 2,27 GHz, 6 GB RAM, NVIDIA Quadro FX 1800 768MB, STOOLS 2010,kein Wartungsvertrag

erstellt am: 29. Jul. 2004 15:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




@ Barbara:

genau das ist es.....Definition "Flächenpunkt". So habe ich es dann auch hinbekommen - Danke.

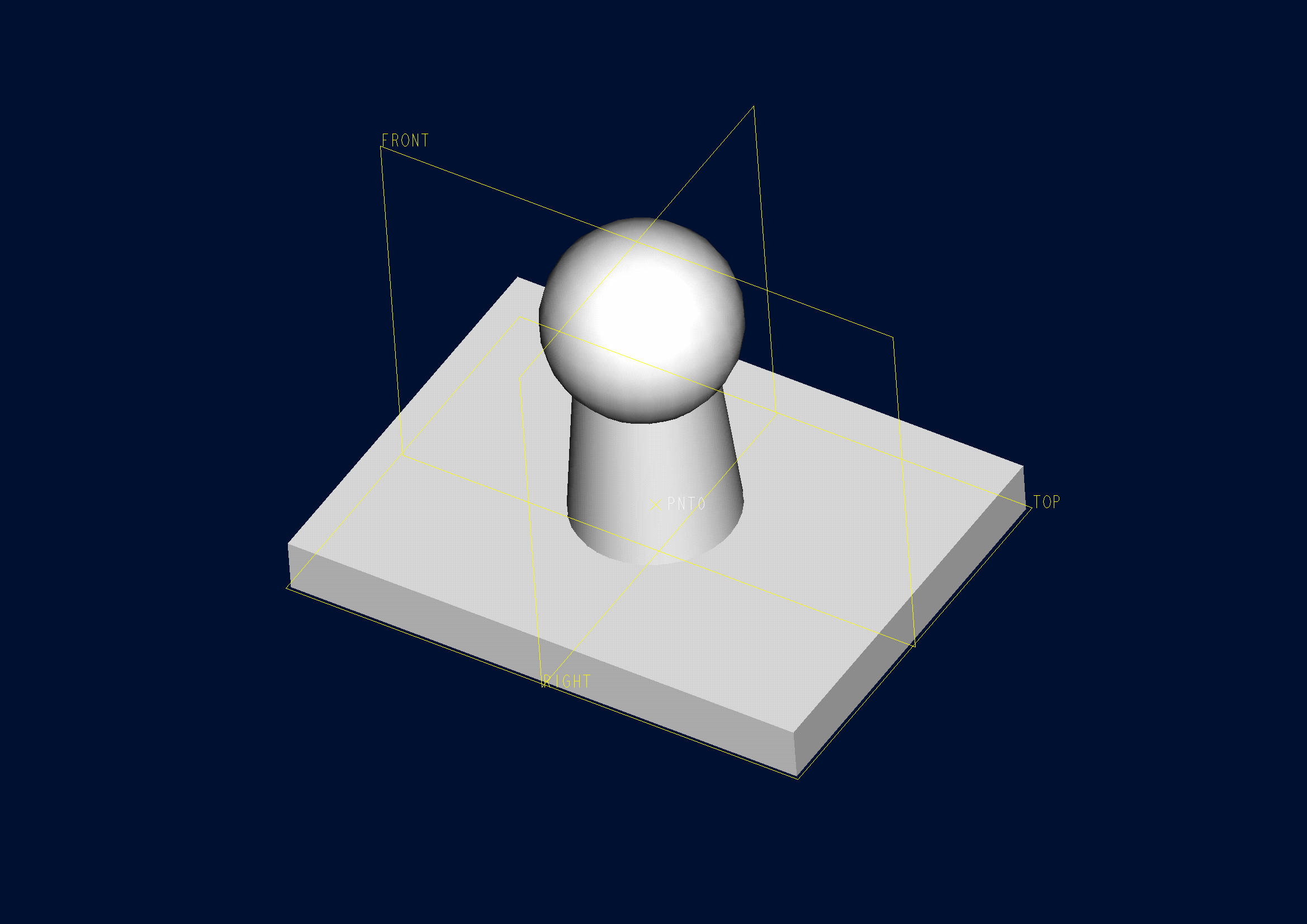

Zur Anschauung noch ein JPG im Anhang (kommt dem einen oder anderen sicher bekannt vor)
