Thema: ZUG-KE (361 mal gelesen)
|
SvenK Mitglied
 Beiträge: 3 Registriert: 20.07.2004
|
erstellt am: 20. Jul. 2004 11:10 <-- editieren / zitieren --> Unities abgeben:

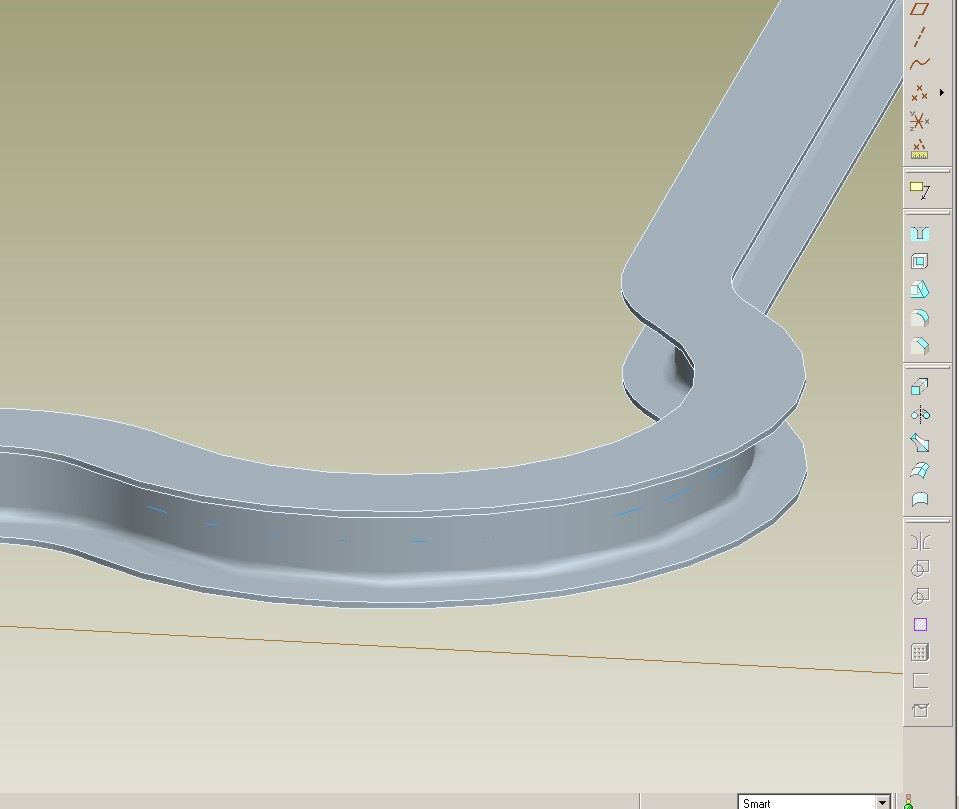

Hallo, ich möchte in Wildfire ein Profilschnitt entlang einer Leitkurve extrudieren. DIe Leitkurve liegt auf einer Skizze und das Profil auf einer Anderen. Nun kann ich zwar Einfügen->Ziehen meine Leitkurve auswählen, werden dann aber aufgefordert eine neue Skizze zu erzeugen. Wie kann ich eine vorhandene Skizze laden bzw. einbinden? Frage 2 Für die Mechanism brauche ich eine Kurve auf dem dargestellten Doppel-T-Profil, wie kann ich diese genau in der Mitte auf dem oberen "T" erzeugen. Dank im Vorraus (bin neu im Umgang mit Pro/E) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Reinhart Mitglied Konstrukteur

 Beiträge: 177 Registriert: 03.08.2001
|
erstellt am: 20. Jul. 2004 11:58 <-- editieren / zitieren --> Unities abgeben:          Nur für SvenK
Hallo Sven, Du kannst im Skizzierer mit #Skizze, #Daten aus Datei, eine vorhandene Skizze wieder aufrufen. Die Skizzen können entweder aus "in Sitzung", oder wenn sie vorher gespeichert wurden genommen werden. Zu Frage 2 kann ich dir leider nicht weiterhelfen. mfg Reinhart Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Reinhart Mitglied Konstrukteur

 Beiträge: 177 Registriert: 03.08.2001
|
erstellt am: 20. Jul. 2004 12:07 <-- editieren / zitieren --> Unities abgeben:          Nur für SvenK
Hallo Sven, zu 2. kann dir doch helfen... #Einfügen #Modellbezug #skizzierte Kurve, Fläche auswählen, dann im Skizzierer auf Kantenversatz #Kette und einen Seitenrand des T-Profils wählen, und als Abstand die halbe Breite des Profils wählen. Fertig. Wenn du dann den Abstandswert in Beziehung zur Breite des T-Profils setzt (Abstand= Breite /2) dann bleibt bei einem evtl. Ändern des T-Profils deine Kurve auch immer schön in der Mitte. mfg Reinhart
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SvenK Mitglied
 Beiträge: 3 Registriert: 20.07.2004
|
erstellt am: 20. Jul. 2004 13:05 <-- editieren / zitieren --> Unities abgeben:
|
Reinhart Mitglied Konstrukteur

 Beiträge: 177 Registriert: 03.08.2001
|
erstellt am: 20. Jul. 2004 13:16 <-- editieren / zitieren --> Unities abgeben:          Nur für SvenK
Hallo Sven, zu der Befehlsfolge in Wildfire 2 kann ich (noch) nichts sagen, jedoch denke ich , dass es auch in Wildfire 2 möglich sein sollte eine "skizzierte Kurve" zu erzeugen. Als Anhang habe ich dir das Menüfeld von WF beigefügt. Vielleicht hilft dir das weiter ... mfg Reinhart Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
VOGel Mitglied Technischer Angestellter

 Beiträge: 100 Registriert: 18.05.2004 WF3 Creo 2.0 M050 Flexsim 7.1.4 Win7 Quadro FX1400 K600
|
erstellt am: 20. Jul. 2004 15:34 <-- editieren / zitieren --> Unities abgeben:          Nur für SvenK
|
SvenK Mitglied
 Beiträge: 3 Registriert: 20.07.2004
|
erstellt am: 20. Jul. 2004 16:08 <-- editieren / zitieren --> Unities abgeben:
Hi, wenn ich >> #Einfügen #Modellbezug #Skizze<< nutze, dann bekomme ich doch nur eine skizzierte Linie. Ich möchte doch aber ein Bezugskurve, welche ich in Mechanism ->Führungskopplung als Führungskurve nehmen kann. Gruß sven Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
