  Pro ENGINEER
  Gewinde mit zylindrischer Startfläche

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für Creo
Autor Thema:  Gewinde mit zylindrischer Startfläche (563 mal gelesen)
Undertaker
Mitglied
Dipl. Ing. Maschinenbau, Konstrukteur, CAD Support, PDM Administration,


Sehen Sie sich das Profil von Undertaker an!   Senden Sie eine Private Message an Undertaker  Schreiben Sie einen Gästebucheintrag für Undertaker

Beiträge: 588
Registriert: 31.10.2003

erstellt am: 30. Jun. 2004 16:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Tach,

Mein Problem ist etwas kompliziert zu erklären:
Im Prinzip möchte ich eine Gewindebohrung erzeugen mit einer Gewindetiefe von 15mm.
Die Startfläche soll die Ansenkung einer Bohrung sein.
Die Bohrung sitzt auf der innerer Fläche eines Ringes. Wenn ich nun die Ansenkung als Startfläche anwähle kann ich keine Tiefe für das kosmetische Gewinde mehr eingeben, es wird nur bis PUNKT; KURVE;FLAECHE angeboten, alle drei Varianten hab ich ausprobiert. Funktioniert nicht! Immer die gleiche Fehlermeldung Konnte nicht bis Flaeche...

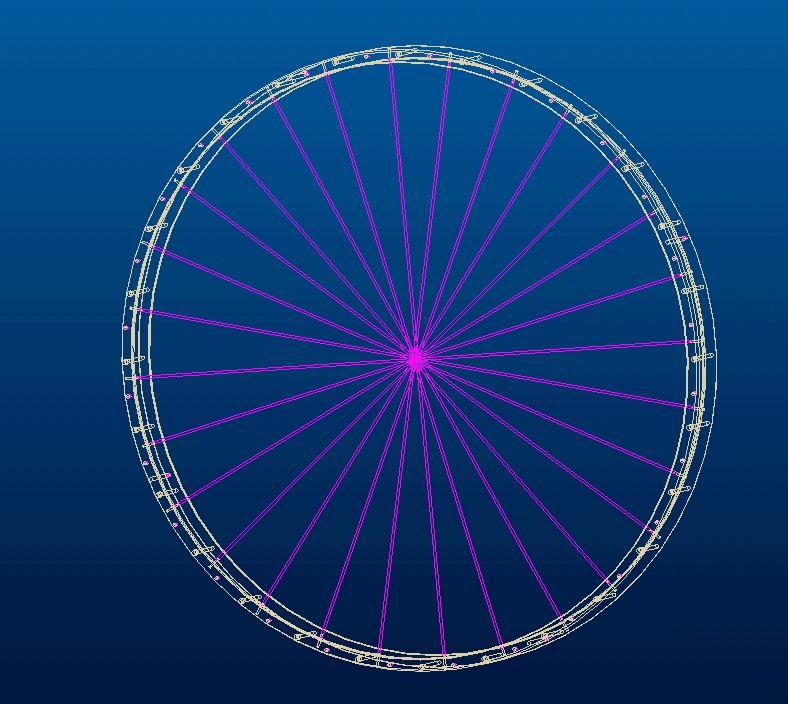

Wenn ich die zylindrische Flaeche als Startflaeche anwähle kommt das dabei raus (siehe Bild)

Hinzu kommt das die Bohrung über eine Mustertabelle gemustert wurde und zwar über einen Winkel und einen linearen Versatz.
Schön wäre natürlich jetzt wenn ich das Gewinde anschließend als RefMuster erzeugen könnte.
Das geht aber auch nicht! Als Referenzen nur Elemente der Bohrung zu
wählen geht nicht (siehe oben)

Ich habe mir jetzt als Lösung mit Flächen geholfen und dies dann transformiert und ein Muster erzeugt.
Funktioniert auch, aber das kann doch nicht die Lösung sein, oder?

Danke für jegliche Hilfe.

Volker

------------------
bisschen Pfeffer???
