So, mal wieder eine Anfängerfrage:

Ich möchte in einem Zusammenbau Rohre legen... Wenn ich die LEitkurve dann erzeugt habe heißt es "Rohr erfolgreich erzeugt" - und es ist eine gestrichelte Linie sichtbar.

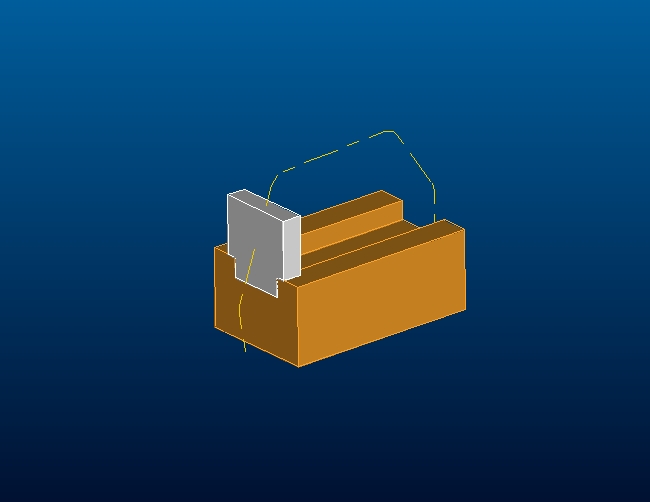

Wo ist aber das Rohr? Nur die Mittellinie ist irgendwie witzlos... Oder kann das an der Student-VErsion liegen??

Danke,

NP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dbexkens
Ehrenmitglied V.I.P. h.c.
Professional Development Manager



Sehen Sie sich das Profil von dbexkens an!   Senden Sie eine Private Message an dbexkens  Schreiben Sie einen Gästebucheintrag für dbexkens

Beiträge: 2174
Registriert: 14.08.2000

Pro/ENGINEER WF5 M040
Pro/ENGINEER WF4 M140
Pro/ENGINEER WF3 M220
Pro/ENGINEER WF2 M190
Pro/INTRALINK 3.4 M030 und 8.0 und 9.0
PDMLink 8.0 und 9.0 und 9.1
Project Link 8.0 und 9.0 und 9.1
Product View 9.1

erstellt am: 21. Jun. 2004 22:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snuggles 10 Unities + Antwort hilfreich




Hi snuggles,

die Leitlinie ist noch lange nicht das Rohr als Volumen. Es könnten ja noch weitere Rohre dort anschließen oder im Leitungsverlauf noch Fittinge oder so was reinkommen.

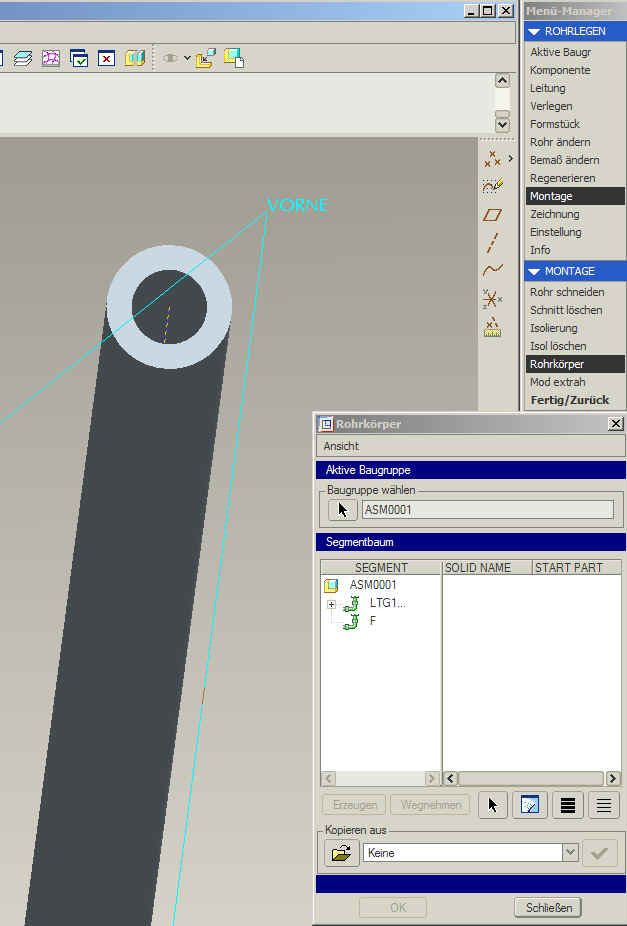

Erst wenn alles fertig ist, wird das Volumenmodell erstellt. Das geht in der Wildfire z.B. mit Montage / Rohrkörper (siehe Bild).

Viele Grüße

Detlef

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

snuggles
Mitglied
Dipl.-Ing, Maschinenbau


Sehen Sie sich das Profil von snuggles an!   Senden Sie eine Private Message an snuggles  Schreiben Sie einen Gästebucheintrag für snuggles

Beiträge: 39
Registriert: 20.05.2004

erstellt am: 21. Jun. 2004 22:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Schön und gut... Ich habe kein Menü "Rohrlegen", sonst hätte ich ja was gefunden. Ich MUSS die StudentEdition von ProE 2001 verwenden und habe keine Zusatzmodule und der Gleichen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dbexkens
Ehrenmitglied V.I.P. h.c.
Professional Development Manager



Sehen Sie sich das Profil von dbexkens an!   Senden Sie eine Private Message an dbexkens  Schreiben Sie einen Gästebucheintrag für dbexkens

Beiträge: 2174
Registriert: 14.08.2000

Pro/ENGINEER WF5 M040
Pro/ENGINEER WF4 M140
Pro/ENGINEER WF3 M220
Pro/ENGINEER WF2 M190
Pro/INTRALINK 3.4 M030 und 8.0 und 9.0
PDMLink 8.0 und 9.0 und 9.1
Project Link 8.0 und 9.0 und 9.1
Product View 9.1

erstellt am: 22. Jun. 2004 17:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snuggles 10 Unities + Antwort hilfreich

Hi snuggels,

mal eine Sicherheitsfrage: Du arbeitest doch mit dem Pro/PIPING-Modul? Das schloss ich jedenfalls aus der Meldung "Rohr erfolgreich erzeugt".
Welche Befhelsfolge haste denn verwendet? Da gibt´s nämlich noch eine andere Möglichekeit, außer dem PIPING.

Grüße

Detlef

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

snuggles
Mitglied
Dipl.-Ing, Maschinenbau


Sehen Sie sich das Profil von snuggles an!   Senden Sie eine Private Message an snuggles  Schreiben Sie einen Gästebucheintrag für snuggles

Beiträge: 39
Registriert: 20.05.2004

erstellt am: 22. Jun. 2004 17:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Nein, die Betonung liegt auf "keine Zusatzmodule".

In der Baugruppe: KE Erzeugen > Volumenkörper > Rohr.
Dann mit Spline mehrere Punkte selektiert, Außendurchmesser wird abgefragt, Wandstärke wird abgefragt => "Rohr erfolgreich erzeugt". und ich habe eine gelbe, gestrichelte Linie - Sonst nix.

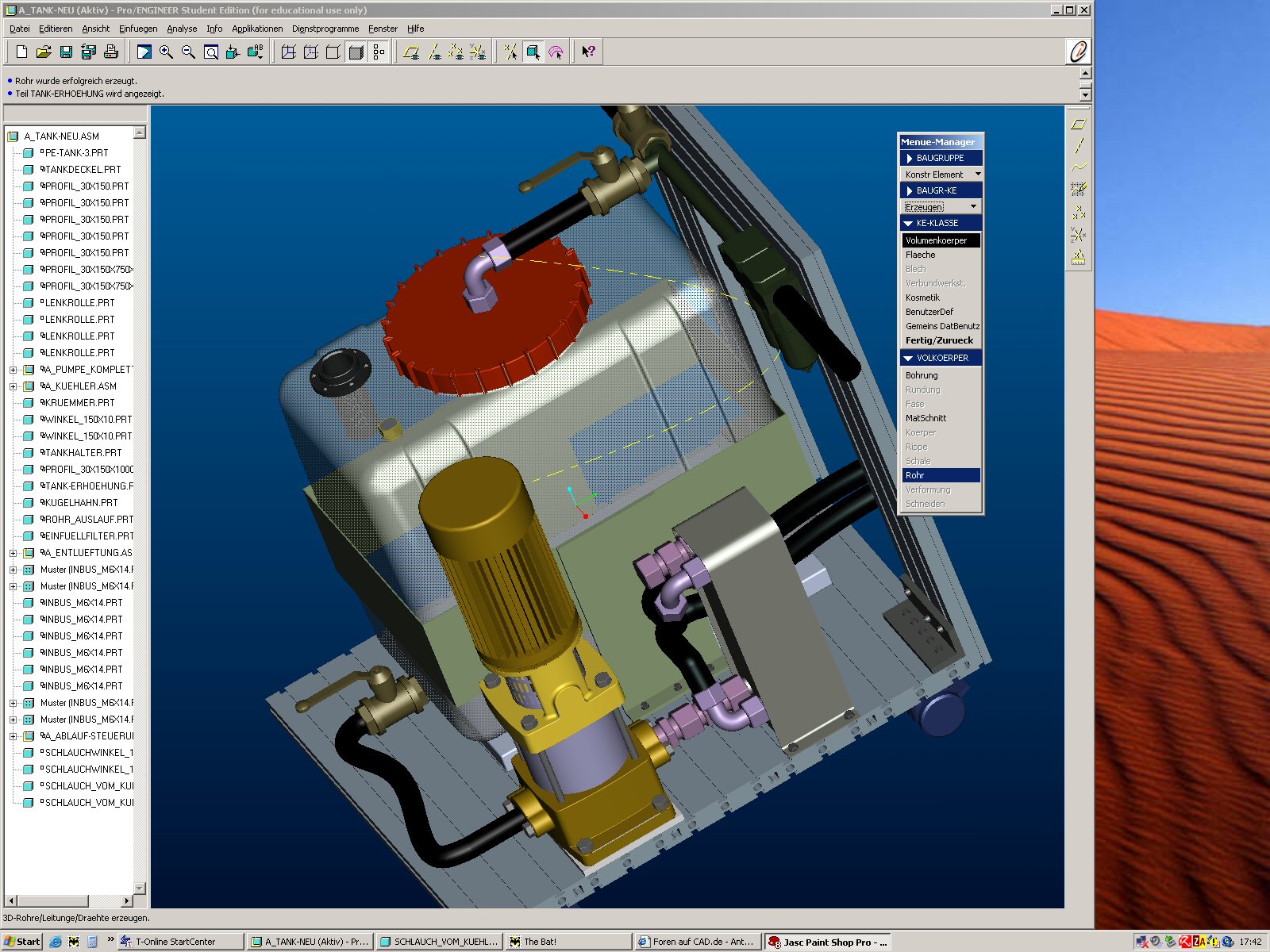

Wenn ich diese Linie anklicke kann ich die Parameter Durchmesser / Wandstärke ändern. Siehe Bild (die bestehenden Rohre sind manuell erzeugte Bauteile!).

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dbexkens
Ehrenmitglied V.I.P. h.c.
Professional Development Manager



Sehen Sie sich das Profil von dbexkens an!   Senden Sie eine Private Message an dbexkens  Schreiben Sie einen Gästebucheintrag für dbexkens

Beiträge: 2174
Registriert: 14.08.2000

Pro/ENGINEER WF5 M040
Pro/ENGINEER WF4 M140
Pro/ENGINEER WF3 M220
Pro/ENGINEER WF2 M190
Pro/INTRALINK 3.4 M030 und 8.0 und 9.0
PDMLink 8.0 und 9.0 und 9.1
Project Link 8.0 und 9.0 und 9.1
Product View 9.1

erstellt am: 22. Jun. 2004 18:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snuggles 10 Unities + Antwort hilfreich

Hi snuggles,

also Du benutzt kein PIPING! War eine Fehlinterpretation meinerseits. Sorry dafür. Ich teste jetzt mal was und dann kommt noch mehr Info.

Detlef

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dbexkens
Ehrenmitglied V.I.P. h.c.
Professional Development Manager



Sehen Sie sich das Profil von dbexkens an!   Senden Sie eine Private Message an dbexkens  Schreiben Sie einen Gästebucheintrag für dbexkens

Beiträge: 2174
Registriert: 14.08.2000

Pro/ENGINEER WF5 M040
Pro/ENGINEER WF4 M140
Pro/ENGINEER WF3 M220
Pro/ENGINEER WF2 M190
Pro/INTRALINK 3.4 M030 und 8.0 und 9.0
PDMLink 8.0 und 9.0 und 9.1
Project Link 8.0 und 9.0 und 9.1
Product View 9.1

erstellt am: 22. Jun. 2004 19:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snuggles 10 Unities + Antwort hilfreich

Hi, nochmal ich.

Diesmal mit der denkbar schlechtesten Nachricht: Ich weiß über diese Funktion auch nichts! (schlecht nicht deswegen, weil ich Dir nicht weiterhelfen kann, sondern eher deswegen, weil ich diese Funktion noch nie benutzt habe)

Ich bekomme auch nur eine dünne Linie, welche als KE (Konstruktionselement) in der Baugruppe erzeugt ist. Auch wenn die Funktion bei "Volumenkörper" steht, wird´s nicht voluminös.

Das einzige, was mich momentan trösten kann ist die Tatsache, das, wenn Du ein richtiges Rohr haben möchtest, es vielleicht doch besser wäre, dieses als eigenes Bauteil zu erstellen. Hier würde sich z.B. die Skelett-Technik oder auch meinethalben eine schmutzige Konstruktion in der Baugruppe )durch Verwendung der Stützpunkte auf anderen Bauteilen) empfehlen. Alleine wegen der späteren Zeichnung und Positionierung wäre dies sicherlich ratsam.

Ansonsten: mal sehen, was die Anderen hier so wissen.

Viele Grüße

Detlef

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Reinhart
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Reinhart an!   Senden Sie eine Private Message an Reinhart  Schreiben Sie einen Gästebucheintrag für Reinhart

Beiträge: 177
Registriert: 03.08.2001

erstellt am: 23. Jun. 2004 08:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snuggles 10 Unities + Antwort hilfreich






Hallo snuggels,

Du mußt im Zusammenbau, wenn du ein Rohr verlegen willst, zuerst eine neue(leere) Komponente (Teil) in der Baugruppe erzeugen. Aktiviere diese neue Komponente und erzeuge nun mit #Einfügen #Spezial# Rohr
deine Rohrgeometrie. Dann wird auch das Rohr richtig dargestellt.

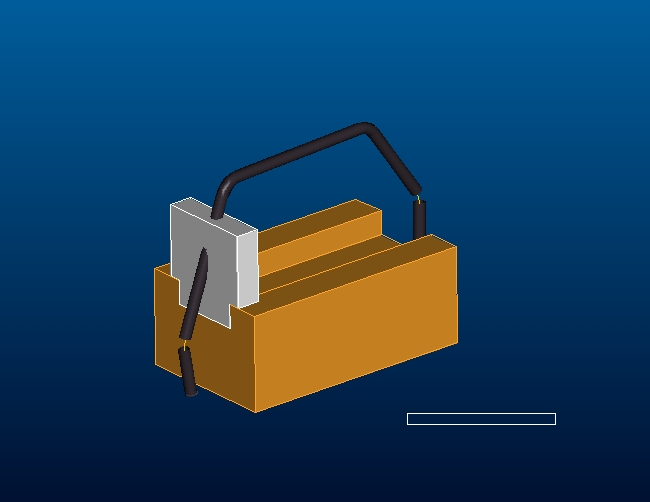

Bild 1 zeigt das Rohr, das in der Baugruppe als KE erzeugt wurde und Bild 2 zeigt das Rohr, das als neues Teil in der Baugruppe erzeugt wurde.

mfg Reinhart

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

snuggles
Mitglied
Dipl.-Ing, Maschinenbau


Sehen Sie sich das Profil von snuggles an!   Senden Sie eine Private Message an snuggles  Schreiben Sie einen Gästebucheintrag für snuggles

Beiträge: 39
Registriert: 20.05.2004

System: Win 10 x64 - Solidworks 2019...2021 Premium + Simulation Professional + Solidworks FlowSim - DELL Precision 7730 [Xeon 6C - 32GB RAM - nvidia quadro P4200M - SSD 256+1000GB]

erstellt am: 23. Jun. 2004 10:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Klingt sehr logisch... geht aber nicht.

Komponente erzeugen > Teil (typ solid) > Leer
Einfügen > Spezial > Rohr > Spline etc. > Strichlinie

Das liegt u.a. daran, dass dieses "Rohr" ja nicht in der leeren Komponente erzeugt wird (wenn ich diese Komponente öffne kommt logischerweise eine leeres Fenster). Oder was ist mit "aktiviere diese Komponente" gemeint?

Ich glaube das funktioniert so auch nur, wenn man das Pipingmodul hat...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Reinhart
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Reinhart an!   Senden Sie eine Private Message an Reinhart  Schreiben Sie einen Gästebucheintrag für Reinhart

Beiträge: 177
Registriert: 03.08.2001

erstellt am: 23. Jun. 2004 12:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snuggles 10 Unities + Antwort hilfreich

Hallo snuggles,

sorry, ich habe übersehen, dass du noch mit der 200´er Version arbeitest.

Du mußt folgend vorgehen.

In deine Baugruppe eine neue Komponente (Starteil mit Ebenen usw..)einfügen. Plazierung über Koor.System.
Dann kannst du in der Baugruppe unter Menue Baugruppe #ändern #Teil ändern, das neue Bauteil auswählen (aktivieren).
Im Menü Teil ändern auf #Konstr.Element #Erzeugen #Rohr gehen.
Dann kannst du dein Rohr an Hand von Punkten erzeugen.

mfg Reinhart

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur




Sehen Sie sich das Profil von U_Suess an!   Senden Sie eine Private Message an U_Suess  Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10696
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 23. Jun. 2004 12:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snuggles 10 Unities + Antwort hilfreich

oder im Modellbaum das Teil nach dem Einbau mit der RMT anklicken und dort KE einfügen auswählen.

------------------
Gruß
U. Süß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

snuggles
Mitglied
Dipl.-Ing, Maschinenbau


Sehen Sie sich das Profil von snuggles an!   Senden Sie eine Private Message an snuggles  Schreiben Sie einen Gästebucheintrag für snuggles

Beiträge: 39
Registriert: 20.05.2004

erstellt am: 23. Jun. 2004 20:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Oh Wunder - es funktioniert!

Extrem intuitiv das Programm...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sadolf
Mitglied
VR-Projektleiter, IS-Berater, Konstrukteur


Sehen Sie sich das Profil von sadolf an!   Senden Sie eine Private Message an sadolf  Schreiben Sie einen Gästebucheintrag für sadolf

Beiträge: 1440
Registriert: 27.11.2001

DeltaGen 12.1.1
VRED 2015
W7 64bit
PrÖ, Katja
Windchill
TCE (nur unter Protest;)

erstellt am: 24. Jun. 2004 09:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snuggles 10 Unities + Antwort hilfreich

... oder geschickt suchen  http://ww3.cad.de/foren/ubb/Forum12/HTML/001801.shtml
OK, schon 2 Jahre her, aber das gleiche Problem...

------------------
freundlich grüßend


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

phoenixgg
Mitglied
konstrukteur


Sehen Sie sich das Profil von phoenixgg an!   Senden Sie eine Private Message an phoenixgg  Schreiben Sie einen Gästebucheintrag für phoenixgg

Beiträge: 46
Registriert: 05.07.2007

Intel Pentium3
700mhz
128mb Speicher
80gb
ProE 2001
Windows Xp

erstellt am: 19. Sep. 2007 10:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snuggles 10 Unities + Antwort hilfreich

Hey, Super anleitung und Reinhard echt tolle erleuterung.

Find deine arbeit sehr gut, hat mir auch sehr viel gebracht.

thx und alles gute

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

phoenixgg
Mitglied
konstrukteur


Sehen Sie sich das Profil von phoenixgg an!   Senden Sie eine Private Message an phoenixgg  Schreiben Sie einen Gästebucheintrag für phoenixgg

Beiträge: 46
Registriert: 05.07.2007

Intel Pentium3
700mhz
128mb Speicher
80gb
ProE 2001
Windows Xp

erstellt am: 19. Sep. 2007 17:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snuggles 10 Unities + Antwort hilfreich

Kann mal jemand sagen wie man eine Rohr-Länge einstellen kann.

D.h. ein Schlauch mit einer fixen Länge einstellen??!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

UNO
Mitglied



Sehen Sie sich das Profil von UNO an!   Senden Sie eine Private Message an UNO  Schreiben Sie einen Gästebucheintrag für UNO

Beiträge: 104
Registriert: 23.03.2004

erstellt am: 28. Apr. 2010 20:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snuggles 10 Unities + Antwort hilfreich

Einen Schlauch auf eine feste Länge einzustellen, geht nur mit Pro/PIPING (Applikation -> Rohrverlegung). Die Voreinstellung beim Erzeugen von flexiblen "Rohren" bzw. Schläuchen ist "freie Länge", kann aber später über Rohr ändern -> Flexform -> Feste Länge umgestellt werden.

PS: Gilt alles für WF2 ... aber wahrscheinlich auch für 2001.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
