Hallo Ihr,

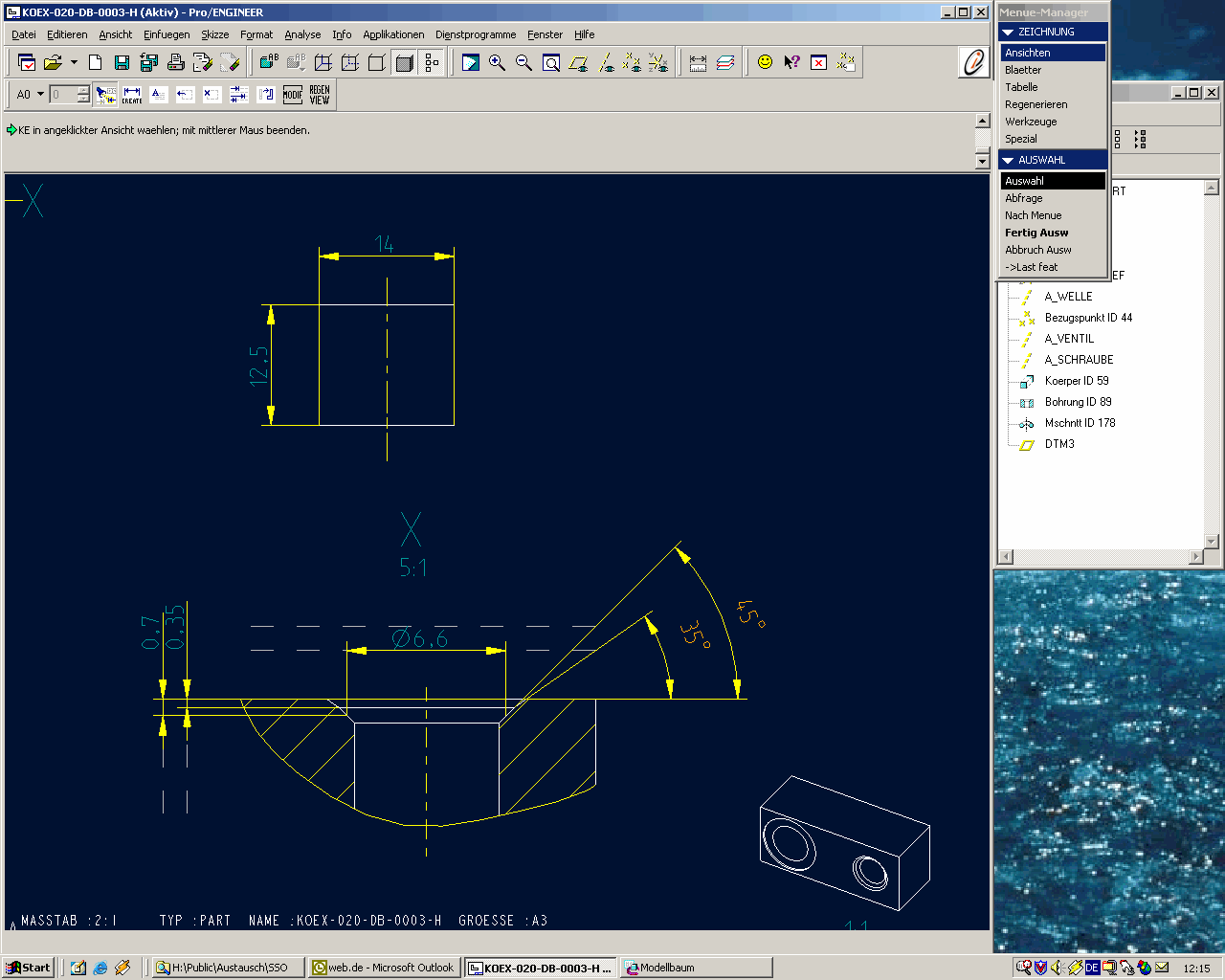

ne Kollegin hatte das was ganz Phänomenales in ihrer Zeichnung: braune Bemaßung (siehe Bild).
Als sie den Textstil ändern wollte, nur so hätte ja klappen können, hat Pro/E behauptet die Bemaßung wäre schon gelb.

Habe Pro/E2001 2003450

Danke und Gruß Andrea

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Stahl
Mitglied
unbeschreiblich


Sehen Sie sich das Profil von Stahl an!   Senden Sie eine Private Message an Stahl  Schreiben Sie einen Gästebucheintrag für Stahl

Beiträge: 1475
Registriert: 30.01.2001

Proe 18 bis Creo 3
Intralink 1 bis 3.4
Windchill PDMLink 8.0 bis 10.2

erstellt am: 11. Jun. 2004 15:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Pro Andrea 10 Unities + Antwort hilfreich
Die Bemaßung ist geometrisch nicht auf den Nennwert, sondern auf den symmetrischen Mittelwert zwischen den Toleranzgrenzen gesetzt.
Öffne den Teil, klick Einstellungen-Abmaße und setz die Maße auf den Nennwert zurück, dann sind sie in der Zeichnung wieder normal.

------------------

Stahl.
