Hallo Pro/Wildfire'ler

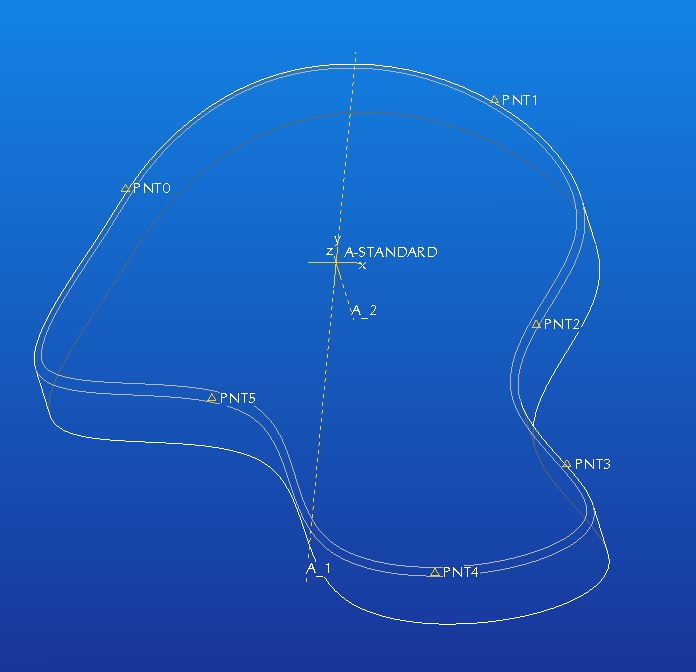

Ganz simpel ich möchte gerne bei einem Körber variable Radien an Punkte generieren.
Wie mache ich das..... ich glaube es ist Freitag oder das Menue hat's in sich.

Merci für Eure Antworten

Gruess Othmar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur




Sehen Sie sich das Profil von U_Suess an!   Senden Sie eine Private Message an U_Suess  Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 27. Feb. 2004 13:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für othmar 10 Unities + Antwort hilfreich

Bin zwar nicht angesprochen wurden, da ich noch mit der 2001 arbeite. Deshalb kann es auch sein, daß meine Antwort total daneben ist. In der 2001 konnte man Radien nur angeben an Punkten die auf der zu verrundenden Kante waren. Also z.B. die tangetialen Übergangspunkte.

------------------
Gruß
U. Süß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design




Sehen Sie sich das Profil von cbernuth@DENC an!   Senden Sie eine Private Message an cbernuth@DENC  Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2131
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 27. Feb. 2004 13:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für othmar 10 Unities + Antwort hilfreich




Moin,

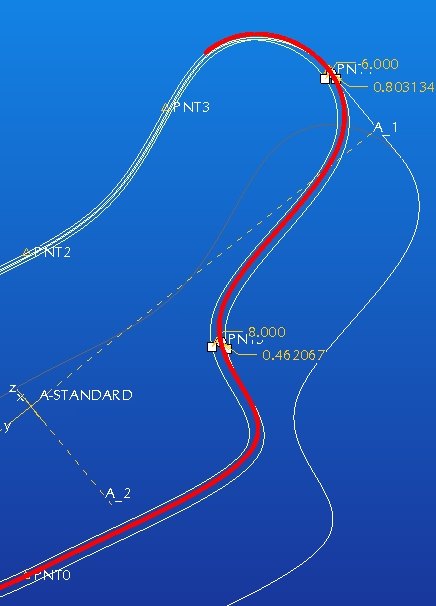

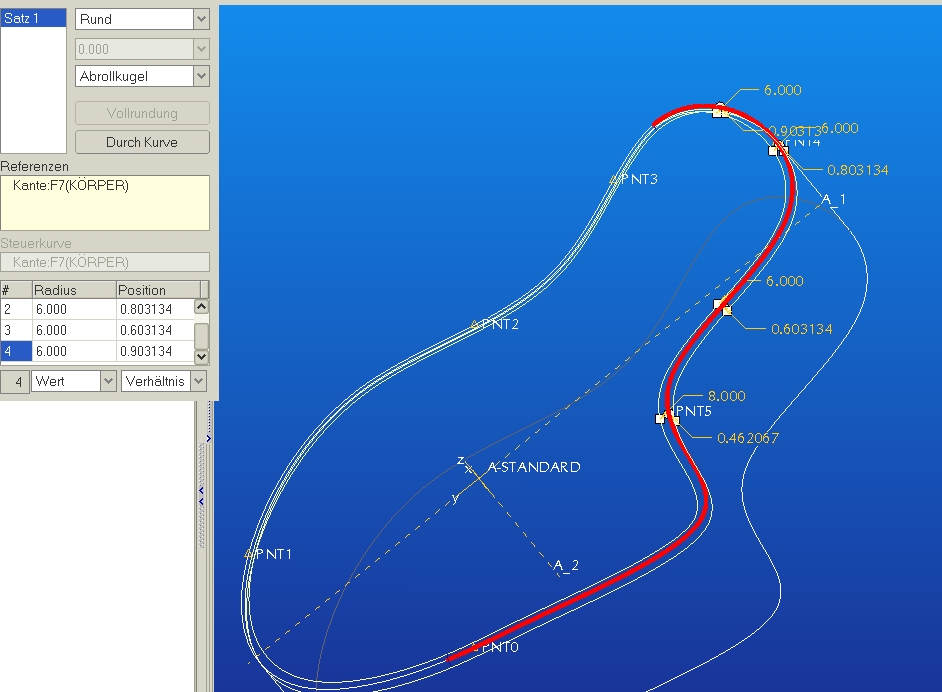

Du erzeugst eine ganz normale Rundung, dann gehst Du auf den Punkt, an dem der Wert angezeigt wird und rufst über die rechte Maustaste im Kontextmenu "Radius hinzufügen" auf. Es wird nun ein weiterer Radiuspunkt erzeugt.

Jetzt kommt´s: diesen Punkt kannst Du entlang der kante verschieben und bei gedrückter SHIFT Taste auf Eckpunkte, Bezugspunkte usw. einrasten. Das Rasten ist allerdings ziemlicj tricky.

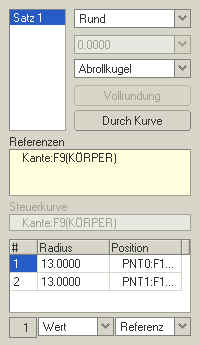

Alternativ kann man das "Sätze" Pulldownmenü öffnen, dann unten in der Liste den Radius markieren, auf Referenz umschalten und den gewünschten referenzpunkt am Modell wählen.

------------------
Gruß,
:cybernuth:



[Diese Nachricht wurde von cbernuth@DENC am 27. Feb. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

othmar
Mitglied



Sehen Sie sich das Profil von othmar an!   Senden Sie eine Private Message an othmar  Schreiben Sie einen Gästebucheintrag für othmar

Beiträge: 169
Registriert: 21.01.2002

HP XW4200
NVIDIA FX1300
ILink 3.4 M10
WF2 M180
inkl. NC

erstellt am: 27. Feb. 2004 13:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hi zäme

So habe ich begonnen,nur komme ich auf zwei Punkte und dann ist fini.
Irgend wie oder wo mach ich was falsch...

Gruess Othmar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

othmar
Mitglied



Sehen Sie sich das Profil von othmar an!   Senden Sie eine Private Message an othmar  Schreiben Sie einen Gästebucheintrag für othmar

Beiträge: 169
Registriert: 21.01.2002

HP XW4200
NVIDIA FX1300
ILink 3.4 M10
WF2 M180
inkl. NC

erstellt am: 27. Feb. 2004 13:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hi nomol

Ich habs schande für das Time out, aber man kann nur anfügen und schieben.

Merci

Othmar
