hi,

bin grad am erstellen einer zeichnung von einer baugruppe.
an einer stelle komm ich allerdings nicht weiter, und zwar möchte ich in einer projektionsansicht der baugruppe ein einzelnes teil der baugruppe ausblenden. kann mir vieleicht jemand sagen wie das geht?
kann das teil immer nur in allen ansichten ein- und ausblenden.
mfg

mbStudent82

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

du machst im teil eine vereinfachte darstellung (so nennt sich das auch in pro/e), dort kannst du dann die teile deiner baugruppe ausblenden, bzw. ein teil durch einen schnitt vereinfachen. z . b. einen zylinderkopf nur zur hälfte darstellen anstatt den kompletten kopf auszublenden. kommt drauf an ob du nun ein ganzes teil der asm ausblenden willst oder nur ein teil.

nicht vergessen eine masterdarstellung zu erstellen, in der alle teile vorhanden sind weil sonst hast du plötzlich in der ganzen zeichnung deine baugruppe ohne das gewünschte teil.

in der zeichnung ansichten->zeichn modelle->aktiv darst->dann den namen deiner vereinfachten farstellung wählen.

platzieren als basiusansicht, fertig.

dann noch evtl. kantendarstellung machen wie dus willst.

viel spass!

phil

------------------
Das Problem ist, dass ich nur Pro/E-Dateien öffnen kann, die auf einer Studentenversion erstellt worden sind, oder sie dementsprechend konvertiert sind.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

schneller aber dafür dreckiger gehts in der Zeichnung
mit #Ansichten#Darstellung#Bauteildarstellung#Ausblenden

Das ist allerdings, wie gesagt, nicht die freundlichste Art Bauteile aus Ansichten verschwinden zu lassen aber sicherlich eine der schnellsten

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

danke schonmal an euch,
hat soweit gut funktioniert, allerdings wird der querschnitt den ich darstellen willtrotzdem nicht sichtbar.
muss ich da dann was anders machen oder geht das eh nicht?
mfg
mbStudent

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wenn ich das richtig verstanden habe willst du in dem ausgeblendeten bauteil nur ein bisschen ausblenden und einen querschnitt eben nur von DEM einen bauteil zeigen. dann musst du eine vereinfachte ansicht erstellen, wo du nicht das bauteil unterdrückstz, sondern  einen schnitt durch das vereinfachende bauteil machst.
den schnitt machst du ganz normal mit skizzierebene und richtung usw. den rest kenneste ja

------------------
Das Problem ist, dass ich nur Pro/E-Dateien öffnen kann, die auf einer Studentenversion erstellt worden sind, oder sie dementsprechend konvertiert sind.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

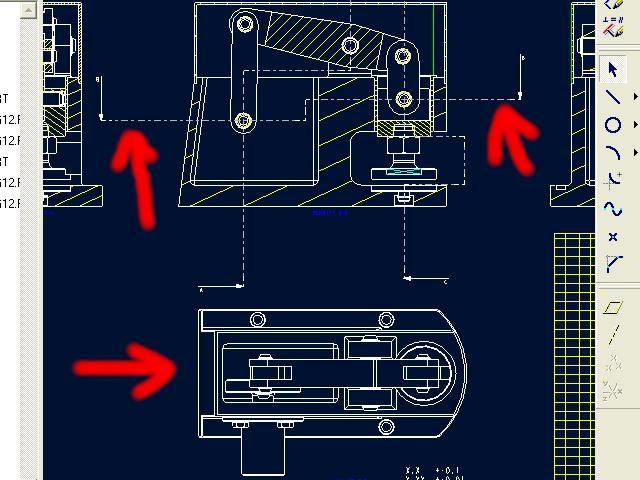

hab mal ein bild angefügt,
ich möchte den markierten querschnitt in der draufsicht darstellen.
habs jetzt als vereinfachte darstellung erstellt, mit teil ausblenden hats nicht funktioniert.
liniendarstellung: nur sichtbare kanten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


du hast eine projektionsansicht gemacht.
das war nur die halb arbeit!
du musst ne projektion mit schnitt machen.
neue ansicht hinzu -> projektionsansicht volle ansicht -> schnitt -> zusammengebaut -> fertig -> vollschnitt -> vollqschnitt -> fertig -> mittelpunkt der neuen ansicht auswählen -> schnittnamen auswählen -> querschnitt ansicht wählen -> ok

dann sollte es dassein was du willst....

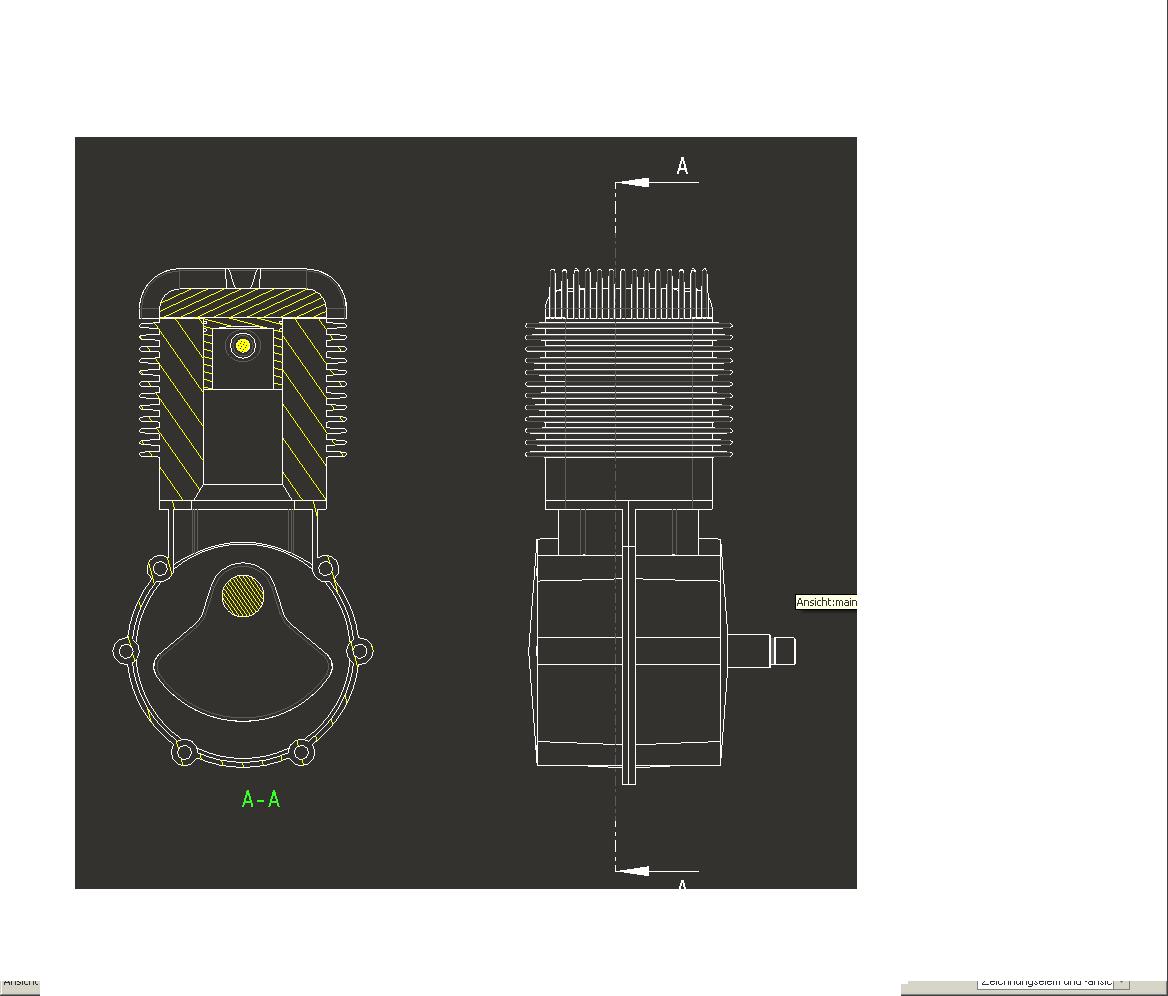

anbei ein bild damit du siehst was ich gemeint habe.

------------------
Das Problem ist, dass ich nur Pro/E-Dateien öffnen kann, die auf einer Studentenversion erstellt worden sind, oder sie dementsprechend konvertiert sind.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

genau das hab ich ja auch gemacht, der schnitt taucht aber in keiner weise (auch nicht bei verschiedenen liniendarstellungen auf).
wenn ich das so eingebe, kommt am ende immer: "Erzeugung des Querschnitts in Ansicht "oben_7" auf Blatt 1 abgebrochen."
ist mir aber nicht klar warum.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

du hast nen stufenschnitt gemacht.
vielleicht liegt der fehler irgendwo in der darstellung des schnittes, klickst du evtl aus versehen abwicklung oder sowas?
einfach mal n bisschen rumprobieren, weit bist du sichern icht davon entfernt

------------------
Das Problem ist, dass ich nur Pro/E-Dateien öffnen kann, die auf einer Studentenversion erstellt worden sind, oder sie dementsprechend konvertiert sind.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

eigentlich nicht aber ich werd noch mal a weng probieren.
danke auf jeden fall für deine bemühungen, unities sind unterwegs.
mfg

mbStudent82

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

      "Erzeugung des Querschnitts in Ansicht "oben_7" auf Blatt 1 abgebrochen."

Mit dem Querschnitt ist was nicht in Ordnung. Mach mal eine Hardcopy von der Skizze.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hardcopy.zip

hab jetzt noch ne zeitlang probiert komm aber immer noch nicht drauf.
anbei der querschnitt, so wie er in der asm vorliegt
mfg

mbStudent82

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo mbStudent82,

so wie ich die Bilder interpretiere gibt es auf der Zeichenebene Deines Schnittes im Bereich des Baugruppenfusses ein Geometrieproblem
(roter Linienzug). Versuche doch einmal Deinen Stufenschnitt nicht einseitig sondern beidseitig und durch die ganze Baugruppe zu definieren. Alternativ und leider nicht die saubere Lösung die Zeichenebene des Schnittes um bis zu 0,1 mm verschieben.
Ansonsten natürlich herausfinden woher das Geometrieproblem stammt, z.B überschneidende Bauteile ?

Frage nebenbei: Warum die Stufe im Schnitt C. Wenn die entsprechenden Teile in diesem Bereich nicht mitgeschnitten werden sollen, so läßt sich dies in den Schnitt-Eigenschaften (auf rechter Maustaste) definieren. Mit nächste Komponente das entsprechende Teil auswählen
und dann vom Schnitt ausschließen (bei mir leider nur in English: NEXT COMP > EXCLUDE COMP). Auch mehrere Teile können so vom Schnitt ausgeschlossen werden, die Teile werden aber als ganzes angezeigt.

Gruß Stefan

------------------
Pro/bleme sind endlich in der Unendlichkeit der Hoffnung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi PRO-sbehr,
habs jetzt als beidseitigen schnitt definiert und dann in der zeichnung als halbschnitt hochkommen lassen. ist jetzt so wie ichs mir vorgestellt hab, vielen dank für den tip. die ebene zu versetzen war dabei garnicht nötig.
das mit dem schnitt kommt daher, daß wenn ich den schnitt c gerade ansetz und dann die teile vom schnitt ausschließe, die - aus einem mir nicht erklärbaren grund - zwar nicht schraffiert aber dennoch geschnitten werden; zB die mutter ist dann immer halbiert.
mfg

mbStudent82

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von mbStudent82:
...wenn ich den schnitt c gerade ansetz und dann die teile vom schnitt ausschließe, die - aus einem mir nicht erklärbaren grund - zwar nicht schraffiert aber dennoch geschnitten werden; zB die mutter ist dann immer halbiert.

---

Dieses Problem hatte ich auch schon. Jedoch war es im Allgemeinen nach einem durchregenerieren des Modells und Update der Zeichnung
gelöst. In selten Fällen hatte ich erst dann eine korrekte Darstellung nachdem die Zeichnung neugeladen war.

Gruß Stefan

------------------
Pro/bleme sind endlich in der Unendlichkeit der Hoffnung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

danke werd ich mal noch ausprobiere,
frohe weihnachten
mbStudent82

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
