Hot News:

Mit Unterstützung durch:

   Foren auf CAD.de (alle Foren)
  Pro ENGINEER
  Rotationsachse nicht auf Skizzierebene?

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:
Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für PTC CREO

Behalten Sie Ihre IT-Sicherheit im Überblick, eine Pressemitteilung
Autor Thema:  Rotationsachse nicht auf Skizzierebene? (371 mal gelesen)
Silber
Mitglied
Projektingenieur


Sehen Sie sich das Profil von Silber an!   Senden Sie eine Private Message an Silber  Schreiben Sie einen Gästebucheintrag für Silber

Beiträge: 182
Registriert: 29.08.2001

Pro/E WF2 M130
EFD.lab 5.2 mit SWX
P4-2.66/1536
Quatro4 700 XGL

erstellt am: 30. Sep. 2003 08:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Tag zusammen,

Ich möchte eine Rotationsfläche erstellen, deren Rotationsachse nicht auf der Ebene der Skizze liegt. (Bsp: Kühlturm eines AKW)
Ich helfe mir zur Zeit damit, dass ich die Skizze (sprich eine Kurve) schrittweise um die gewünschte Achse mustere, und dann eine Fläche drüberleg. Das artet ggf richtig in Arbeit aus.

Hat jemand ein Idee wie man sowas besser, bzw schneller hinkriegt?


Gruss Silber

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

can22januar
Mitglied
Dipl. Ing


Sehen Sie sich das Profil von can22januar an!   Senden Sie eine Private Message an can22januar  Schreiben Sie einen Gästebucheintrag für can22januar

Beiträge: 47
Registriert: 03.06.2002

 erstellt am: 30. Sep. 2003 08:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Silber 10 Unities + Antwort hilfreich
Hi,

kannst Du mal ne Grafik einfügen ?

------------------
Tuncer Dinc, Dipl.-Ing. (FH)

Fachhochschule  Ulm
Institut für CAD- Technologien
Prittwitzstraße 10
D- 89075 Ulm

mailto:  tdinc@cad.fh-ulm.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur




Sehen Sie sich das Profil von U_Suess an!   Senden Sie eine Private Message an U_Suess  Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 30. Sep. 2003 08:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Silber 10 Unities + Antwort hilfreich


Hallo Silber,

Dein Anliegen verstehe ich noch nicht ganz; denn bei Rotationsflächen ist immer die Rotationsachse in der Skizzenebene.

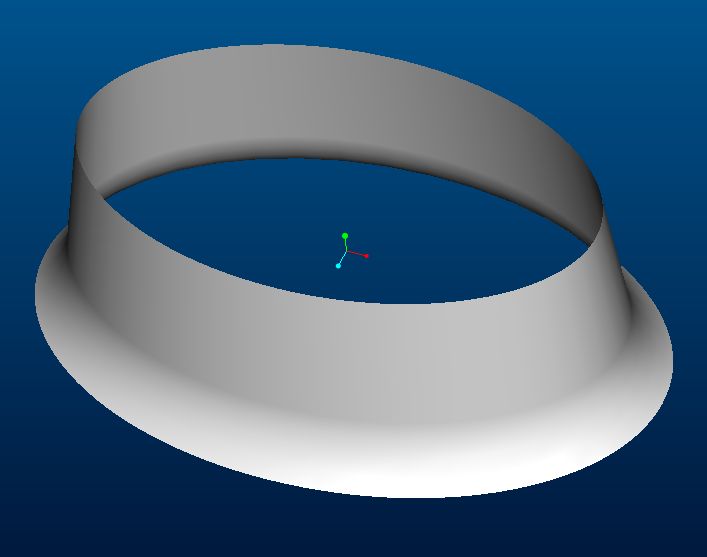

Falls Du jedoch so etwas wie auf dem Bild brauchst, dann geht das mit gezogenen Flächen oder Körpern. Also Leitkurve erzeugen und dann bewünschtes Profil an dieser Kurve entlangziehen.

Gruß, Udo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Silber
Mitglied
Projektingenieur


Sehen Sie sich das Profil von Silber an!   Senden Sie eine Private Message an Silber  Schreiben Sie einen Gästebucheintrag für Silber

Beiträge: 182
Registriert: 29.08.2001

Pro/E WF2 M130
EFD.lab 5.2 mit SWX
P4-2.66/1536
Quatro4 700 XGL

erstellt am: 30. Sep. 2003 08:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

kuehlturm.prt.zip

Hier ist ein Bsp-Part.

Die Kurve des Musters soll die Skizze der Rotationsfläche um Achse A1 sein.

Gruss Silber

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design




Sehen Sie sich das Profil von cbernuth@DENC an!   Senden Sie eine Private Message an cbernuth@DENC  Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2131
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 30. Sep. 2003 08:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Silber 10 Unities + Antwort hilfreich
Moin,
gab´s schon:

http://ww3.cad.de/foren/ubb/Forum12/HTML/003768.shtml

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur




Sehen Sie sich das Profil von U_Suess an!   Senden Sie eine Private Message an U_Suess  Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 30. Sep. 2003 08:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Silber 10 Unities + Antwort hilfreich

prt0001.prt.zip

wenn das so ist, dann sollte Dir so eine Verbundfläche etwas nützen.

Gruß, Udo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

can22januar
Mitglied
Dipl. Ing


Sehen Sie sich das Profil von can22januar an!   Senden Sie eine Private Message an can22januar  Schreiben Sie einen Gästebucheintrag für can22januar

Beiträge: 47
Registriert: 03.06.2002

 erstellt am: 30. Sep. 2003 08:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Silber 10 Unities + Antwort hilfreich

kuehlturm.prt.zip

Hi,

denke das müsste die Lösung sein.

Gruss

------------------
Tuncer Dinc, Dipl.-Ing. (FH)

Fachhochschule  Ulm
Institut für CAD- Technologien
Prittwitzstraße 10
D- 89075 Ulm

mailto:  tdinc@cad.fh-ulm.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Silber
Mitglied
Projektingenieur


Sehen Sie sich das Profil von Silber an!   Senden Sie eine Private Message an Silber  Schreiben Sie einen Gästebucheintrag für Silber

Beiträge: 182
Registriert: 29.08.2001

Pro/E WF2 M130
EFD.lab 5.2 mit SWX
P4-2.66/1536
Quatro4 700 XGL

erstellt am: 30. Sep. 2003 11:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hi can22januar,

Leider kann ich Dein Part nicht aufrufen, kannst Du es nochmal hochladen Vers. 2001?


Hi U_Suess

Ist auch eine Möglichkeit, jedoch muss ich im vorliegenden Fall eben genau eine Fläche entsprechend einer gegebenen Kurve um eine bestimmte Achse rotieren.

Gruss Silber.

[Diese Nachricht wurde von Silber am 30. September 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

can22januar
Mitglied
Dipl. Ing


Sehen Sie sich das Profil von can22januar an!   Senden Sie eine Private Message an can22januar  Schreiben Sie einen Gästebucheintrag für can22januar

Beiträge: 47
Registriert: 03.06.2002

 erstellt am: 30. Sep. 2003 11:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Silber 10 Unities + Antwort hilfreich

kuehlturm.neu.zip

Hi,

habe es nun als neutral file und commerziell.

Sorry mein Fehler

------------------
Tuncer Dinc, Dipl.-Ing. (FH)

Fachhochschule  Ulm
Institut für CAD- Technologien
Prittwitzstraße 10
D- 89075 Ulm

mailto:  tdinc@cad.fh-ulm.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!
Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2024 CAD.de | Impressum | Datenschutz
