Autor Thema:  Räumliche Rohr- und Kabelverlegung (599 mal gelesen)
revi266
Mitglied
Entwickler

Sehen Sie sich das Profil von revi266 an!   Senden Sie eine Private Message an revi266  Schreiben Sie einen Gästebucheintrag für revi266

Beiträge: 8
Registriert: 28.03.2003

 erstellt am: 15. Mai. 2003 10:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo ProeUser,

kann mir bitte jemand einen Tip geben, wie man "effektiv" mehrere Kabel konstruieren kann? Habe bisher Punktbezüge erzeugt und durch diese dann Rohr gezogen. Das ist aber ziemlich aufwendig. Einfaches Kopieren von Bezügen bringt nicht das gewünschte Ergebnis.

Gruß Ralf

------------------
REVI

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

denc
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von denc an!   Senden Sie eine Private Message an denc  Schreiben Sie einen Gästebucheintrag für denc

Beiträge: 69
Registriert: 10.05.2000

 erstellt am: 15. Mai. 2003 10:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für revi266 10 Unities + Antwort hilfreich
Hallo Ralf,

das sind ja viele Kabel. Eine weiter Möglichkeit 3D Raumkuven zu erzeugen, ist mit Bezugskurve 2 Projektionen. Von 2 senkrecht zueinander stehenden Skizzen wird an dem Kreuzungspunkt (Schnittpunkt) der Skizzen ein räumliche Kurve erstellt an der Geometrie entlang gezogen werden kann. Die resultierende Kurve wird mit den beiden Skizzen gesteuert.
Ich hoffe das hilft weiter oder ist eine alternative zu der bisherigen Methode.

Gruss Gerald

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Huebl
Mitglied
Dipl. Ing. Maschbau


Sehen Sie sich das Profil von Huebl an!   Senden Sie eine Private Message an Huebl  Schreiben Sie einen Gästebucheintrag für Huebl

Beiträge: 123
Registriert: 07.05.2002

 erstellt am: 15. Mai. 2003 13:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für revi266 10 Unities + Antwort hilfreich


Hallo Ralf,

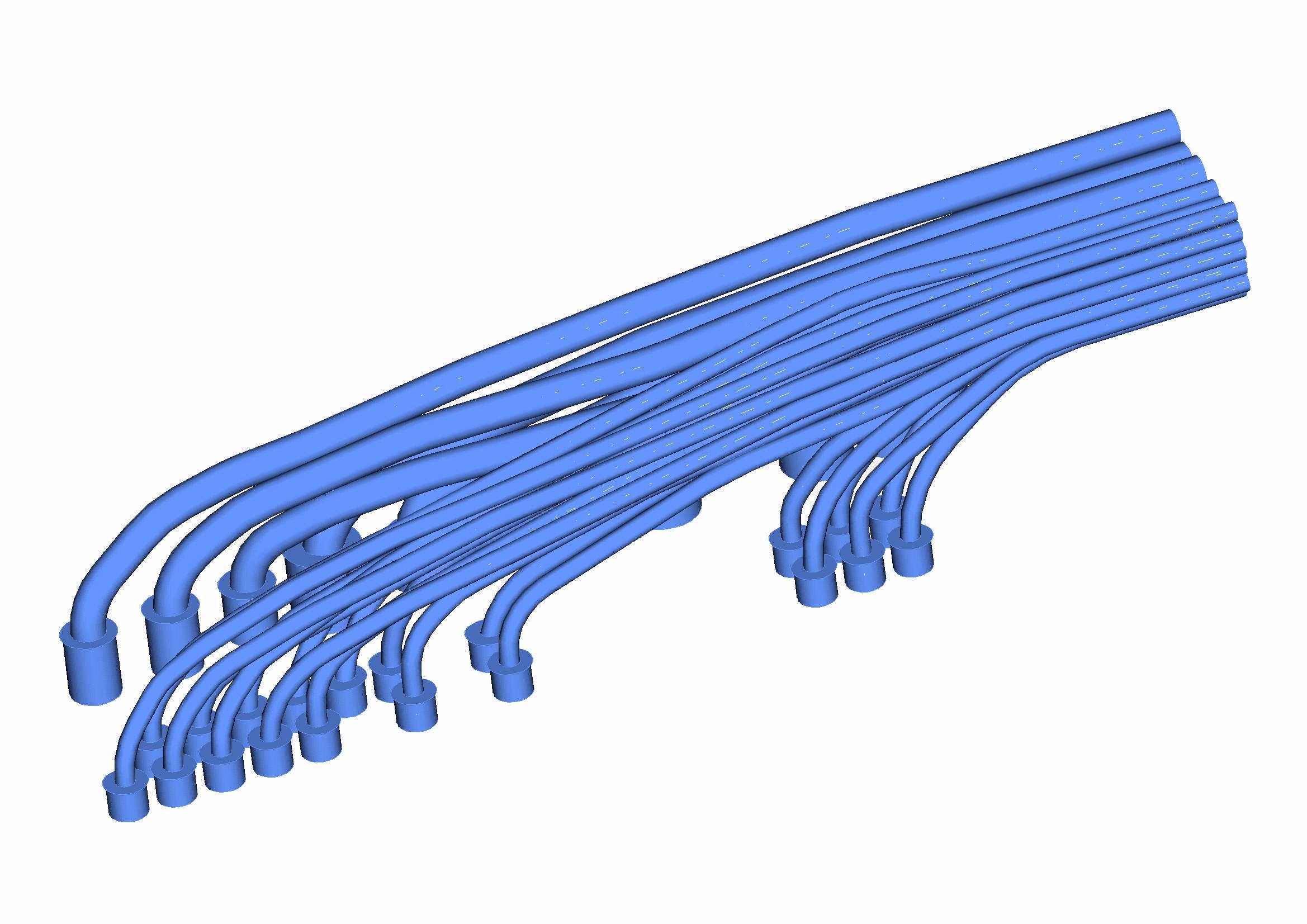

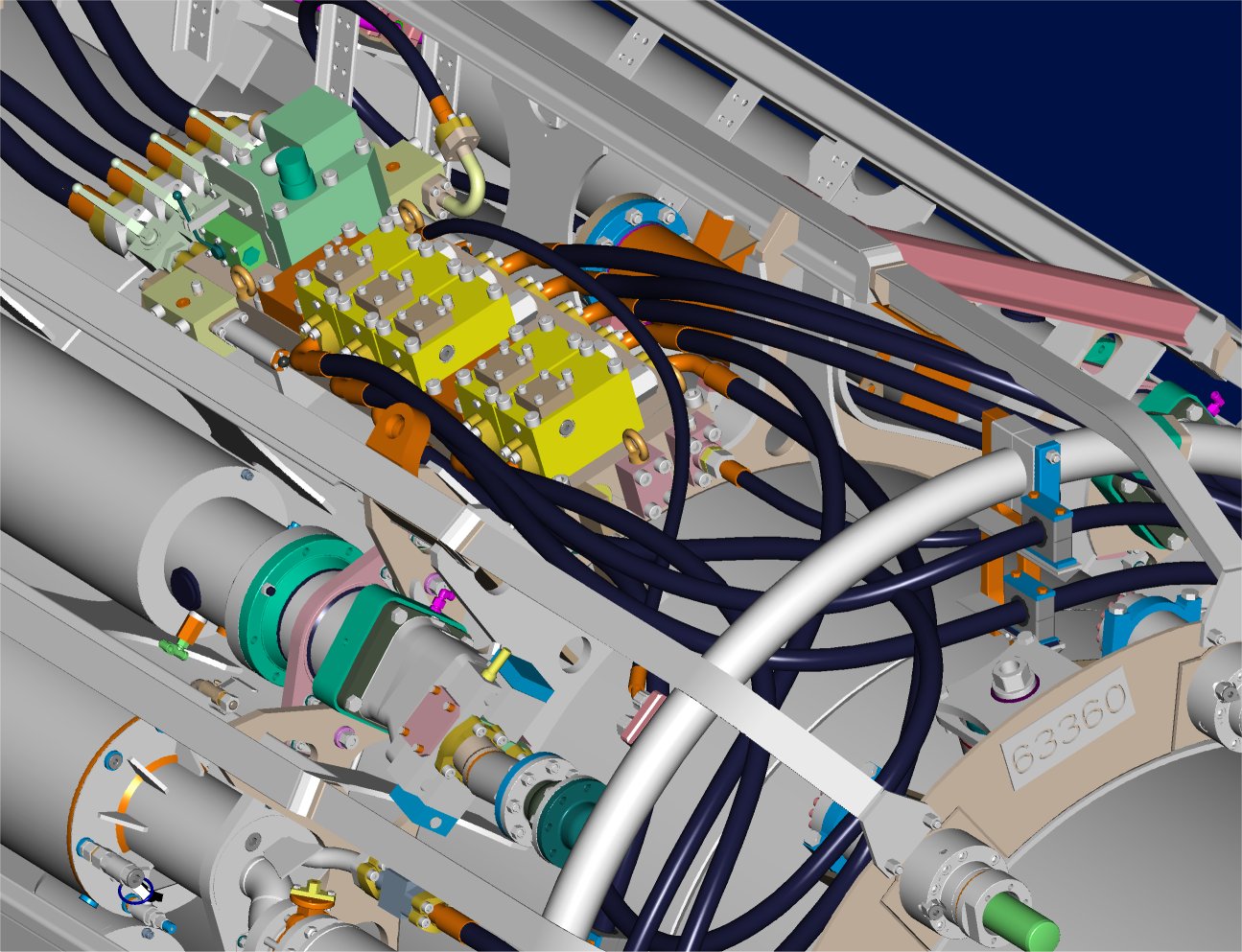

Also sehr einfach geht sowas mit dem Piping-modul. Damit erzeugen wir auch unsere E-Kabel. Allerdings ist eine Einarbeitung in das Tool mit einer einmaligen Festlegung von erforderlichen Richtlinien durchaus notwendig. Aber dann kann es so richtig losgehen. Anbei mal ein kleines Bild wie das bei uns aussehen kann.

Viele Grüße von der Wasserkante

PS: das Piping ist jetzt Standartmäßig in der Foundation II Lizenz enthalten.

------------------
Die Made

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dbexkens
Ehrenmitglied V.I.P. h.c.
Professional Development Manager



Sehen Sie sich das Profil von dbexkens an!   Senden Sie eine Private Message an dbexkens  Schreiben Sie einen Gästebucheintrag für dbexkens

Beiträge: 2174
Registriert: 14.08.2000

Pro/ENGINEER WF5 M040
Pro/ENGINEER WF4 M140
Pro/ENGINEER WF3 M220
Pro/ENGINEER WF2 M190
Pro/INTRALINK 3.4 M030 und 8.0 und 9.0
PDMLink 8.0 und 9.0 und 9.1
Project Link 8.0 und 9.0 und 9.1
Product View 9.1

erstellt am: 15. Mai. 2003 14:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für revi266 10 Unities + Antwort hilfreich
Hi Made  ,

super Bild!

Grüße an die Woderkant

Detlef Bexkens

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

revi266
Mitglied
Entwickler

Sehen Sie sich das Profil von revi266 an!   Senden Sie eine Private Message an revi266  Schreiben Sie einen Gästebucheintrag für revi266

Beiträge: 8
Registriert: 28.03.2003

 erstellt am: 16. Mai. 2003 09:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
VIELEN DANK!

Ralf

------------------
REVI

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
