Autor Thema:  Auflagedarstellung eines Schlauches (776 mal gelesen)
alf2k
Mitglied



Sehen Sie sich das Profil von alf2k an!   Senden Sie eine Private Message an alf2k  Schreiben Sie einen Gästebucheintrag für alf2k

Beiträge: 15
Registriert: 15.03.2003

erstellt am: 31. Mrz. 2003 11:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

ich habe hier mal ein ganz spezielles Problem. Ich hoffe aber, dass mir trotzdem jemand weiterhelfen kann.

Ich möchte von einem vorhandenen Schlauch bzw. Rohr, das mehrere Krümmungen besitzt und irgendwie dreidimensional im Raum liegt eine Auflagedarstellung erstellen. Auflagedarstellung heißt, dass aus dem 3D-Modell ein zweites Modell erstellt werden soll, das nur noch in einer Ebene liegt, d.h. die Verdrehwinkel im Raum sollen Null sein. Die Radien und die Biegewinkel des Rohres sollen jedoch beibehalten werden. Das Ganze dient nachher dazu an einem fertig gebogenen Rohr anhand dieser Auflagedarstellung bzw. der entsprechenden Zeichnung die Biegewinkel zu kontrollieren.

Gibt es eine Möglichkeit für mich diese Auflagedarstellung möglichst einfach zu erstellen? Am liebsten assoziativ zum Orginalschlauch.
Ich bin für jede Anregung dankbar.

Gruß, Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hagen123
Ehrenmitglied V.I.P. h.c.
Application Specialist


Sehen Sie sich das Profil von hagen123 an!   Senden Sie eine Private Message an hagen123  Schreiben Sie einen Gästebucheintrag für hagen123

Beiträge: 2312
Registriert: 12.11.2000

Pro/Engineer Wildfire 4
Pro/Intralink 3.4

erstellt am: 31. Mrz. 2003 14:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alf2k 10 Unities + Antwort hilfreich

da wirst du so aus dem stehgreif keine moeglichkeit haben. fuer solche komplexen rohre gibt es das modul pro/pinping. mit pro/pinping kannst du solche verrohrungen und isometrien darstellen. du musst sie natuerlich von vornherein logisch aufbauen. ein fertiges 3d-modell ohne piping ist nicht mit der logik aufbereitet. ohne das rohrprogramm ist zwar ein abklappen auf eine ebene schon moeglich, aber technisch eher zu aufwendig und wohl sehr schwer realisierbar. hier ist der nutzen/aufwand einfach zu hoch. man muesste die rohrsegmente einzeln modellieren, zusammensetzen, eine neue datei kopieren und diese wieder auseinanderfummeln und auf eine ebene transformieren. wer soll denn das machen? Damit kann man ja kein Geld verdienen!

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KeBa
Mitglied
CAD Konstr.Masch.Bau


Sehen Sie sich das Profil von KeBa an!   Senden Sie eine Private Message an KeBa  Schreiben Sie einen Gästebucheintrag für KeBa

Beiträge: 450
Registriert: 03.07.2002

erstellt am: 31. Mrz. 2003 14:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alf2k 10 Unities + Antwort hilfreich

Hallo Hagen!
Habe die Info bekommen, dass in der neuesten 2001 Version das Modul "pro/piping" mit drin ist.
Ich habe nämlich auch aktuell ein komplex gebogenes Rohr erzeugt und
eine logische und gute Zeichnungserstellung ist bei dem Ding fast unmöglich.

Bis dann
Kerstin

------------------
Wer fragt ist ein Narr für fünf Minuten. Wer nicht fragt, ist ein Narr für ein ganzes Leben

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hagen123
Ehrenmitglied V.I.P. h.c.
Application Specialist


Sehen Sie sich das Profil von hagen123 an!   Senden Sie eine Private Message an hagen123  Schreiben Sie einen Gästebucheintrag für hagen123

Beiträge: 2312
Registriert: 12.11.2000

Pro/Engineer Wildfire 4
Pro/Intralink 3.4

erstellt am: 31. Mrz. 2003 17:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alf2k 10 Unities + Antwort hilfreich

... was heisst mit drin,
du musst die lizenz damit du das modul benutzen kannst genauso erstehen, wie bei allen anderen versionen. also wenn du 2001 installierst, ist zwar softwaretechnisch das modul installiert, aber noch nicht freigeschaltet...

... so long

[Diese Nachricht wurde von hagen123 am 31. März 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KeBa
Mitglied
CAD Konstr.Masch.Bau


Sehen Sie sich das Profil von KeBa an!   Senden Sie eine Private Message an KeBa  Schreiben Sie einen Gästebucheintrag für KeBa

Beiträge: 450
Registriert: 03.07.2002

erstellt am: 31. Mrz. 2003 18:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alf2k 10 Unities + Antwort hilfreich

Hallo Hagen!
Alles zurück!
Hab nochmal gebohrt und Du hast völlig recht. Piping ist in FLEXII Paket (bla,bla,bla) drin.
Sorry an alle denen schon das Wasser im Mund zusammenlief.
:-))
see u
Kerstin

------------------
Wer fragt ist ein Narr für fünf Minuten. Wer nicht fragt, ist ein Narr für ein ganzes Leben

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur



Sehen Sie sich das Profil von os an!   Senden Sie eine Private Message an os  Schreiben Sie einen Gästebucheintrag für os

Beiträge: 2458
Registriert: 16.09.2002

2001,WF,WF2...

erstellt am: 31. Mrz. 2003 19:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alf2k 10 Unities + Antwort hilfreich




Hallo

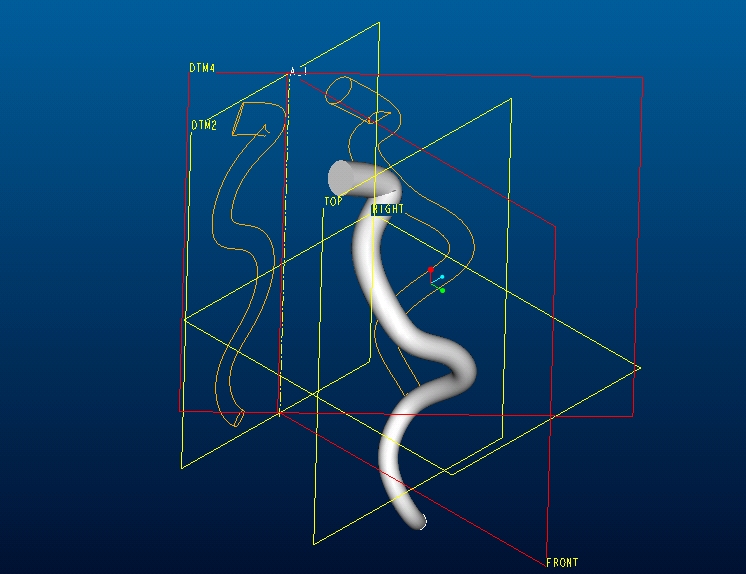

Ich weiß nicht ob ich das was du willst richtig verstanden habe. Wenn ich das so lese willst du in einer bestimmten Blickrichtung dein Rohr auf eine Ebene projezieren. Bei uns heißt das Aufriss. Dafür brauchst du doch nur die Silhouettenkanten des Rohrs. Die bekommst du, indem du dein Rohr mit einer Fläche belegst. Anschließend #Einfügen#Flächentrimmung#Silhouette. Beide Seiten wählen fertig. Nun befinden sich die Trennkurven auf deinem Rohr.
