Hallo Leute,

habe ein Problem mit der Querschnittdarstellung.

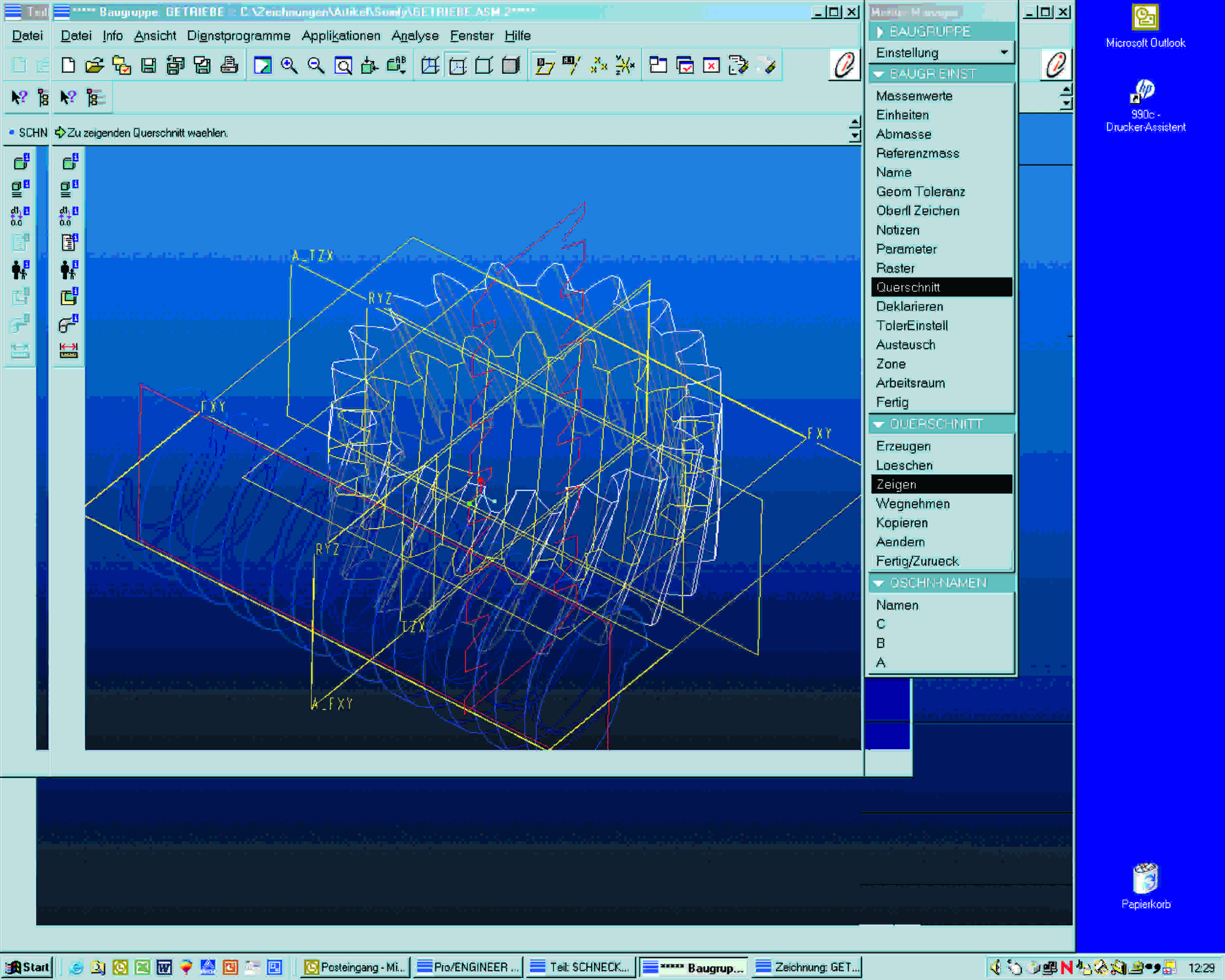

Habe einmal auf der Ebene den Querschnitt erzeugt und das andere Mal skizziert. Beide male das selbe Ergebnis siehe Anhang.

Kann mir einer sagen was daran falsch mache???

Proe 2000i WochenVersion 1999350

Gruß Michael

[Diese Nachricht wurde von Rinklef am 17. Februar 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marki
Mitglied
Leiter CAD Engineering


Sehen Sie sich das Profil von Marki an!   Senden Sie eine Private Message an Marki  Schreiben Sie einen Gästebucheintrag für Marki

Beiträge: 125
Registriert: 13.02.2001

erstellt am: 17. Feb. 2003 13:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rinklef 10 Unities + Antwort hilfreich

Hallo Michael

leider sehe ich den Anhang nicht.
Bitte auch ProE Version & WV angeben.

Gruss Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Stahl
Mitglied
unbeschreiblich


Sehen Sie sich das Profil von Stahl an!   Senden Sie eine Private Message an Stahl  Schreiben Sie einen Gästebucheintrag für Stahl

Beiträge: 1475
Registriert: 30.01.2001

Proe 18 bis Creo 3
Intralink 1 bis 3.4
Windchill PDMLink 8.0 bis 10.2

erstellt am: 17. Feb. 2003 18:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rinklef 10 Unities + Antwort hilfreich





Hui, die Qualität des Jpegs ist der Hammer.
Habs nun geschafft, dein Bild zu laden und habs nochmal runterskaliert. Vielleicht erkennt man jetzt etwas...
Ebenen ausblenden hätte übrigens auch nicht geschadet. Und mach nächstes Mal vielleicht lieber "Datei-exportieren-Tiff(Schnappschuss)" statt eines 3612 x 2889 Pixel großen 24 Bit Screendumps mit zweifelhafter Kompression...

Kann es sein dass die beiden Teile sich durchdringen? Oder leicht tangieren oder so etwas? Bei so einem Getriebe kann das leicht passieren. Mach mal eine globale Durchdringungsanalyse und schau Dir das Ergebnis an. Bei Durchdringungen, die unterhalb der Genauigkeitsschwelle sind, hat ProE ein Problem den Querschnitt zu berechnen.
Oder setz mal zB beide Teile und die Baugruppe auf die selbe absolute Genauigkeit. (Obwohl das Einstellen der .asm-Genauigkeit in der 2000i glaub ich noch gar nicht ging, aber vielleicht irre ich mich da)

Wie sehen die Querschnitte aus, wenn einer der beiden Teile unterdrückt ist?

Stahl.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Rinklef
Mitglied



Sehen Sie sich das Profil von Rinklef an!   Senden Sie eine Private Message an Rinklef  Schreiben Sie einen Gästebucheintrag für Rinklef

Beiträge: 347
Registriert: 01.08.2002

Wildfire 2 M180
Dell Precision 650
Intel Xeon 3.06 GHz
2GB Ram

erstellt am: 18. Feb. 2003 07:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Stahl,

ich wollte ja eigentlich sehen wie die Duchdringung aussieht.
Die beiden Teile haben eine Durchdringung.

Hane in der Baugruppe mal einen Mat-Schnitt gemacht, dabei wird die Schnecke komplett unterdrückt und das Zahnrad wird geschnitten.

Ich schaue mal wegenn der absoluten Genauigkeit. Habe beide mit dem selben Start-Teil begaonnen.

Gruß Rinklef
