Thema: Schraube wird nicht richtig angezeigt (2032 mal gelesen)
|
ANDY S.
Mitglied
   Beiträge: 24
Registriert: 18.11.2002
|
erstellt am: 04. Jan. 2003 17:02  <-- editieren / zitieren -->   Unities abgeben:
Hallo, mein Problem ist, dass meine Schrauben nicht richtig angezeigt werden. (Schnitt durchgelegt und Schraube ohne Schraffur darstellen lassen) Jetzt wird aber das Gewinde nicht angezeigt und eine Körperkante hinter der Schraube wird angezeigt. Was kann man denn da machen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manfred
Mitglied
Dienstleister
Beiträge: 598
Registriert: 10.07.2000
|
erstellt am: 04. Jan. 2003 17:57 <-- editieren / zitieren --> Unities abgeben: Nur für ANDY S.

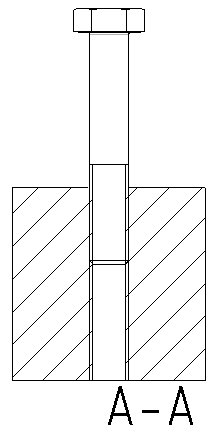

Hallo, normalerweise sieht das so aus, wie im Bild dargestellt. Auch bei Einstellung der Darstellung aif "sichtbare Kanten" wird das Gewinde richtig dargestellt. Vielleicht stimmen bei dir ein paar Systemeinstellungen nicht. Schau mal in die Zeichnungsvoreinstellung. Dort muß remove_cosms_from_xsec auf all stehen. Was anderes fällt mir momentan nicht ein. Gruß Manfred Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
byps
Mitglied
Leiter Entwicklung&Konstruktion, CAD-Admin
Beiträge: 231
Registriert: 29.11.2000 Creo 2.0 M160 (AAX)
HP Z400, 2,66GHz, 12GB DDR3
nVIDIA Quadro FX1800 (786MB)
---------------------------------
IDEEN SIND KEINE SCHMETTERLINGE,
SIE SIND FAZIT EINER SCHWERARBEIT!
----------------------------------
|
erstellt am: 06. Jan. 2003 07:55 <-- editieren / zitieren --> Unities abgeben: Nur für ANDY S.
Hallo ANDY S. Ansicht bzw. Blatt einfach mal regenerieren.
Weiß zwar inzwischen schon jeder, aber ich vergess das auch ab und zu und wundere mich über die komische Darstellung.  Ansonsten System- bzw. Zeichnungsvoreinstellungen (siehe Manfred)
------------------
----------------------------------
Gruß aus Berlin
BYPS  [Diese Nachricht wurde von byps am 06. Januar 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dammerl
Mitglied
Project Manager
Beiträge: 274
Registriert: 06.08.2002
|
erstellt am: 06. Jan. 2003 09:10 <-- editieren / zitieren --> Unities abgeben: Nur für ANDY S.
Es gab da auch mal eine Wochenversion von 2001, bei der das falsch dargestellt wurde. Ich weiß allerdings nicht mehr, bei welcher. Bei der Version 2001, 2001220 sollte es aber auf alle Fälle wieder klappen. Suche mal in der Knowledgebase oder nerve mich noch ein bisschen ;) und ich werde es raussuchen. Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
giatsc
Mitglied
CAD/PDM Consultant
Beiträge: 897
Registriert: 08.02.2002 Laptop: Lenovo ThinkPad P50<P>WIN10 Enterprise; Creo 7; PDMLink 11.1
3DCONNEXION SpacePilot Pro
Apple iPhone Xs.
|
erstellt am: 06. Jan. 2003 09:42 <-- editieren / zitieren --> Unities abgeben: Nur für ANDY S.
Zitat:
Original erstellt von Manfred:
Hallo,
normalerweise sieht das so aus, wie im Bild dargestellt.
Hallo Manfred; Hallo alle und ein gutes neues Jahr. Manfred; wenn Du die config.dtm Option "thread_standard" auf den Wert "std_iso_imp_assy" stellst, wird der Schnitt deines Beispiel-Bildes "noch richtiger" dargestellt. (Schnittlinien gehen im Bereich des Gewindes bis zum Kernloch und im Bereich der Schraube bis zum Aussendurchmesser)
Gruss Thomas
------------------
Gruss Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kalle_ok
Mitglied
Beiträge: 1164
Registriert: 01.03.2002 WF2: M250
|
erstellt am: 06. Jan. 2003 15:45 <-- editieren / zitieren --> Unities abgeben: Nur für ANDY S.
|
Manfred
Mitglied
Dienstleister
Beiträge: 598
Registriert: 10.07.2000
|
erstellt am: 06. Jan. 2003 21:00 <-- editieren / zitieren --> Unities abgeben: Nur für ANDY S.
|
Revan
Mitglied
Technischer Zeichner
Beiträge: 35
Registriert: 05.03.2007 IV10, IV 2008 Prof
3,6 GHz, 2GB RAM, GeForce Go 6800 Ultra
|
erstellt am: 15. Jun. 2007 07:40 <-- editieren / zitieren --> Unities abgeben: Nur für ANDY S.
|
Pro_Blem
Ehrenmitglied V.I.P. h.c.
Tschechischer Zeichner
Beiträge: 2952
Registriert: 24.07.2006 HP Elitebook8740w
Core i7, 8GB
Win7 x64
Pro/E WF4 M180(M220)
Creo1.0 M020
(Adv.XE mit AAX)
StartupTools2012
Pro/I 3.4 M070
|
erstellt am: 15. Jun. 2007 07:53 <-- editieren / zitieren --> Unities abgeben: Nur für ANDY S.
Hallo Revan  Ich schon wieder
Dafür, dass Du den Beitrag selbst gefunden hast schonmal nen 10er  Die option thread_standard gehört in Deine *.dtl
Der Wert steht bei mir auf std_iso_imp_assy
Änderungen der dtl wirken sich aber nur auf neu erstellte Zeichnungen aus und auch nur dann wenn diese dtl in der config.pro angegeben ist.
In Deinem Fall mußt Du diese Option in den Zeichnungseinstellungen ändern: RMT>Einstellungen>Zeichnungseinstellungen oder so ähnlich! HTH,
Bastian ------------------
Jetzt NEU!! MIT Wartungsvertrag & Frau   Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
