Thema: KettenradKonstr.Bild (721 mal gelesen)
|
KeBa
Mitglied
CAD Konstr.Masch.Bau
   Beiträge: 450
Registriert: 03.07.2002
|
erstellt am: 01. Nov. 2002 19:11  <-- editieren / zitieren -->   Unities abgeben:
Hallo Leute! Hat irgendjemand eine detailierte Zeichnung/Bild eines Kettenrades. Meine Kopie ist nicht so deutlich und ich möchte sicher gehen die richtigen Referenzen zu setzen. Finde im I-Net gerade nichts. Danke im Voraus für Hilfe Kerstin ------------------
Wer fragt ist ein Narr für fünf Minuten. Wer nicht fragt, ist ein Narr für ein ganzes Leben Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur
Beiträge: 2458
Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 04. Nov. 2002 20:30 <-- editieren / zitieren --> Unities abgeben: Nur für KeBa
Hallo Hab da mal ein bischen gestöbert, im Netz. Bin auch fündig geworden. Massblätter haben wir leider nicht. Man müsste auch mal wissen welche Profilform es haben soll (DIN8187,8186...) Habe an folgender Andresse nachgegraben http://www.cadenas.de/index.asp?something=contact&sid=1 Es gibt noch mehrere Kettenräder dort. Vieleicht siehst du selbst mal nach. Die konstruktive Ausführung des Rades ist zwar nicht sehr anspruchsvoll, aber vieleicht hilfts weiter. Gruß
Olaf  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KeBa
Mitglied
CAD Konstr.Masch.Bau
Beiträge: 450
Registriert: 03.07.2002
|
erstellt am: 05. Nov. 2002 16:17 <-- editieren / zitieren --> Unities abgeben:
|
murphy2
Ehrenmitglied
-
Beiträge: 1726
Registriert: 30.07.2002 C 64
Amiga 1000 mit
8.5 MB RAM und
Seagate ST225
RLL formatiert
|
erstellt am: 05. Nov. 2002 16:49 <-- editieren / zitieren --> Unities abgeben: Nur für KeBa
|
KeBa
Mitglied
CAD Konstr.Masch.Bau
Beiträge: 450
Registriert: 03.07.2002
|
erstellt am: 08. Nov. 2002 19:51 <-- editieren / zitieren --> Unities abgeben:
Hallo Murphy! web2cad hat leider vereinfachte Modelle. Ich brauche die genaue Geometrie. Trotzdem vielen Dank! Gruß
Kerstin ------------------
Wer fragt ist ein Narr für fünf Minuten. Wer nicht fragt, ist ein Narr für ein ganzes Leben Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Schwarzl Philipp
Mitglied
Beiträge: 141
Registriert: 03.09.2001 HW: HP XU700 P4 1.4Ghz 20GB 1GB FireGL2 21"
SW:ProE2001/2003060 WIN2K
|
erstellt am: 11. Nov. 2002 10:05 <-- editieren / zitieren --> Unities abgeben: Nur für KeBa
Hallo Kerstin Habe mal etwas für meine KÜ konstruieren müssen.

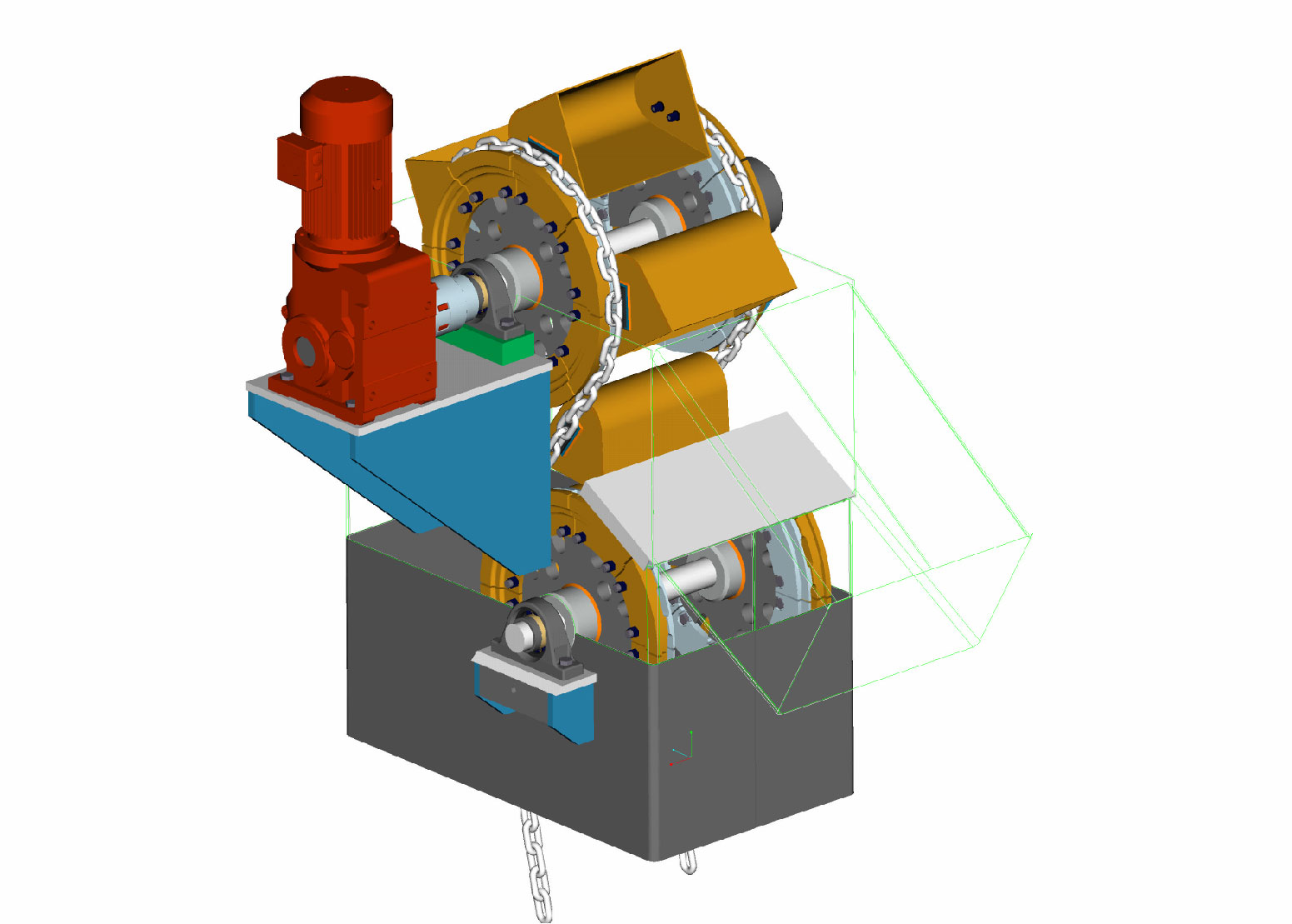

Meinst du so etwas? Daten gibt es bei PEWAG Austria mfg Philipp
------------------
--------------------------------------------------
Wenn eine Gerade als Ergebnis verlangt wird, messe nur zweimal.
-------------------------------------------------- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KeBa
Mitglied
CAD Konstr.Masch.Bau
Beiträge: 450
Registriert: 03.07.2002
|
erstellt am: 15. Nov. 2002 10:32 <-- editieren / zitieren --> Unities abgeben:
Hallo Phillip! Nein, das ist es nicht. Ich brauchte die genaue Geo der Verzahnung von nem Fahrradkettenrad. Hat sicher aber jetzt erledigt, ist fertig. Macht euch also bitte keine Mühe mehr. Danke!! bis bald, Kerstin ------------------
