Hallo Leute,

da so ein ähnliches Thema gerade mit .dwg und .dxf files besprochen wurde, hier nun noch eine Frage:

Kann man auch eine eingescannte Skizze (Entwurf eines immer noch mit Papier und Bleistift werkelnden Designers) in den Skizzierer legen, um dann seine Kurven darauf nachzuzeichnen?

Ich weiß nur, daß so etwas im CDRS geht, sollte aber auch mal in pro/E gehen.

Viele Dank!

Michael

------------------
mit freundlichem Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Michael,

... ging schon immer ... X-))
texturen einschalten ! (unter ansicht-darstellungseinstellungen-modelldarstellung-schattieren)
fläche parallel zum bildschirm orientieren

erzeuge dir eine ebene fläche, die in etwa die ausmaße deines späteren modells hat, erzeuge dir eine farbe und lege dein bild (als jpg, tiff o.ä.)als farbtextur auf diese farbe.
weise der fläche die farbe zu und orientiere die textur nach deinen wünschen.
solltest du die textur nicht so gut sehen, verschiebe die lichtquellen oder aendere den glanzgrad deiner farbe im "hervorheben / intensität abgeblendet !!
jetzt kannst du loskurven oder -stylen.
ein zweites oder/und drittes bild solltest du auf orthogonalflächen zur ersten fläche legen.

Kalle_ok

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du bist ja großartig, Kalle!

Vielen Dank!

------------------
mit freundlichem Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Super! Danke!
Hab ich nicht gewusst.

------------------
mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...sollte zufällig ISDX mitlizensiert sein, eiget sich auch die Trace Sketch Funtion. Das ist dann so ähnlich wie in CDRS (skalierbar, semitransparent usw.)...

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Aber wie bekomme ich das 1:1 ?
Wenn ich die Bemaßung der Fläche ändere, ändert sich die Textur auch, und das ist weniger gut beim nachzeichnen.
Vor allem ist meine Textur nicht rechteckig sodas ich die größer der Fläche vorher genau bestimmen könnte

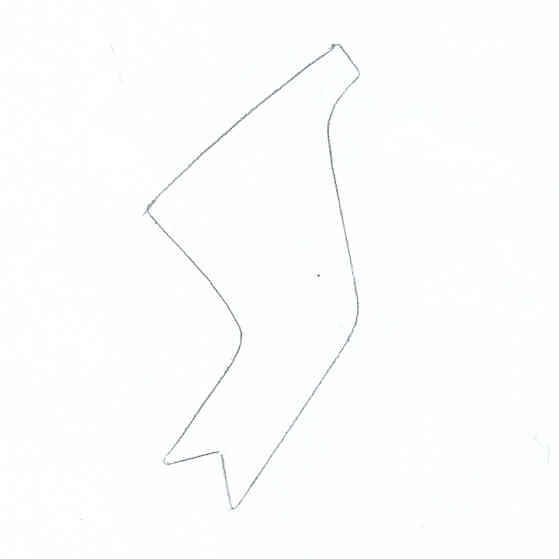

Ich hab das Bild angehängt das ich nachzeichnen möchte.

Zitat:

---

Original erstellt von kalle_ok:
Michael,
erzeuge dir eine ebene fläche, die in etwa die ausmaße deines späteren modells hatKalle_ok

---

------------------
mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

Diese Unterlage im Skizzierer nachzeichnen, nach Belieben vollständig bemaßen, alle Bemaßungen auswählen, RMT, #ändern, #Maßstab_sperren
und jetzt an einem Längenmaß schrauben bis es mit der Vorlage übereinstimmt.

Wenn's ganz genau nach der Vorlage gehen muß, dann kann man mit einem Vektorisierungprogramm die Vorlage in ein dxf umwandeln + dann in die Skizze einlesen. (zB. Algolab Raster to VectorConversion Toolkit)

Gruß

Arni

[Diese Nachricht wurde von arni1 am 13. Sep. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für die wertvolle Hilfe - ich hab zwar sowas schon öfter gemacht aber noch nie mit der hier beschriebenen Methode.
Ich nehm' dann einfach einen Ausdruck auch Transparentpapier und leg diesen auf den Bildschirm (kann mann dann quasi abpausen).
Werde das nächste mal eure tolle Methode probieren.
