Hot News:

Mit Unterstützung durch:

  Foren auf CAD.de (alle Foren)
  Pro ENGINEER
  Wie kann ich eine Schale, Eimer o.ä. mit Pro/E 2000i modellieren?

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für PTC CREO

BOM Assistant für Stücklistenerstellung , eine App
Autor Thema:  Wie kann ich eine Schale, Eimer o.ä. mit Pro/E 2000i modellieren? (868 mal gelesen)
Toronto-Light
Mitglied


Sehen Sie sich das Profil von Toronto-Light an!   Senden Sie eine Private Message an Toronto-Light  Schreiben Sie einen Gästebucheintrag für Toronto-Light

Beiträge: 3
Registriert: 02.08.2002

erstellt am: 02. Aug. 2002 22:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo zusammen,

habe endlich mal ein Forum gefunden, wo ich hoffe das mir geholfen werden kann.

Also...,
ich möchte gerne mit Pro/E 2000i eine Schale bzw Eimer konstruieren, es soll aber natürlich nicht einfaches eimer sein sondern ehe eine Handyschale z.B.

Es funktioniert soweit ich weiss mit ziehen, oder so, kann es sein, wer kann mir genau erkläre wie es geht, ich möchte aber nicht ein Bolzen darstellen und ein Bohrung danach reinsetzten so das ich ein Eimer habe.

Und was mich noch interessiert ist, wie kann ich mit verstazt parallel eine kontur kopieren??
Beispiel:
Ich erstelle ein gebogenes Rohr, es wird erstmal die neutrale Faser skizziert, letzendlich soll das ganze aber aus einem 40mm DurchmesserrOHR ERZEUGT WERDEN, kann ich das auch einfach machen? Oder muss ich von anfang an ohne neutrale fase arbeiten.

Ich freue mich auf eure Anttworten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Micha369
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Micha369 an!   Senden Sie eine Private Message an Micha369  Schreiben Sie einen Gästebucheintrag für Micha369

Beiträge: 75
Registriert: 19.07.2002

erstellt am: 03. Aug. 2002 20:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Toronto-Light 10 Unities + Antwort hilfreich




Hallo Toronto,

kannst Du uns nicht mal eine Skizze schicken, wie Dein Teil aussehen soll? Du kannst es mit Bleistift skizzieren und scannen und als Datei anhängen (z.B. als .jpg)

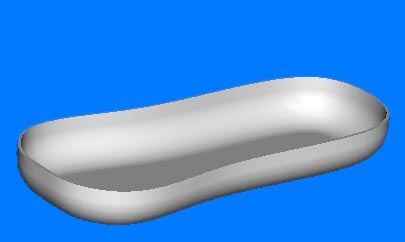

Meinst Du vielleicht so etwas?

Gruß,

Micha369

------------------
mit freundlichem Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Toronto-Light
Mitglied


Sehen Sie sich das Profil von Toronto-Light an!   Senden Sie eine Private Message an Toronto-Light  Schreiben Sie einen Gästebucheintrag für Toronto-Light

Beiträge: 3
Registriert: 02.08.2002

erstellt am: 04. Aug. 2002 01:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hi, ich meine so etwas, aber nach rumsucherreien habe ich es herausbekommen, mich würde aber mal was anderes interessieren, ich habe einen pro/e 2000i schulung besucht, aber jetzt möchte ich selber auch pro/e 2001 umsteigen, es siet etwas anders aus, wie kann ich am besten 2001 mit 2000i erfahrungen den wissen erweitern?
Und ab und zu werde ich mit der alten 20´er version arbeiten müssen, geht das mit 2000i erfahrungen, oder ist es ganz anders???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sadolf
Mitglied
VR-Projektleiter, IS-Berater, Konstrukteur


Sehen Sie sich das Profil von sadolf an!   Senden Sie eine Private Message an sadolf  Schreiben Sie einen Gästebucheintrag für sadolf

Beiträge: 1440
Registriert: 27.11.2001

DeltaGen 12.1.1
VRED 2015
W7 64bit
PrÖ, Katja
Windchill
TCE (nur unter Protest;)

erstellt am: 04. Aug. 2002 23:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Toronto-Light 10 Unities + Antwort hilfreich

Hi Toronto Light,
Das Prinzip bei den unterschiedlichen Versionen ist eigentlich immer gleich. PTC versucht da einen Wandel in richtung weniger Klicks, weshalb immer mehr Funktionen vom tief verschachtelten Menue-Manager rechts in die oberen Drop-Down leisten wandern oder über Icons ansprechbar sind. Bis zur 2001i bleiben die KE-Fenster, wo man noch zusätzliche Optionen für die KEs einstellen kann und die idR von Oben nach unten abzuarbeiten sind, gleich - wenn Du denn erst einmal den Knopf wiedergefunden hast der Dich das gewünschte KE erzeugen läßt. Richtig spannend wird es erst mit der nächsten Version. Hier wird es einen größeren Bruch in der Bedienung geben, IMHO aber zum Einfacheren und Besseren.
Zu Deinen ersten Fragen:
1.Benutze Schale (Shell), wähle die Fläche(n), die entfernt werden sollen und gib eine Dicke ein. Du kannst einzelnen Flächen auch unterschiedliche Dicken geben (sind tangentiale Übergänge dran, wird es schwieriger). Eine Schale funktioniert nur einmal im Modell, also überlege Dir gut, was alles "ausgehöhlt" werden soll und was nicht!
2. Man kann in ProE auf ähnliche Weise wie man Körper erzeugt auch Flächen erzeugen, zusätzlich gibt es noch typische Flächenoperationen wie Merge, Extend, ... Diese eignen sich, um Dünnwandige Körper als neutrale Faser zu beschreiben. Im Anschluß kannst Du diese Flächen mit #Insert;#Thin_Protrusion;#Use_Quilt aufdicken. Bei der Materialrichtung mußt Du #Both (Beide) wählen.
Eine andere Möglichkeit für "einfachere" Regelgeometrie ist es, Dünne Körper zu verwenden. Hier skizzierst Du Deine neutrale Faser als Schnitt und kannst Sie extrudieren, rotieren, verbinden oder ziehen oder ... und in beide Richtungen aufdicken.

------------------
freundlich grüßend
Sven

[Diese Nachricht wurde von sadolf am 04. August 2002 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2024 CAD.de | Impressum | Datenschutz
