Thema: Zeichnungsdarstellung (956 mal gelesen)
|
Kopfweh
Mitglied
Student
   Beiträge: 5
Registriert: 23.10.2001
|
erstellt am: 23. Okt. 2001 12:05  <-- editieren / zitieren -->   Unities abgeben:
|
Lutz Lembach ME
Mitglied
Systemadministrator/ Konstrukteur
Beiträge: 113
Registriert: 16.07.2001 unterliegt dauernder Änderung
CATIA V5 seit 2003
MAGMASOFT
|
erstellt am: 23. Okt. 2001 12:17 <-- editieren / zitieren --> Unities abgeben: Nur für Kopfweh
|
Placebo
Mitglied
Dipl. Ing. Maschinenbau
Beiträge: 284
Registriert: 08.03.2001 SIEMENS CELSIUS
P4 XEON 2,8GHz
2GB RAM
NVIDIA Quadro4
980 XGL
Pro/E 2001
Pro/I 3.2
|
erstellt am: 23. Okt. 2001 12:59 <-- editieren / zitieren --> Unities abgeben: Nur für Kopfweh
hi headache, versuchs über "Ansicht hinzuf"; mit den Optionen: Basisansicht; Volle Ansicht; Schnitt; Kein Masstab
=>Abschicken mit Fertig. Dann im Menü Qschnittyp die Option Voll&Ausbr; Voll Q-Schnitt
=>Abschicken mit Fertig. Der zuerst verlangte Querschnitt schneidet das ganze Teile, für den zweiten Querschnitt mußt Du einen Spline (Ausbruch) skizzieren. Gruss, Placebo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kopfweh
Mitglied
Student
Beiträge: 5
Registriert: 23.10.2001
|
erstellt am: 23. Okt. 2001 13:02 <-- editieren / zitieren --> Unities abgeben:
Nein zwei Querschnitte, keinen Ausbruch, also ich will an zwei verschiedenen Stellen zwei schon vorher erzeugte Querschnitte in der Basisansicht darstellen. Und keine Ausbrüche trotzdem danke erstmal Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
fossy
Mitglied
Dipl.-Ing. Maschinenbau (Kraftfahrzeugtechnik)
Beiträge: 943
Registriert: 07.02.2001 Der einzige Mensch, der sich vernünftig benimmt, ist mein Schneider. Er nimmt jedesmal neu Maß, wenn er mich trifft, während alle anderen immer die alten Maßstäbe anlegen in der Meinung, sie passten auch heute noch. (George Bernard Shaw, ir. Dramatiker, 1856-1950)
|
erstellt am: 23. Okt. 2001 13:18 <-- editieren / zitieren --> Unities abgeben: Nur für Kopfweh
|
Christian_S
Mitglied
Dipl.-Ing. (BA)
Beiträge: 19
Registriert: 24.10.2001
|
erstellt am: 24. Okt. 2001 08:42 <-- editieren / zitieren --> Unities abgeben: Nur für Kopfweh
|
Kopfweh
Mitglied
Student
Beiträge: 5
Registriert: 23.10.2001
|
erstellt am: 25. Okt. 2001 15:09 <-- editieren / zitieren --> Unities abgeben:
Also das ist zwar alles nett gemeint ist aber nicht das was ich will. ich hab die beiden Querschnitte jeweils als Stufenschnitt erzeugt. Die jeweiligen Skizzierebenen liegen senkrecht zueinander. Toll nö also mit ausbrüchen klappt das ganze nicht. und ich verstehe nich warum mann keine zwei Querschnitte anzeigen kann. Ich hab das erstmal so gelöst das ich einen Querschnitt als einzelnes ohne angrenzende Flächen in einer eigenen Zeichnung erzeugt hab.
Und diese dann auf meine andere Zeichnung (Basichansicht mit Querschnitt und Flächen) gelegt hab. Ehe das auf´n millimeter passt. also denn wer noch was einfacheres findet soll sich noch mal melden. Bis die Tage! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
fossy
Mitglied
Dipl.-Ing. Maschinenbau (Kraftfahrzeugtechnik)
Beiträge: 943
Registriert: 07.02.2001 Der einzige Mensch, der sich vernünftig benimmt, ist mein Schneider. Er nimmt jedesmal neu Maß, wenn er mich trifft, während alle anderen immer die alten Maßstäbe anlegen in der Meinung, sie passten auch heute noch. (George Bernard Shaw, ir. Dramatiker, 1856-1950)
|
erstellt am: 25. Okt. 2001 15:37 <-- editieren / zitieren --> Unities abgeben: Nur für Kopfweh

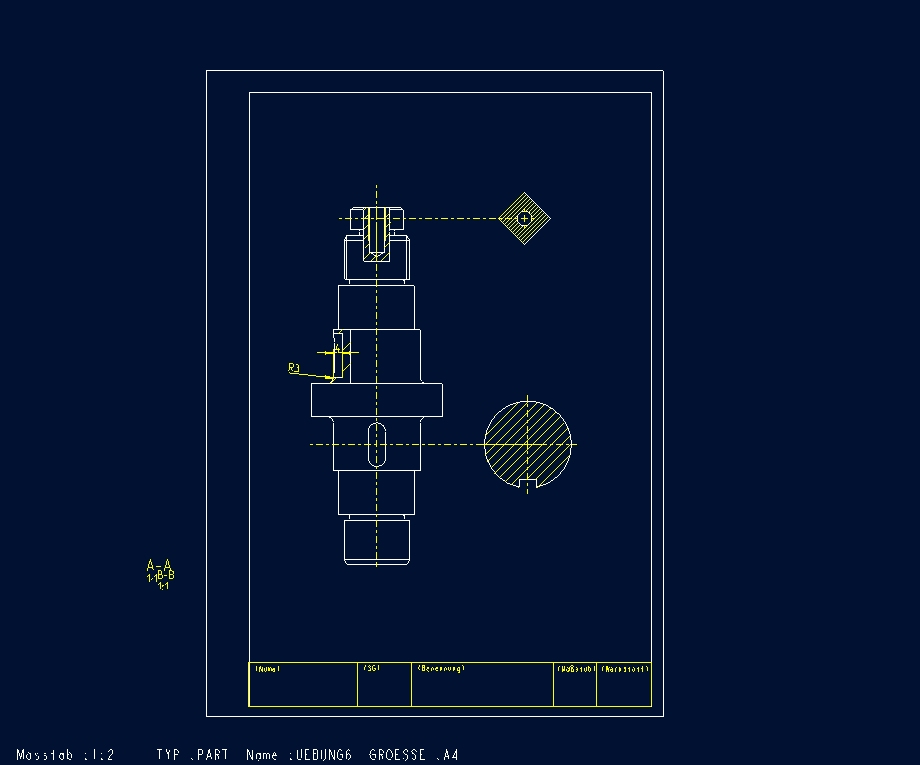

Hi Kopfweh, vielleicht solltest du mal 'n kurzes bild zeigen, was du damit erreichen möchtest, denn ich kann mir momentan nicht vorstellen, wozu es notwendig sein sollte in einer ansicht zwei stufenschnitte darzustellen, die auchnoch senkrecht zueinander stehen, sowie außerdem keine ausbrüche enthalten sollen!
------------------
_____cufossy Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kopfweh
Mitglied
Student
Beiträge: 5
Registriert: 23.10.2001
|
erstellt am: 25. Okt. 2001 15:55 <-- editieren / zitieren --> Unities abgeben:
|
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 25. Okt. 2001 15:57 <-- editieren / zitieren --> Unities abgeben: Nur für Kopfweh
Hallo, den einzigen Trick den ich dazu anbieten kann funktioniert so
1.Basisansicht mit 1.Querschnitt (Teilansicht wählen) erzeugen 2.Basisansicht mit 2.Querschnitt erzeugen Detailansicht mit Maßstab 1:1 erzeugen 2.Basisansicht ausblenden (Grüner Rand erscheint nicht auf Plot) Beide Ansichten passend zueinander anordnen
Servus
Alois
Vielleicht verstehen wir mehr wenn ein Screenshot da ist .
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kopfweh
Mitglied
Student
Beiträge: 5
Registriert: 23.10.2001
|
erstellt am: 25. Okt. 2001 16:10 <-- editieren / zitieren --> Unities abgeben:
|
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 25. Okt. 2001 16:50 <-- editieren / zitieren --> Unities abgeben: Nur für Kopfweh
|
