Servus,
hab zwei verschiedene Körper gebastelt und möchte diese mit Vadd oder vglue oder sonst irgendwie verbinden. Wenn ich das machen will fängt er aber an zu meckern (BTOL etc.). Die Flächen liegen aber hundertpro aufeinander (siehe Anhang, wer es sich anschauen will).
Vielleicht kann mir wer weiterhelfen.
MfG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Umlaute im Dateinamen verhindern das Lesen der Datei.

------------------
Viel Erfolg wünscht
Wolfgang Schätzing

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@wosch

Ich kann es ohne Probleme trotz der Umlaute öffnen.
Liegt es vielleicht am Browser?

@studienarbeitler

Hast Du schonmal mittels dem BTOL-Kommando die Toleranzvorgabe geändert?
Falls nicht, dann gibt es in der Hilfe-Suchfunktion hier im Forum Tipps.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
@ich001
was hat Du für einen Browser?
Ich kann die Dateien mit dem IE7.0.5730.13 ebenfalls nicht aufmachen.
@studienarbeitler
Wenn Du den DesingModeler zur Verfügung hat, kannst Du Sie durch Tauen der Körper zusammenfassen. Das Funktioniert besser als die Befehle im Classic. Durch Exportieren im Format *.anf (?ansys neutral file?) kannst Du die Geometrie wieder im Classic mit /INPUT einlesen.

------------------

Viele Grüße
Achim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Skriptueberarbeitet.txt Splines.txt

Hoppla, mein Fehler, jetzt müsste es gehen. Das Splineskript war auch noch unvollständig merke ich gerade. Die beiden stimmen aber jetzt.
Wär klasse wenn einer nochmal drüberschaut, ausprobiert und mir den fehler nennt.

Ob ich den Designmodeler habe weiß ich gar nicht, müsste ich morgen mal nachschaun und gegebenenfalls ausprobieren.
Über den BTOL stand was in der Warnung, werd aber auch im Forum ein bisschen stöbern und morgen ausprobieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ Achim

Ich hab nen Mozilla Firefox 2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


@studienarbeitler und MPointner

Seid Ihr ein und die selbe Person?

On-Topic:  Also wenn ich beide Scripte so durchlaufen lasse, dann "meckert" (error) ANSYS beim einlesen von "Splines.txt" (siehe Errorfile).

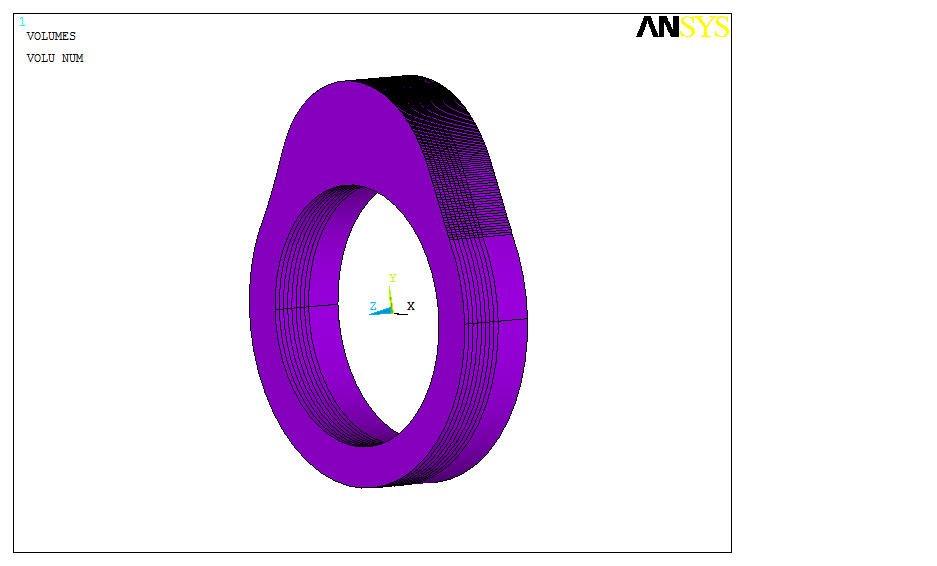

Trotz alle dem, kann ich die beiden Volumen mit dem "vadd-Befehl" zu einem Volumen zusammenfassen (siehe Bild).

[Diese Nachricht wurde von ich001 am 09. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich hab die beiden Volumen einzeln gebaut, d.h. du musst eines per iges exportieren und wiederimportieren, dann haste beide drin. Hier haste nämlich die schon vorhandene Fläche extrudiert, das wollte ich gerade vermeiden (wegen den langen linien aber recht schmalen linien). Probiers nochmal und guck dir an was passiert.
Grüße

P.S.: Sry, hab mich bei ihm nicht ausgeloggt!

[Diese Nachricht wurde von MPointner am 09. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Kurze Frage.

Warum erstellst Du Dir nicht einfach ne Geometrie (Linien - Außenkontur/Innenkreis), erzeugst Dir dann die Fläche und exdrudierst die Fläche dann in Z-Richtung (Materialstärke)? Dann hast Du ein Volumen und nicht dieses Problem mit dem Zusammenfügen.
Oder funktioniert das mit der Fläche aus den Linien erzeugen so nicht?

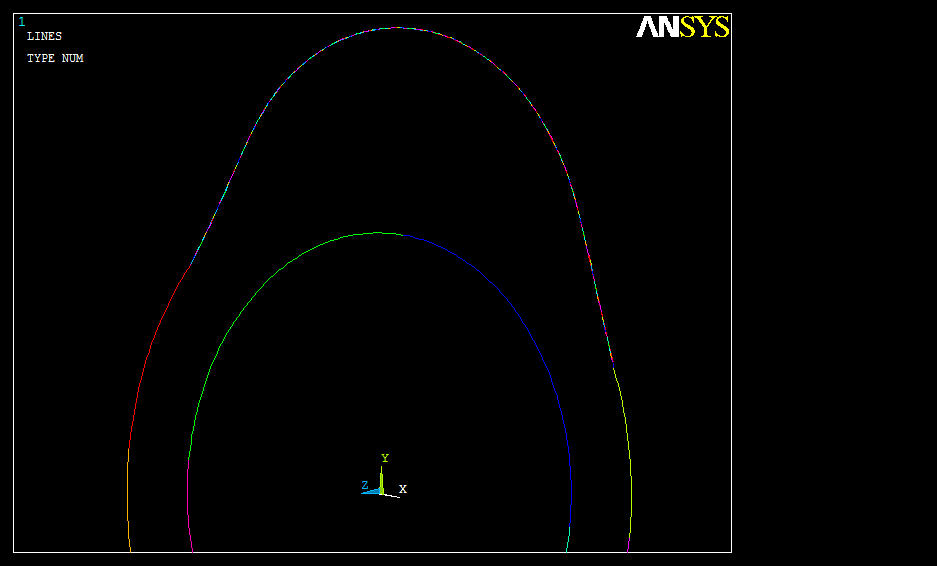

Ich hab mal die jeweiligen Innenflächen der beiden Volumen ausselektiert und deren Linien sichtbar gemacht. Es ist zu erkennen, dass im oberen Teil der äußeren Linien zwei Linien übereinanderliegen (da zwei Flächen), jedoch im unteren Teil beide Flächen über die gleichen Linien verfügen, was auch mittels des Befehls "alist" erkennbar wird.
Das würde jetzt bedeuten, dass er obere (schmale) Teil des Nockens aus zwei Volumen besteht und der untere (breite) Teil des Nockens ein Volumen ist?

[Diese Nachricht wurde von ich001 am 09. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das funktioniert schon. Ich möchte aber auf die vielen kleinen Flächen zeitlich abhängig Kräfte bzw. Drücke senkrecht draufwirken lassen. Das ist leichter realisierbar wenn ich einfach eine Fläche markiere (bzw. die Reihe von kleinen Flächen in Z-Richtung). Ich will somit die Kraft der Ventilfeder die auf die sich drehende Nocke wirken simulieren. Eine zu lange aber nicht sehr breite Fläche ist nicht vernetzbar, deswegen hab ich diese Flächen ein wenig angepasst.
Theoretisch hast du Recht, ich könnte die Grundfläche einfach weiter extrudieren bis ich bei meiner gewünschten Breite bin, allerdings habe ich dann in Erfahrung gebracht, dass diese Datei dann viel zu groß wird (Ich habe insgesamt dann 6 Nocken in meinem Modell) und mein Rechner zu lange rechnet... Daher möchte ich neben dem Grundkörper in der Mitte auf den äusseren Seiten die selben Körper haben nur ohne die zahlreichen Flächen.
Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Komisch, aber danke ich0001, werd mich nochmal versuchen.
