Hallo zusammen,

da ich noch kein versierter Nutzer von Ansys V11 bin, hätte ich zum Anfang eine (hoffentlich) recht einfache Frage zu einer Rohrströmung. Ich habe mit Pro/E WF2.0 ein Rohr sowie einen vereinfachten Stent konstruiert (siehe Bild 1). Mein Ziel ist es, die Geschwindigkeitsänderung durch den Stent zu bestimmen. An sich ein recht einfaches Problem, nur dass der Stent nicht als Stent erkannt wird, sondern quasi als durchgängig Flüssigkeit. Ich habe für dieses Problem zwei Domains erstellt, eine für das Rohr (Fluid Model) und eine für den Stent (Solid Model). Das Rohr (ausgenommen inlet und outlet) und der Stent sind als wall definiert. Von Seiten des Solvers gibt es keine Probleme, nur bei der Post Ansicht. Hier scheint es nämlich so, als ob sich der Stent gar nicht im Rohr befindet(siehe Bild 2). Kennt jemand das beschriebene Problem und weiß eine Lösung? Ich denke, es handelt sich um ein Definitionsproblem, das Tutorial konnte mir auch nicht weiterhelfen.
Edit: Der Stent sowie das Rohr sind als parasolid-datei (Pro/E Baugruppe) eingefügt worden und werden vom Design Modeler als 2 Teile erkannt. Gibt es für diese Vorgehensweise eine besondere Einstellung im CFX-Pre?
Vielen Dank schon einmal.

[Diese Nachricht wurde von lumberjack am 06. Okt. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wuerde in CFX-Pre:

- def oder cfx file des Models oeffnen
- unter 'Outline' das Window der Domain Stent oeffnen
- dort checken ob 'DomainType' auf solid gesetzt ist

------------------
Gruesse,
Frank Exius
IFE Deutschland  www.ife-ansys.de
Mo-Fr 9:00-18:00 Uhr durchgaengig

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

soviel vorweg:
ich habe noch nie mit CFX gearbeitet, nur mit Fluent.
Für mich hört sich das so an als hättest Du Deinen Stent nicht aus dem Fluid ausgeschnitten, sondern eine durchgehende Fluiddomain und dann einfach das Solidbauteil hineingelegt.

Gruß
Moritz

------------------
Moritz Oliver Gebhardt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ife:
Vielen Dank schon mal für die Antwort.
Der domain Type ist bereits auf solid gesetzt. Es funktioniert leider immer noch nicht.

@mgebhard as habe ich mir auch gedacht und zwei domains gestaltet, eine für den stent, eine für das rohr. selbst dies löst das Problem nicht. Zusätzlich bin ich nach dem Tutorial "Pipe Valve" von Ansys V11 vorgegangen und habe dieselben Einstellungen gemacht. Auch dann taucht das Problem auf.

[Diese Nachricht wurde von lumberjack am 08. Okt. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sorry, hatte die Beschreibung nur ueberflogen.

Fuer ein Model mit Fluid-Solid-Interaktion wuerden ggf die Interfaces zwischen Stent- und Rohrdomain fehlen (siehe Hilfe Workbench und CFX). Das ist aber hier nicht gefragt, nicht die Aufgabenstellung.

Daher waere hier ausreichend:

- die Stentregion als Domain zu entfernen,
  aus der Fluiddomain auszuschneiden und
  die wall conditions zu ergaenzen
- und dann erneut zu rechnen, ok.

------------------
Gruesse,
Frank Exius
IFE Deutschland  www.ife-ansys.de
Mo-Fr 9:00-18:00 Uhr durchgaengig

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

bild1.JPG bild2.JPG

Danke für die Mühe.
Ich habe jetzt wie im angehängten Bild 01 zu sehen den stent als eigene domain gelöscht und in der anderen fluid domain als wall definiert (sofern ich deine Anweisung richtig verstanden habe). Auch dies funktioniert nicht. Das Problem wiederholt sich.

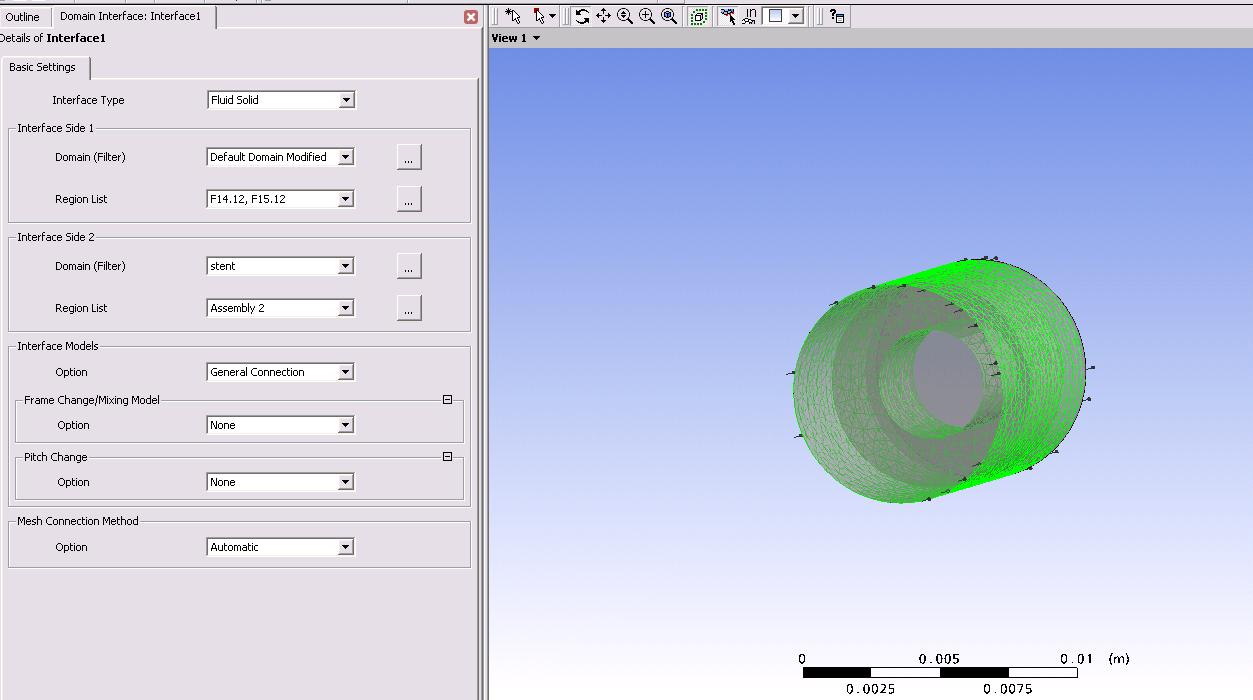

Auch das Einfügen eines FS-Interfaces (siehe Bild 2)hat nicht den gewünschten Erfolg gebracht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

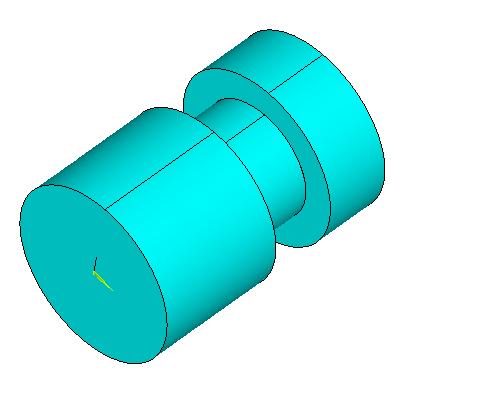

Es sollte 1x Fluiddomain uebrigbleiben, siehe cadde.jpg.

In Bild 1 scheint aber eine Domain Stent praesent zu sein,
s.dazu auch Auesserungen MGebhardt. Interfaces sind
nicht erforderlich, wie schon weiter oben gesagt.
------------------
Gruesse,
Frank Exius
IFE Deutschland  www.ife-ansys.de
Mo-Fr 9:00-18:00 Uhr durchgaengig

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank für die Hilfe,
das Problem hat sich nun erledigt. Es lag wie von ife gesagt an der zusätzlichen Stentdomain. Ein Einfügen des Stent in den design modeler und ein Ausschneiden desselben aus dem nun eingefügtem Rohr hat das gewünschte Ergebnis gebracht.
