Autor Thema:  Gekrümmte Oberflächen in Workbench erstellen (839 mal gelesen)
jojo
Mitglied



Sehen Sie sich das Profil von jojo an!   Senden Sie eine Private Message an jojo  Schreiben Sie einen Gästebucheintrag für jojo

Beiträge: 35
Registriert: 03.09.2001

erstellt am: 19. Aug. 2008 13:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

habe folgendes Problem, ich möchte im Designmodeler, eine gekrümmte Oberfläche erstellen. Dazu habe ich drei Zylinder gezeichnet die ineinander verschachtelt sind, diese werden voneinander substrahiert (mit boolschen Operationen), sodass drei Volumenkörper übrigbleiben. der mittlere Hohlzylinder wird gelöscht.

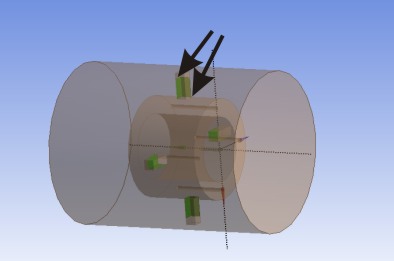

Nun sollen diese beiden Zylinder von zwei kreuzweise angeordnenten Stangen durchdrungen werden,soweit sogut. Mich interessieren nur die Abschnitte der Stangen die sich zwischen den Zylindern befinden. Aber die Objekte sollen später verschiedene Materialien zugewiesen bekommen, sonst gänge es mit Vereinigen, Aber sokommt nur die Operation Schnittmenge in Frage, die zeichnet mir die Kontaktstellen (siehe Grafik mit Pfeilen) aber plan und nicht gekrümmt.

Kennt Ihr eine Lösung oder vielleicht gibt es auch einen ganz anderen Weg?

Danke MfG jojo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

solve1
Mitglied
Berechnungsingenieur


Sehen Sie sich das Profil von solve1 an!   Senden Sie eine Private Message an solve1  Schreiben Sie einen Gästebucheintrag für solve1

Beiträge: 624
Registriert: 27.05.2008

Ansys APDL
Ansys WorkBench

erstellt am: 19. Aug. 2008 15:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jojo 10 Unities + Antwort hilfreich


zylinder.zip




hi,

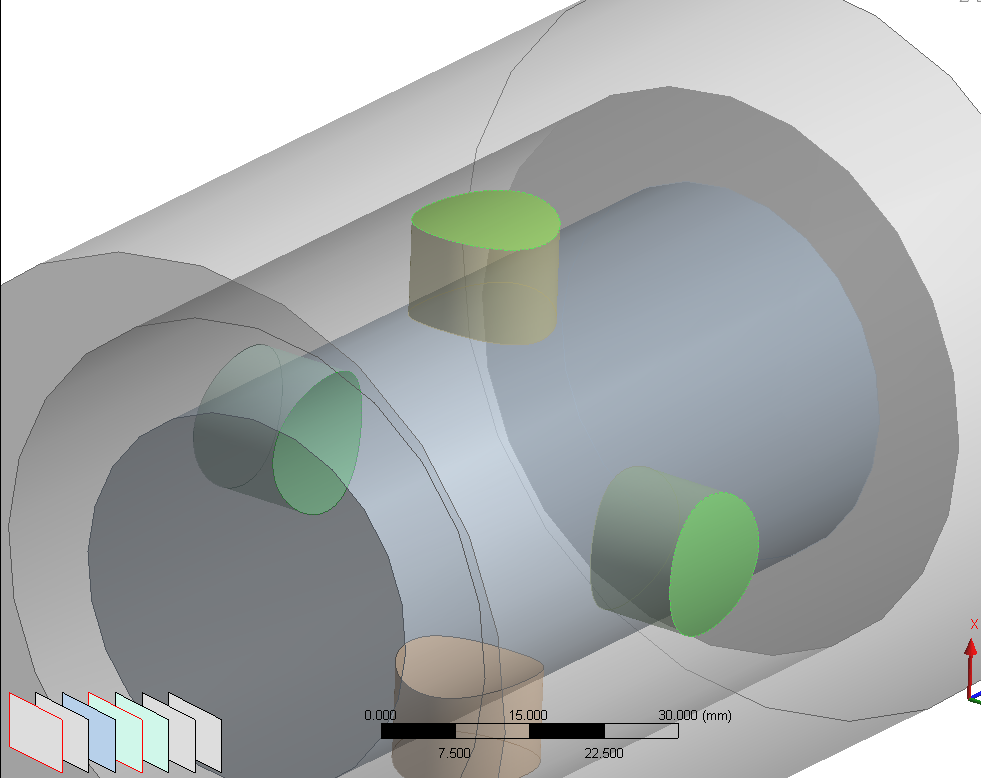

wenn ich dich richtig verstanden habe, sollte es so gehen (file).
im Prinzip eine extrusion mit der Verlängerungsoption "bis Oberfläche" und dann als Muster vervielfältigt

[Diese Nachricht wurde von solve1 am 19. Aug. 2008 editiert.]

[Diese Nachricht wurde von solve1 am 19. Aug. 2008 editiert.]
